INstallácia mosadznej vložky pre plast
Horúce topené orechy:
Vkladanie horúcej taveniny je najbežnejšou a najdôležitejšou metódou vkladania. Zvyčajne sa vykonáva pomocou horúceho taveniny alebo manuálneho elektrického spájkovacieho železa na vloženie matice.
Vstrekovacie lištové matice:
Vstrekovanie si vyžaduje prísnu kontrolu nad veľkosťou otvoru matice, zvyčajne do 0,05 mm. Je to preto, že matica je pripevnená lištou a umiestnená do vstrekovacieho zariadenia. Veľkosť otvoru matice je riadená veľkosťou formovacieho kolíka.
Ultrazvukové orechy:
Ultrazvukové vloženie je proces, ktorý využíva ultrazvukové vibrácie na vytvorenie trenia medzi maticou a povrchom alebo vnútornými molekulami obrobku. Toto trenie zvyšuje teplotu na rozhraní. Keď teplota dosiahne bod zmäkčovania materiálu, matica je vložená do plastovej časti. Po zastavení vibrácií sa obrobok ochladí a stuhne pod tlakom.

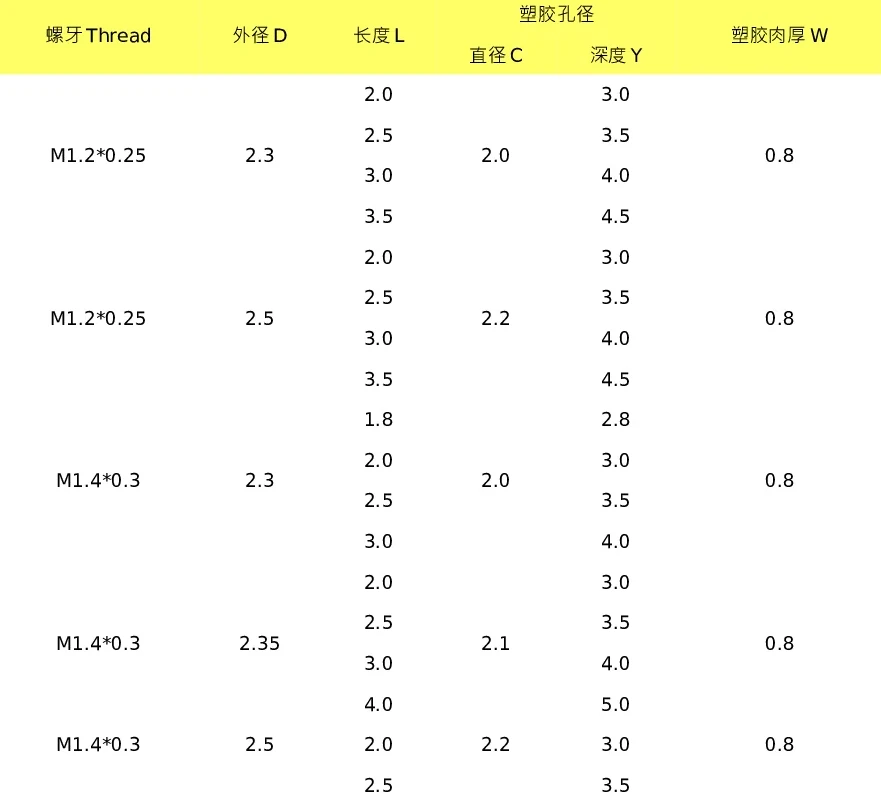

Plastové parametre návrhu diery a výberu matíc

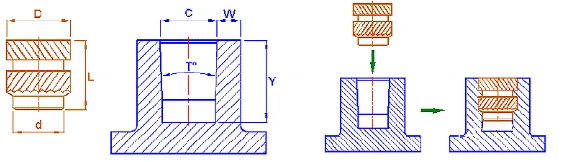

D rozmer (základná základňa):
Dimenzia D je základňa matice, ktorá sa tiež označuje ako hlavná a polohovacia časť. Pred vložením sa zmestí do plastickej časti, takže dimenzia D musí byť menšia ako vnútorný priemer plastového otvoru bossu (C), aby sa uľahčilo správne umiestnenie.
D rozmer (Vonkajší priemer matica):
Dimenzia D je vonkajší priemer matice, ktorý musí zodpovedať vnútornému priemeru plastového otvoru šéfov (C). Vnútorný priemer plastového bossového otvoru je zvyčajne asi o 0,25-0,3 mm menší ako vonkajší priemer matice.
L rozmer (dĺžka matice):
L predstavuje dĺžku matice, ktorá musí zodpovedať hĺbke plastového otvoru (y). Všeobecne je hĺbka plastového otvoru o 0,5-1,0 mm väčšia ako dĺžka matice, aby sa umožnilo ukladanie plastov.
W rozmer (hrúbka steny plastových otvorov):
Rozmer W je hrúbka steny plastových otvorov. Hrúbka steny otvoru plastového šéfa je zvyčajne 0,8-1,0 mm alebo viac. Čím väčšia je matica, tým hrubšia bude plastová stena.
Vplyv veľkosti plastického bossového otvoru na vloženie matice
|
Ideálne vloženie:Keď sa matica a plastové veľkosti správne vyberú, matica dokonale vloží do plastu.
|
|
|
Príliš veľký otvor (obrázok 2): Ak je orech príliš malá a plastový otvor šéfov je príliš veľký, orech sa nebude správne zaoberať plastom, čo vedie k nedostatočnej torznej pevnosti. |
|
|
Príliš malý otvor (obrázok 3): Ak je matica príliš veľká a otvor šéfov je príliš malý, môže spôsobiť plastové pretečenie alebo praskanie. |
|
Ak sú matice aj plastické veľkosti správne, ale stále sa vyskytujú neobvyklé problémy, môžu sa zvážiť návrhy optimalizácie.
Príklad 1: Nedostatočná torzná pevnosť v dôsledku hĺbky plytkého bossového otvoru
Ak je hĺbka otvoru bossu príliš plytká, výber dvojitého rozrezaného matica môže spôsobiť nedostatočné plastové zapojenie do slotu matice, čo vedie k nízkej torznej pevnosti. V takýchto prípadoch sa odporúča nastaviť hĺbku otvoru šéfa na 2,5 mm alebo viac a dĺžka matice by mala byť vo všeobecnosti 2,0 mm alebo viac. Ak nie je možné modifikáciu plesní, prechod na jednorazovú maticu s väčšou dĺžkou štrbiny (BS1) môže pomôcť zlepšiť angažovanosť a zvýšiť torznú pevnosť.
Príklad 2: Plastové pretečenie a praskanie otvoru šéfa

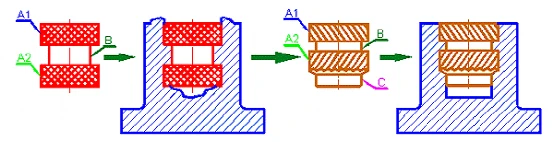

Ak sa použije štýl matice znázorneného na ľavom obrázku, orech sa počas vkladania rozširuje na časti A1 a A2, zatiaľ čo časť B sa ostro sťahuje, čo sťažuje prietok plastu. To môže viesť k plastovému pretečeniu alebo praskaniu. Aby sa tomu zabránilo, je možné pridať vodiacu časť (C), ktorá pomôže presné umiestnenie matice presne v plastovom diere, čím sa zlepší účinnosť a výnos. Návrh orechov s 90 stupňou a 45 stupňou šikmou drážkou tvorí uzly s vysokou pevnosťou, ktoré odolávajú torzným silám, čo výrazne zvyšuje torznú silu.
