Nasleduje podrobná užívateľská príručka pre 12.9-stupňové príslušenstvo pre otáčanie nástrojov CNC (Shims a neštandardné Studskrutky), pokrývajúce technické náležitosti a praktické usmernenie.
I. Prehľad príslušenstva
Podložia: Podporte vložku, distribuujte rezné sily, zabráňte štiepaniu a upravte výšku vložky tak, aby zodpovedala stredovej čiare stĺpcov nástrojov.
Materiál: Typicky karbid alebo kalená oceľ, ktorá zodpovedá tvrdosti vložky.

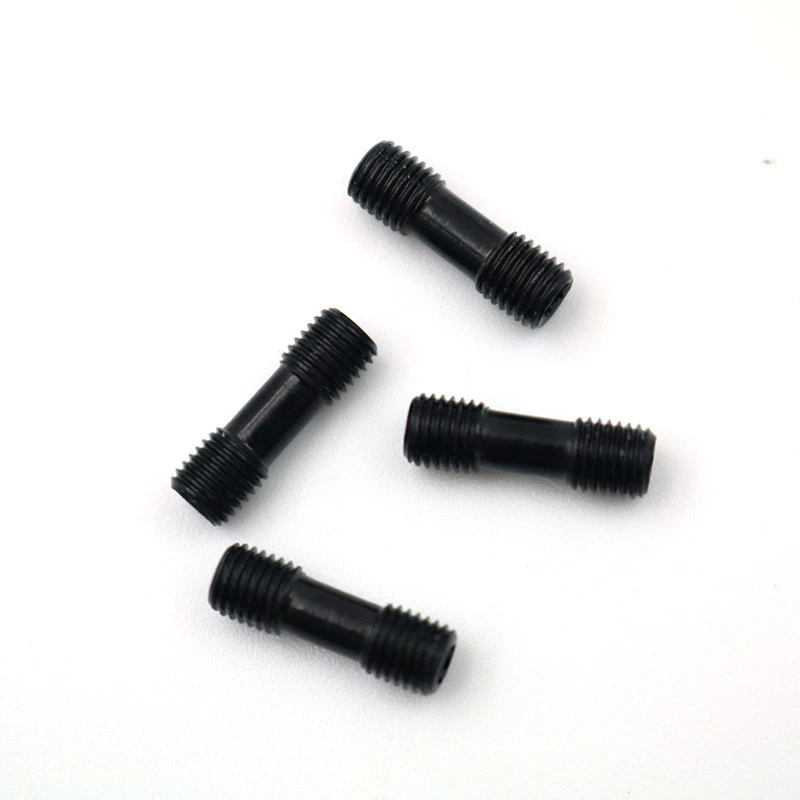

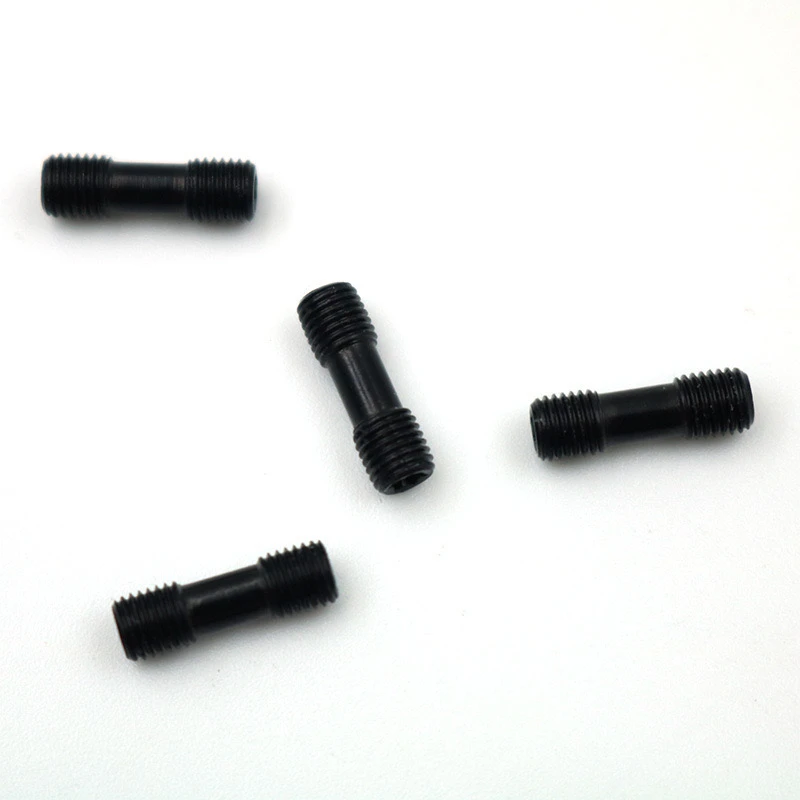

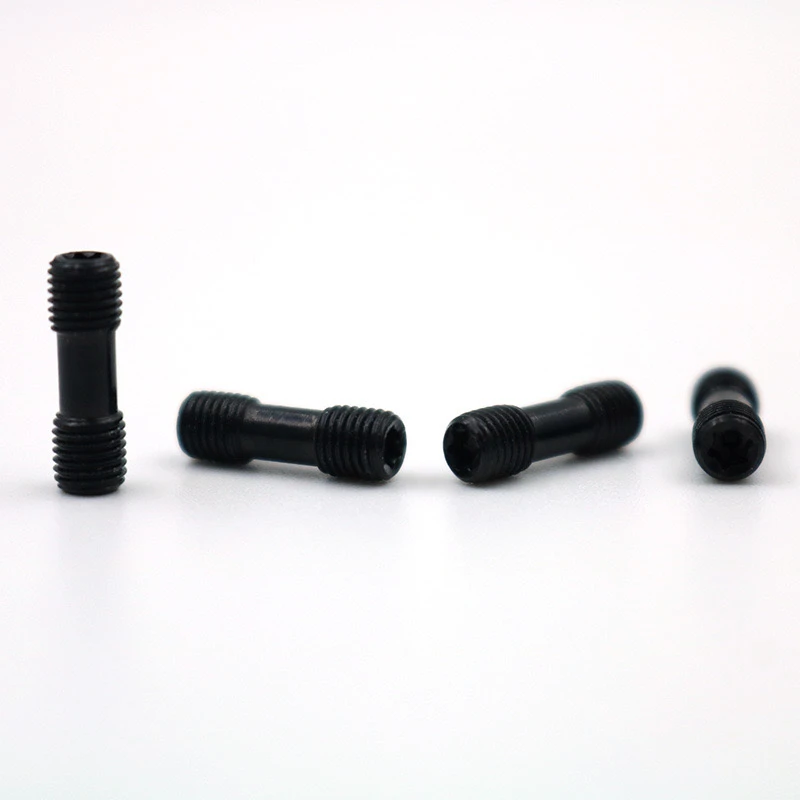

Neštandardné skrutky (M5/M6/M8)
Vlastnosti: 12.9-stupňový dizajn s dvoma dvojitými vláknami (pravdepodobne s rôznymi tónmi/priemermi na každom konci), vhodné pre špeciálne upínacie scenáre.
ÚČEL: Zastrelí vložku na panel s nástrojmi, prispôsobuje sa neštandardným drážkam nástrojov alebo špeciálnymi konfiguráciami SHIM.
II. Pokyny a preventívne opatrenia použitia
1. Príprava pred inštaláciou
Čistenie a kontrola
Vyčistite závitové otvor s nástrojmi, kontaktný povrch shim askrutkas alkoholom na odstránenie oleja a zvyškov.
Skontrolujte integritu vlákna (najmä v prípade neštandardných skrutiek, overte, či zodpovedajú otvoru tyče s nástrojmi.
Overte zodpovednosť za príslušenstvo: Potvrďte, že hrúbka Shim sa zhoduje s modelom vložky (pozri príručku nástroja).
Neštandardné skrutky s cvočkami vyžadujú dva odlišné konce: jeden koniec zvyčajne zaisťuje držiak nástroja, zatiaľ čo druhý drží vložku na mieste (označovanie alebo meranie výšky závitu).
2. Postup inštalácie
Umiestnenie trblietania
Presne vložte Shim do slotu držiaka nástroja a zabezpečte, aby nedošlo k náklonu (na kontrolu prispôsobenia použite lupenie).
Inštalácia vložky
Rezárna hrana vložky musí byť orientovaná v správnom smere (napr. Pre nástroje na vonkajšie otáčanie by sa rezná hrana mala líšiť smerom nahor).
Utiahnutie skrutiek
Kroky:
a. Najprv ručne utiahnite skrutku do otvoru závitu držiaka nástroja (aby sa predišlo nesprávnemu zarovnaniu).
b. Pomocou krútiaceho momentu utiahnite v dvoch krokoch: predtiahnutím až 50% menovité moment, potom úplne utiahnite (napr. Typický krútiaci moment pre skrutku M8 je 25-30 n · m).
Kľúčové body:
Ak sú závity skrutiek rôzne, hrubý koniec zaisťuje držiak nástroja, zatiaľ čo jemný koniec drží vložku na mieste.
Nepoužívajte mazivo (to môže ovplyvniť koeficient trenia a spôsobiť nadmerné náživovanie alebo uvoľnenie).
3. Uvedenie a overenie
Kalibrácia výšky: Na kontrolu výšky stredu špičky nástroja použite nastavovač nástrojov. Ak odchýlka presahuje 0,02 mm, vymeňte Shim alebo ho upravte.
Testovanie: Spustite stroj pri nízkej rýchlosti a bez zaťaženia, aby ste zistili, či sa čepeľ pohybuje. Po obrábaní prvého kusu skontrolujte povrchovú úpravu.
III. Riešenie problémov Bežné problémy
Zlomenie skrutky:
Príčina: Nadmerné alebo nesprávne zarovnané vlákna.
Roztok: Vymeňte skrutku a pomocou krútiaceho momentu skontrolujte poškodenie závitov držiaka nástroja.
Vložte posun:
Príčina: Nerovnomerné trblietky alebo nedostatočne utiahnuté skrutky.
Roztok: Preveďte kontaktný povrch shim a znova sa utiahnite na štandardný krútiaci moment.
Iv. Odporúčania údržby
Pravidelná kontrola: Skontrolujte uvoľnenie skrutiek každých 8 hodín (označenie je pomoc).
Cyklus výmeny príslušenstva:
Shim: Vymeňte, ak odsadenie alebo opotrebenie presahuje 0,1 mm.
Skrutky stupňa 12.9: Zlikvidujte po 5 opakovaných použitiach alebo ak je pozorovaná deformácia vlákna.
Štandardizovaná prevádzka a starostlivá pozornosť k detailom môže významne zlepšiť životnosť nástroja a presnosť obrábania. Odporúča sa uchovávať záznam o modeli príslušenstva pre rýchlu výmenu.
