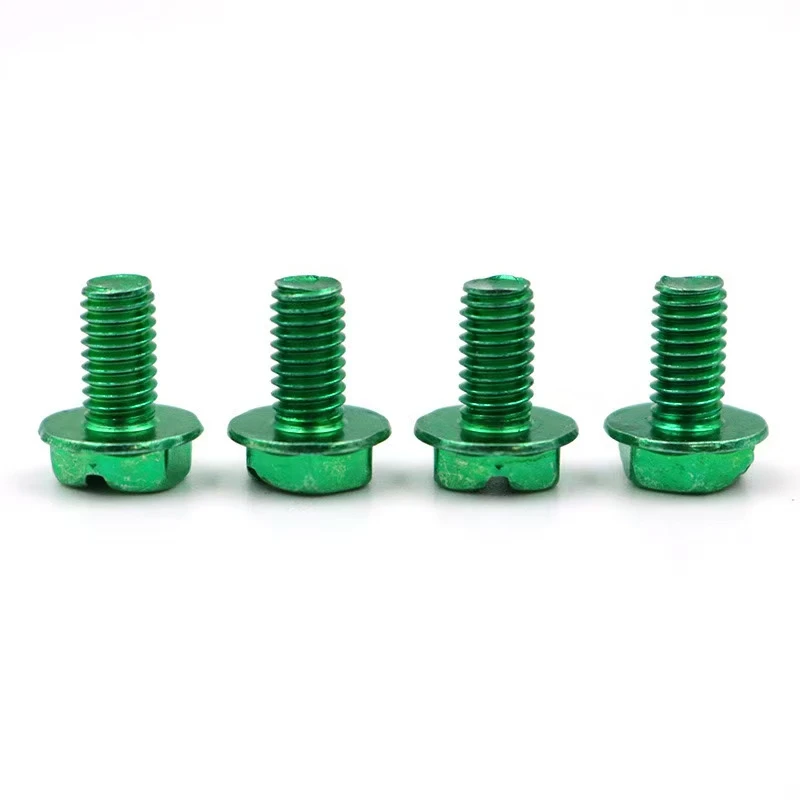

8-32 10-24 externá šesťuholníková skrutka zelenej zelenej zinku. Toto uzemnenieskrutkaje špecifická špecifikácia uzemňovacia skrutka primárne používaná na uzemnenie elektrických zariadení alebo kovových štruktúr. Nižšie je uvedený úvod k jeho prispôsobeniu.
I. Požiadavky na základné parametre
Špecifikácie a modely
Veľkosť vlákna: American Standard, k dispozícii dve veľkosti: #8-32 UNC (priemer približne 4,2 mm, rozstup 0,79 mm)
#10-24 UNC (priemer približne 4,8 mm, výška 1,06 mm)
Dĺžka: Prispôsobiteľné na požiadanie.

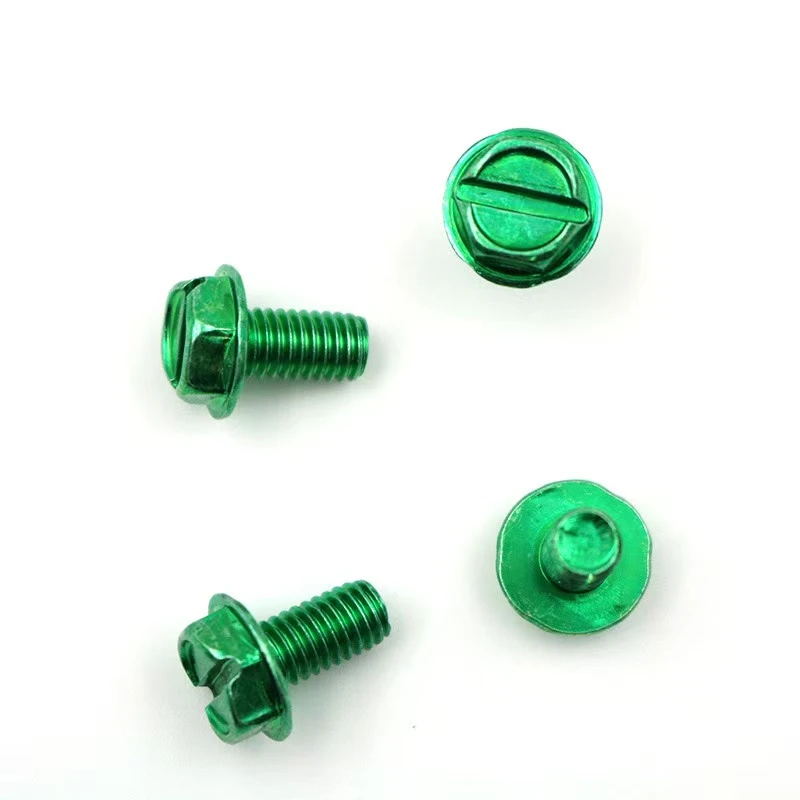

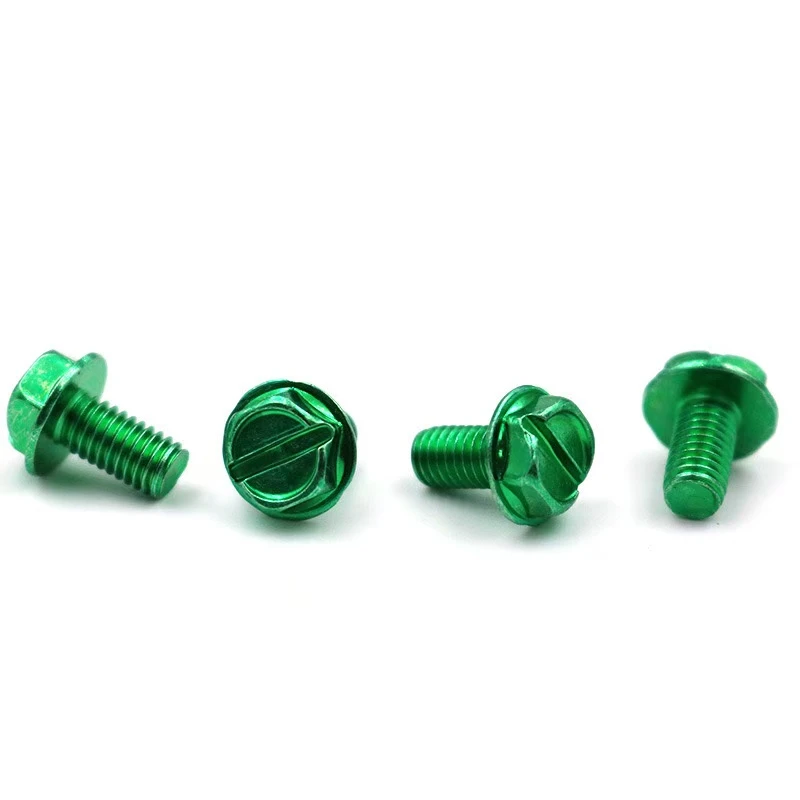

Dizajn hlavy: Externé šesťuholníky + sloty: Hexagonal naprieč - ploché rozmery musia byť v súlade s normami ANSI. Štrbina slotu musí byť väčšia alebo rovná 1 mm širokej a dostatočne hlbokej, aby zabezpečila bezpečnosťskrutkovačangažovanosť.
Povrchové ošetrenie: Zelený zinkový pokovovanie je v súlade s normami ASTM. B633 štandard, test soľného spreja väčší alebo rovný 96 hodinám (biela hrdza), hrúbka povlaku 8-12 μm, požadovaná certifikácia životného prostredia ROHS.
II. Funkčné a procesné podrobnosti
Uzemnenie
Optimalizovaná vodivosť: chvost skrutky musí mať ostrú vodiacu špičku alebo vrstvenia, aby sa zabezpečilo priamy kontakt vrstvou farby a kontaktu s kovovým substrátom, s kontaktným odporom<0.1Ω.
Anti - Uvoľnenie dizajnu: Dostupné s nylonovými vložkami alebo dvojitými orechovými možnosťami.
Drážkový typ a sila
Kompatibilita štrbinového slotu: Hĺbka slotu musí prispôsobiť štandardný štrbinový skrutkovač, s uhlom steny slotu menší alebo rovnajúci sa 30 stupňom, aby sa zabránilo skĺznutiu.
Mechanické vlastnosti: minimálny stupeň 4.8, vybraný materiál: nízka alebo stredná uhlíková oceľ, teplo - ošetrená tvrdosť HRC 22-32.
III. Proces prispôsobenia a prijatie
Kresby a vzorky
Musíte poskytnúť výkresy CAD (vrátane značiek tolerancie) alebo potvrdiť náš návrh konštrukcie. Vyžaduje sa úplné - testovanie stupnice 3-5 prvých vzoriek.
Balenie a označovanie
Vnútorné obaly: Anti - Rust Paper + PE Bag. Vonkajšie políčko vytlačené so špecifikáciami/množstvom/dávkom; Voliteľné štítok „Zem“ „skrutka“ + zelený farebný kód zinku.
MOQ a doba dodania
Minimálne množstvo objednávky: 5 000 kusov/špecifikácie. Dodávací čas hromadnej výroby: 15-20 dní. Urýchlené objednávky vznikajú 30% poplatok.
Iv. Voliteľné ďalšie funkcie
Non - Štandardné prispôsobenie: Možnosti zahŕňajú pečiatku symbolu uzemňovania na hlave, nahradenie pokovovania meďnatého alebo rozširovanie hriadeľa.
Podpora certifikácie: Dostupné certifikačné dokumenty UL/CE.
To zaisťuje, že skrutky spĺňajú požiadavky na mechanickú pevnosť, spoľahlivosť uzemnenia a odolnosť proti korózii. Na optimalizáciu podrobností sa odporúča ďalšia diskusia o konkrétnych scenároch aplikácií.
Prostredníctvom vyššie uvedeného návrhu tieto skrutky dosahujú rovnováhu medzi elektrickou bezpečnosťou a mechanickou spoľahlivosťou, vďaka čomu sú náklady - efektívne štandardizované komponenty v uzemňovacích systémoch.
