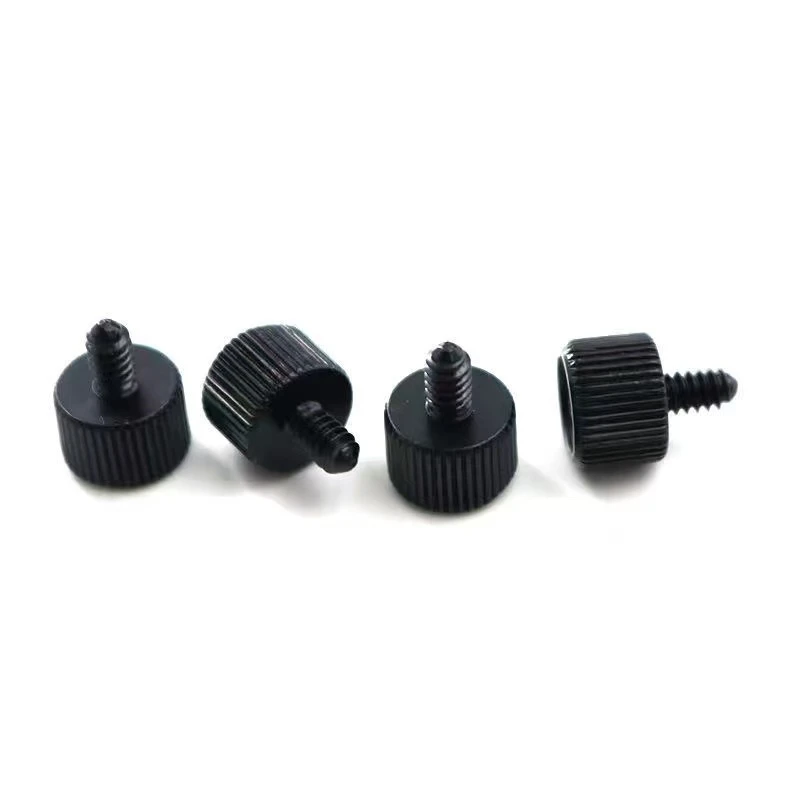

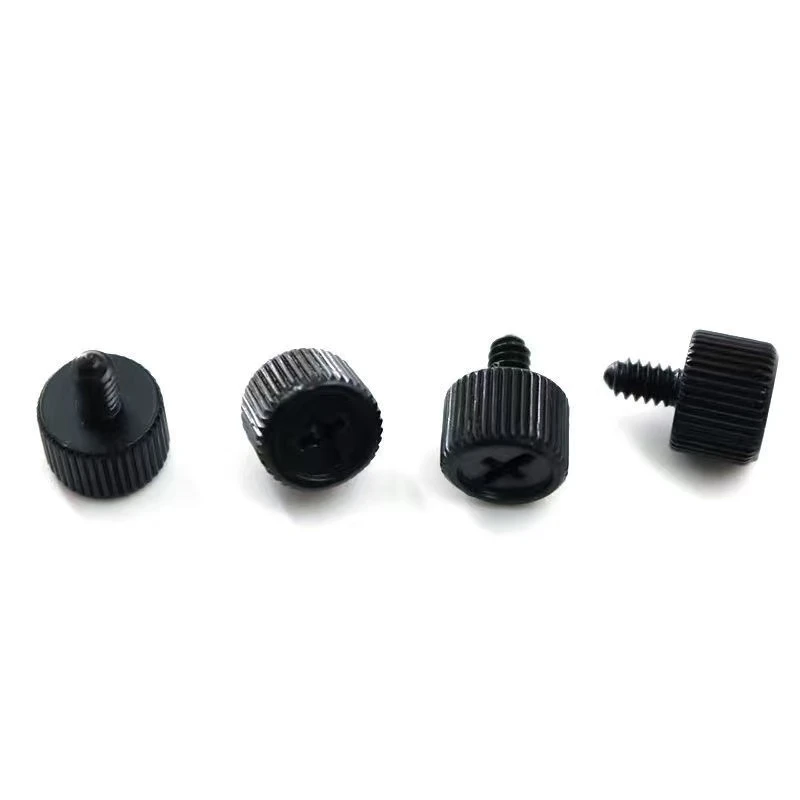

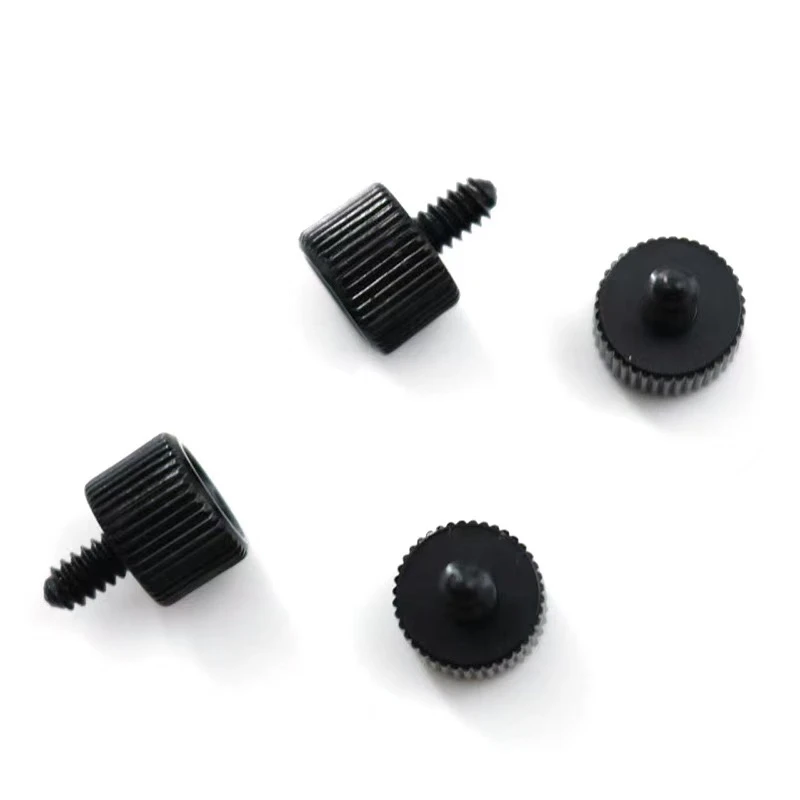

Nasleduje podrobný popis vlastných požiadaviek pre americko-štandardné 6-32 Elektroforetické čierne čierne slané postreky rovnokrížové skrutky. Obsah je organizovaný technickými kľúčovými bodmi, vyvažuje profesionalitu a prevádzku. ““
1. Základné parametre a normy
Špecifikácia vlákna: USA-Standard 6-32 UNC, v súlade s ANSI/ASME B18.6.3.
Typ hlavy: Dizajn skrutky palca, s priamym kývaním, aby sa zabezpečilo vlastnosti proti sklzu.
Typ drážky: krížovo odstránený pod ISO 7046, drážkové číslo č. 2, s hĺbkou, ktorá sa plne zhoduje s štandardným skrutkovačom Phillips.
2. Požiadavky na materiál a proces
Materiál: Nízko-uhlík zliatinová oceľ, pevnosť v ťahu väčšia alebo rovná 8,8, povrchová tvrdosť HRC 22-32.
Kovanie za studena: Spracované na stroji na chladenie viacerých staníc sa hlava a závity tvoria súčasne, aby sa predišlo strihaniu vlákien spôsobeného otáčaním a zabezpečením mechanickej pevnosti.
Tepelné spracovanie: Temperovacie ošetrenie na odstránenie vnútorných napätí a zabezpečenie gradientu jadra a povrchovej tvrdosti je menšie alebo rovná HRC 5.
3. Špecifikácie povrchovej úpravy
Elektroforetický čierny povlak: hrúbka filmu 8-12 μm, test soľného spreju väčší alebo rovný 500 hodinám (prechádza test neutrálneho soli, bez červenej hrdze).
Elektroforetický typ farby: epoxidová živicia založená na živici, farebná RAL 9005, lesk menší alebo rovná 10%, vyžaduje sa matná povrchová úprava.
Priama ochrana KNURL: Mierne riedenie povlaku je povolené v hornej časti Knurl po elektroforéze, ale základný materiál nesmie byť vystavený . 100% vizuálnej kontroly.
4. Kľúčové rozmery a tolerancie
Celková dĺžka: Podľa kresby zákazníka (pokiaľ nie je uvedené inak, predvolená možnosť je 1/2 „až 2“). Tolerancia dĺžky ± 0,1 mm.
KNUNL VONKAJlý priemer: nominálny priemer + 0.3 mm, ovelalita menšia alebo rovná 0,05 mm.
Sústrednosť krížového slotu: odchýlka od osi skrutky menšia alebo rovná 0,1 mm.
5. Overenie špeciálneho výkonu
Test krútiaceho momentu: Inštalačný krútiaci moment väčší alebo rovný 3,5 n · m (Cross Groove Anti-Slip), odtrhaný krútiaci moment väčší alebo rovný 8 n · m; moment rybáka väčší alebo rovný 1,2 n · m.
Adhézia postrekovacieho spreja: test krížového priechodu, elektroforetická odlupovacia plocha menšia alebo rovná 5%.
6. Balenie a označovanie
Balenie: Anti-Rust Paper + vákuový vrecko, Vonkajšia karta vlhkosti označuje<30% RH.
Požiadavky na označenie: Laserový znak dávkového čísla na strane hlavy, výška písma 0,8 mm, nekryt elektroforetický povlak.
7. Vlastné uzly procesu
Vývoj plesní: Poskytnite 3D výkresy na potvrdenie polomeru prechodu medzi Knull a hlavou (aby sa predišlo koncentrácii napätia).
Prvá kontrola vzorky: Odošlete 30 vzoriek, správa CMM v plnej veľkosti + údaje o teste na sprej na soli.
Kontrola hromadnej výroby: náhodne skontrolujte 5 jednotiek každé 2 hodiny, kľúčové rozmery CPK väčšie alebo rovné 1,33.
Poznámky
Substitúcia materiálu: Ak sa vyžaduje nehrdzavejúca oceľ, musí sa prepočítať rýchlosť deformácie za studena a upravená vôľa.
Dodržiavanie environmentálnych predpisov: Elektroforetická farba vyžaduje správu o testovaní ROHS/Reach a obsah ťažkých kovov musí spĺňať environmentálne normy.
Iba splnením týchto podrobných požiadaviek môžu skrutky zabezpečiť funkčnosť a trvanlivosť v drsných prostrediach, ako sú elektronické vybavenie a vonkajšie vybavenie. Odporúča sa podpísať technickú dohodu s výrobcom s cieľom jasne definovať kritériá prijatia.
