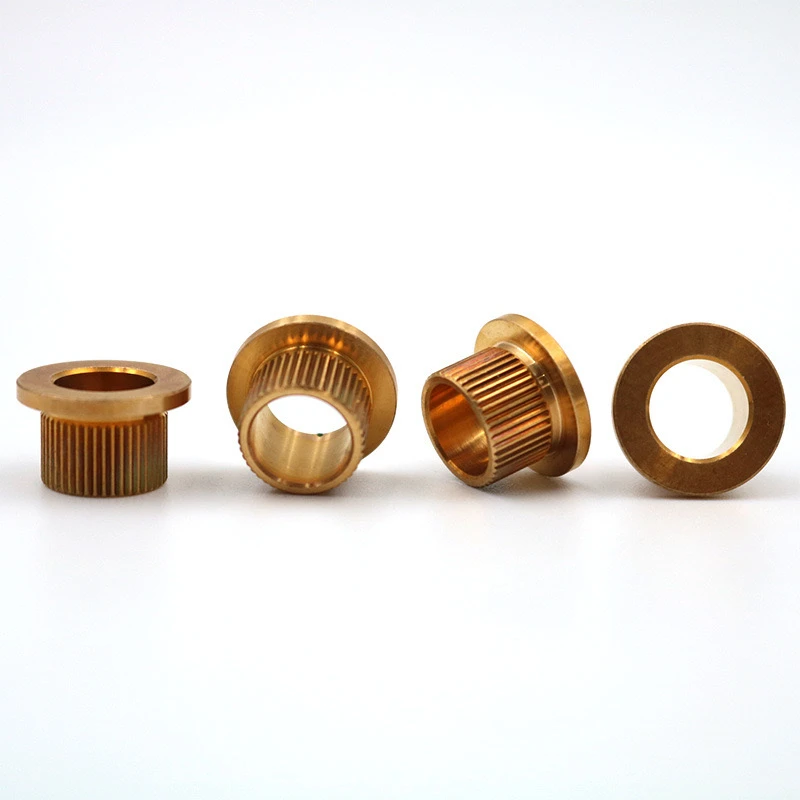

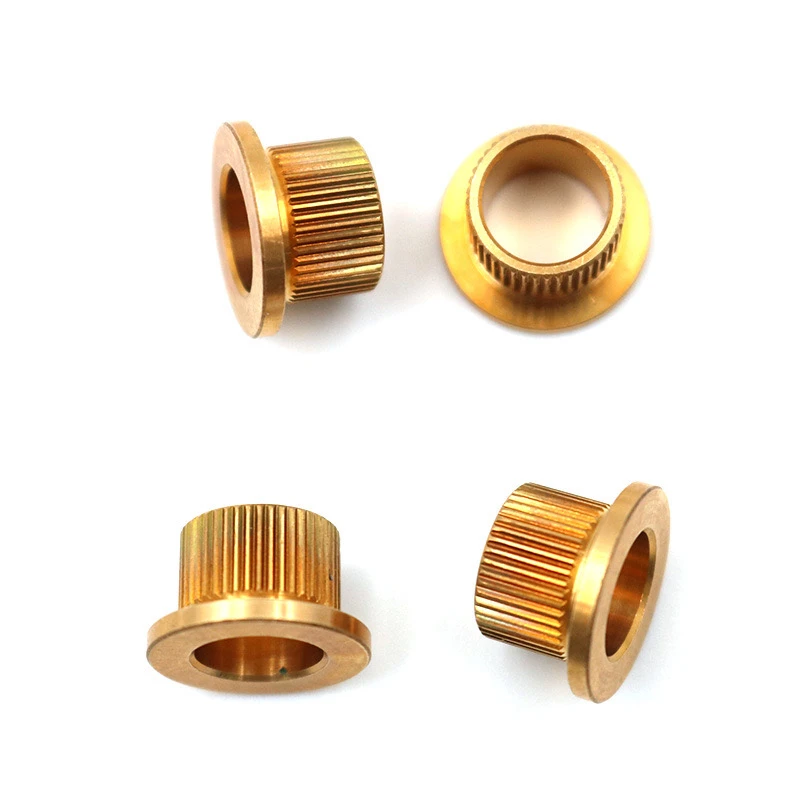

MosadznýNútery na prírubu krokov sú špeciálne navrhnuté nity, ktoré kombinujú viac štrukturálnych a funkčných prvkov. Používajú sa predovšetkým v aplikáciách vyžadujúcich upevnenie, protišmykové vlastnosti alebo estetiku. Nasleduje podrobný opis ich prispôsobenia, jasne štruktúrovaný a zameraný na kľúčové parametre a preventívne opatrenia.
I. Základné špecifikácie
Materiál
Mosadzná známka: H62. Vyžaduje sa certifikácia materiálu (požadovaná certifikácia ROHS/Reach).
Povrchové ošetrenie: Prírodné lakovacie/niklové pokovovanie (hrúbka väčšia alebo rovná 5 μm)/pasivácia na ochranu oxidácie.
Štrukturálne parametre
Dizajn kroku

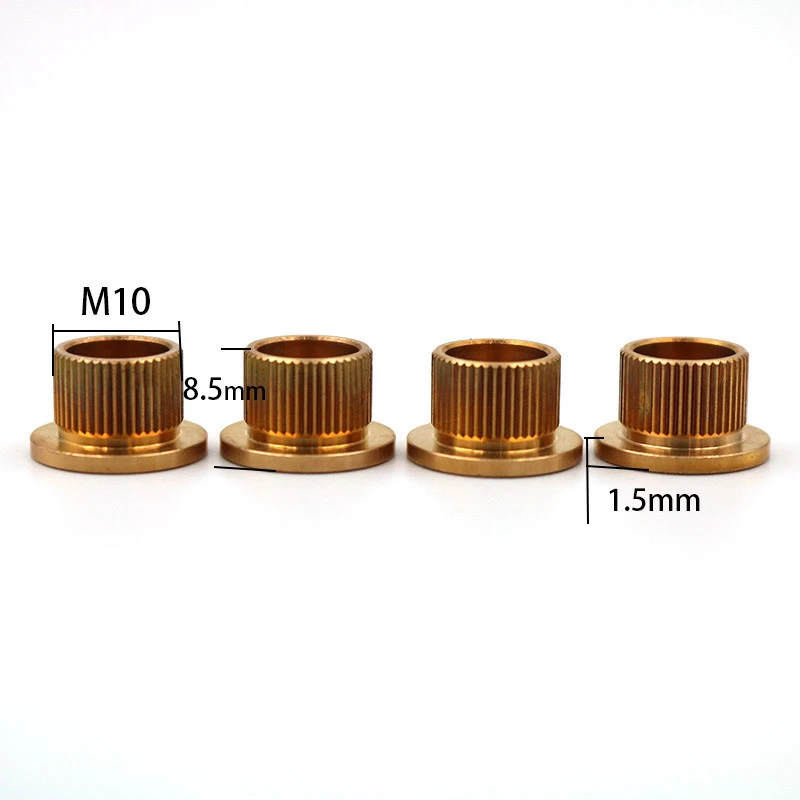

Priemer hlavy: kresba alebo špecifikácia poskytnutá zákazníkom.
Priemer hriadeľa: zvyčajne o 0,5-1 mm menší ako hlava.
Výška kroku: 1-3 mm (nastaviteľné na základe výšky montáže).
KNUNL TYP: Rovný/krížový zrnitý ruk (odporúčaný výška tónu 0,6 mm, výška zubov 0,2 mm pre zvýšené protišmykové vlastnosti).
Knulovaná dĺžka oblasti: 1/3-1/2 z celkovej dĺžky drážky (tolerancia koncovej polohy ± 0,2 mm).
Výkonnostné špecifikácie
Pevnosť v ťahu: väčšia alebo rovná 300 MPa (typická hodnota pre mosadz H62). Strihová sila: väčšia alebo rovná sa 2000 N (overená na základe scenára aplikácie).
II. Kľúčové techniky spracovania
Zadanie za studena: Hlava a krok sú integrálne formované, aby sa zabránilo zváraniu. Po dokončení otáčania sa musí dokončiť, aby sa zabránilo otáčaniu.
Riadenie tolerancie
Tolerancia priemeru: ± 0,05 mm (požiadavka na zostavenie presnosti).
Celková dĺžka (L): ± 0,1 mm (pre štandardné veľkosti, ako je 10 mm/15 mm).
Špeciálne požiadavky
Príruba: 0,3 x 45 stupňov (aby sa zabránilo škrabancom zostavy). Vnútorné vlákno/cez otvor: Ak je potrebné vŕtanie, špecifikujte veľkosť závitu (napr. M4) alebo priemer otvoru (Ø2 mm ± 0,05).
III. Kontrolné štandardy
Rozmerová kontrola
Na úplnú kontrolu prvej šarže použite 3D skener projektora/CNC (následná náhodná kontrola 5%).
Zamerajte sa na kontrolu integrity profilu zubného zubov (žiadne chýbajúce zuby alebo zrútené hrany).
Funkčné testovanie
Test soľného spreja: Žiadna hrdza po 48 hodinách (niklové pokovovanie).
Test krútiaceho momentu: Simuluje inštaláciu a utiahnutie (ak je potrebná väčšia alebo rovná 3 n · m).
V. FAQ
Konflikty dizajnu: Vzdialenosť medzi rybnou oblasťou a krokom musí byť väčšia alebo rovná 1 mM, aby sa zabránilo koncentrácii napätia.
Alternatívy materiálu: Ak je potrebná vyššia pevnosť, odporúča sa hliníkový bronz (C95400, 30% vyššie náklady).
Požiadavky na certifikáciu: Automobilový/lekársky priemysel vyžadujú certifikáciu ISO 9001 alebo IATF 16949.
Odporúča sa poskytovanie 2D výkresov alebo 3D modelov, aby sa predišlo chybám v komunikácii, a je uvedené prioritné kritické rozmery.
Tento produkt tiež vyvažuje účinnosť inštalácie a environmentálnu kompatibilitu, čo z neho robí vysoko funkčné riešenie medzi mosadznými spojovacími prvkami.
