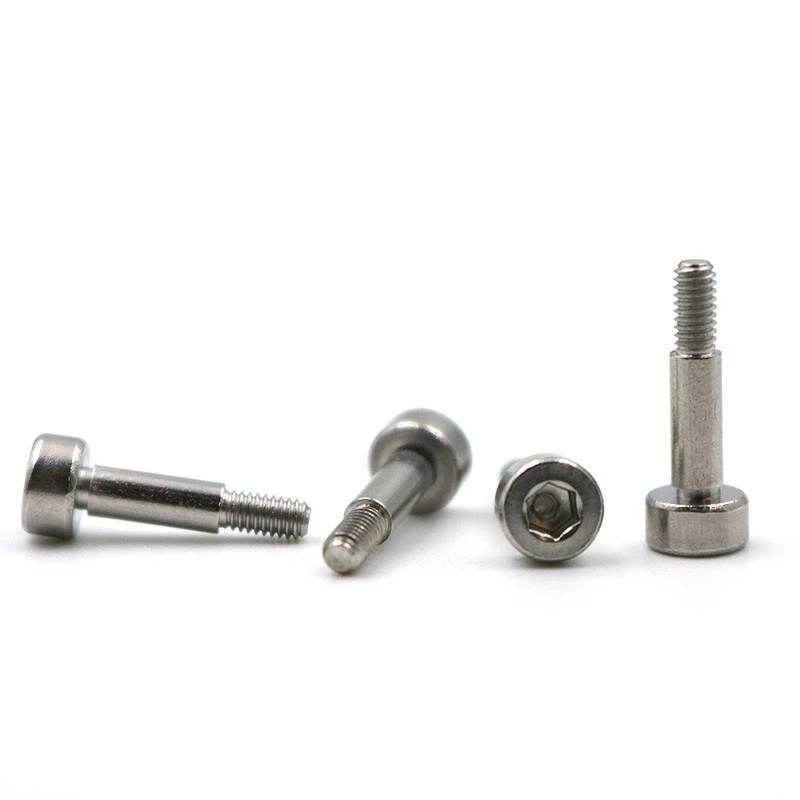

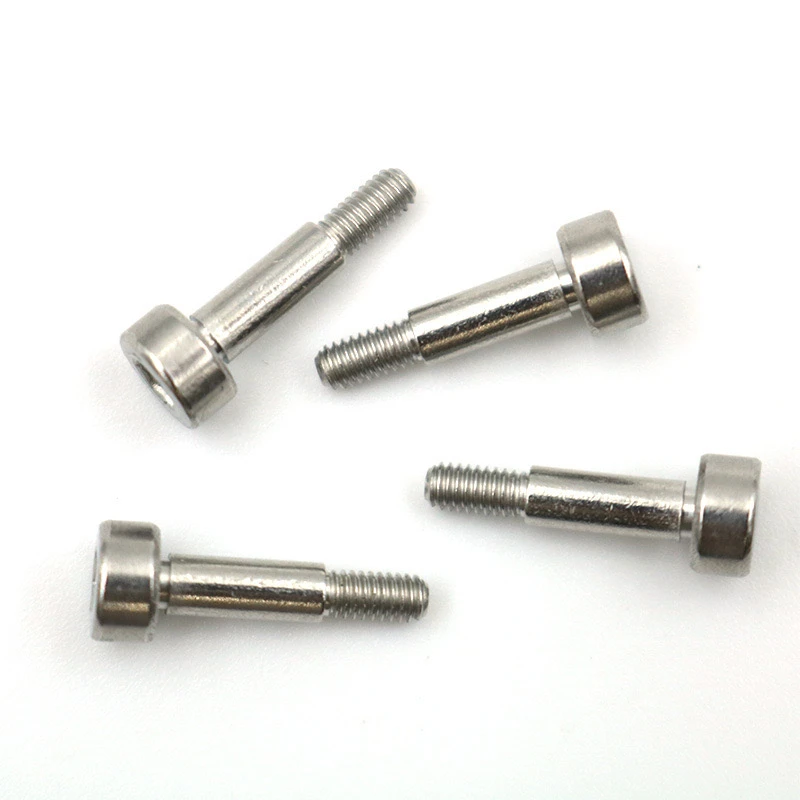

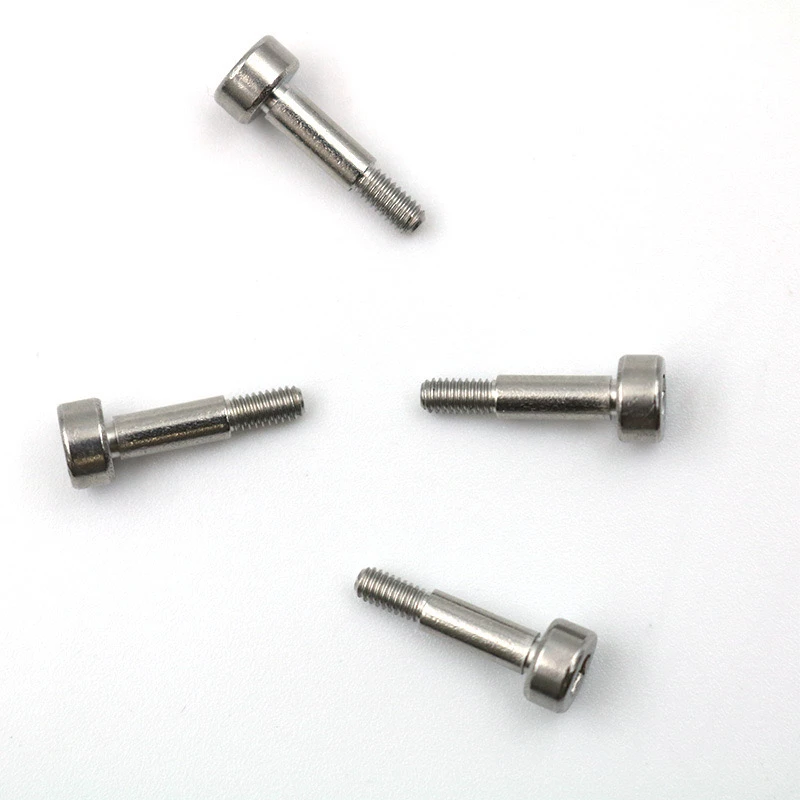

2-56 UNCskrutka na hlavičku šesťuholníka z nehrdzavejúcej oceleje presný upevňovač navrhnutý okolo ramena hriadeľa. Je vhodný na montážny aplikácie, ktoré si vyžadujú umiestnenie, obmedzenie alebo špeciálne mechanické vlastnosti. Nižšie je uvedený podrobný opis jeho vlastných požiadaviek.
1. Základné požiadavky na parameter
Špecifikácia vlákna: 2-56 UNC.
Materiál: K dispozícii v nehrdzavejúcej oceli 304/316, so špecifikovanou stupňou odporu. K dispozícii sú aj materiály, ako je zliatina titánu a zliatina.
Povrchové ošetrenie: pasivácia, pokovovanie niklu, elektropolovanie, poťahovanie PTFE atď.
II. Štrukturálne vlastnosti
Dizajn hlavy
Špecifikácie šesťuholníkov: 0,05 "alebo prispôsobiteľné.
Priemer hlavy: štandardný 4,0 mm (nastaviteľný).
Výška hlavy: 2,0 mm (musí sa zhodovať s hexagónovou hĺbkou soketu).
Rameno
Priemer leštenej tyče: φ2,5 mm ± 0,02 mm (musí byť väčší ako hlavný priemer vlákna).
Výška kroku: 1,5 mm (vyžaduje sa tolerancia ± 0,05 mm).
Funkcia zastavenia: Zaisťuje hladký prechod medzi povrchom kroku a niťou, ktorá pôsobí ako mechanická zastávka.
Dĺžka závitu: Prispôsobiteľné na základe požiadaviek na montáž (napr. 5 mm, 8 mm atď.).
Celková dĺžka: Aby bolo špecifikované (napr. 12 mm, vrátane hlavy, leštenej tyče a závitových komponentov).
III. Kľúčové požiadavky na proces
Normy tolerancie: leštená tyč: tolerancia H7.
Téma: V súlade so štandardom ANSI B1.1, GO/NO-Go Gauge Inspection.
Sústrednosť: odchýlka medzi leštenou osou a osou nite menšia alebo rovná 0,03 mm.
Povrchová úprava: leštená tyč: RA menšia alebo rovná 0,8 μm (zrkadlové otáčanie alebo mletie). Závity: RA menšie alebo rovné 1,6 μm.
Tepelné spracovanie: V prípade potreby uveďte tvrdosť (napr. 316 ošetrená roztok z nehrdzavejúcej ocele, HRC 22-28).
Iv. Testovanie a certifikácia
Úplná inšpekčná položka: rozmerová tolerancia, vlákno Go/no-go, povrchové defekty (trhliny/buriny).
Položky na kontrolu bodov: test soľného spreja (napr. 48-hodinový neutrálny soľný sprej), spektrálna analýza materiálu.
Certifikácia: Poskytnite správu o teste kvality materiálu (MTC) a správu o teste mechanických vlastností (napr. Pevnosť v ťahu väčšia alebo rovná 700 MPa).
V. Metóda balenia a dodania balenia: Blister Tray (Anti-Scratch), vákuový vrecko (antioxidácia) alebo podľa požiadaviek zákazníka.
Identifikácia štítkov: dávkové číslo, materiál, špecifikácie, množstvo.
Minimálne množstvo objednávky: 500-1 000 kusov (obchodovateľné pre malé skúšobné behy).
Dodávací čas: 15-20 dní (s výhradou potvrdenia obtiažnosti plesní/procesu).
Vi. Poznámky
Osobitné požiadavky: Ak sa používajú v prostredí s vysokou teplotou/korozívnymi prostrediami, na úpravu materiálu alebo procesu je potrebné upozornenie.
Potvrdenie kreslenia: Odporúčajú sa výkresy alebo schémy CAD s rozmermi kľúčov.
Fáza prototypu: Na overenie rozmerov a funkčnosti sú k dispozícii vzorky 3-5.
Vyššie uvedené informácie možno ďalej vylepšiť na základe skutočného scenára aplikácie (napr. Medical Equipment, Precision Instruments). Odporúča sa komunikovať s podrobnosťami dodávateľa, ako sú požiadavky na zaťaženie a metóda montáže (napr. Interferenčné prispôsobenie vyžaduje nastavenie leštenej tolerancie tyče).
