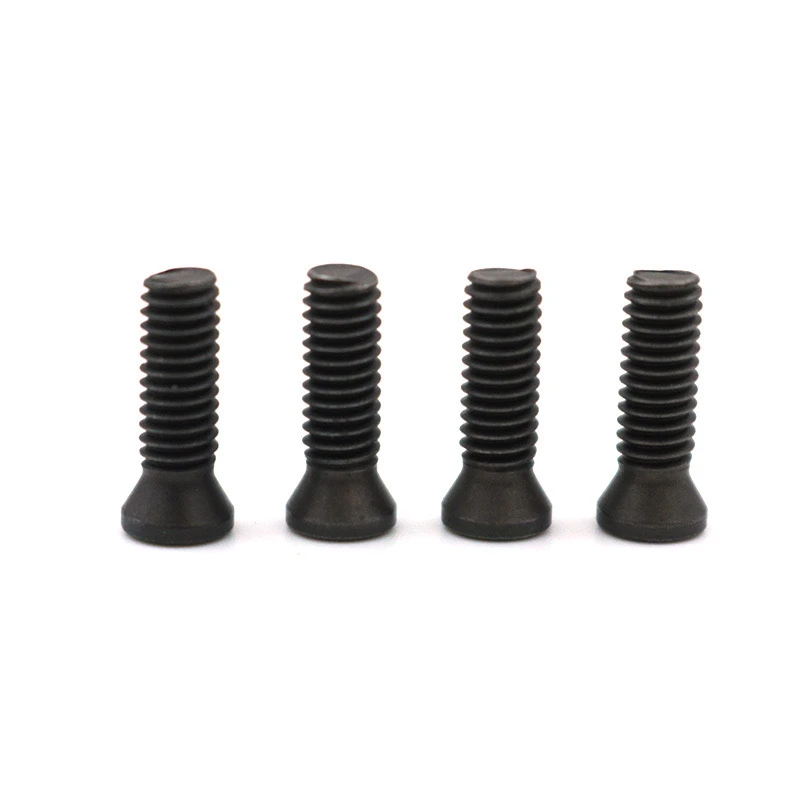

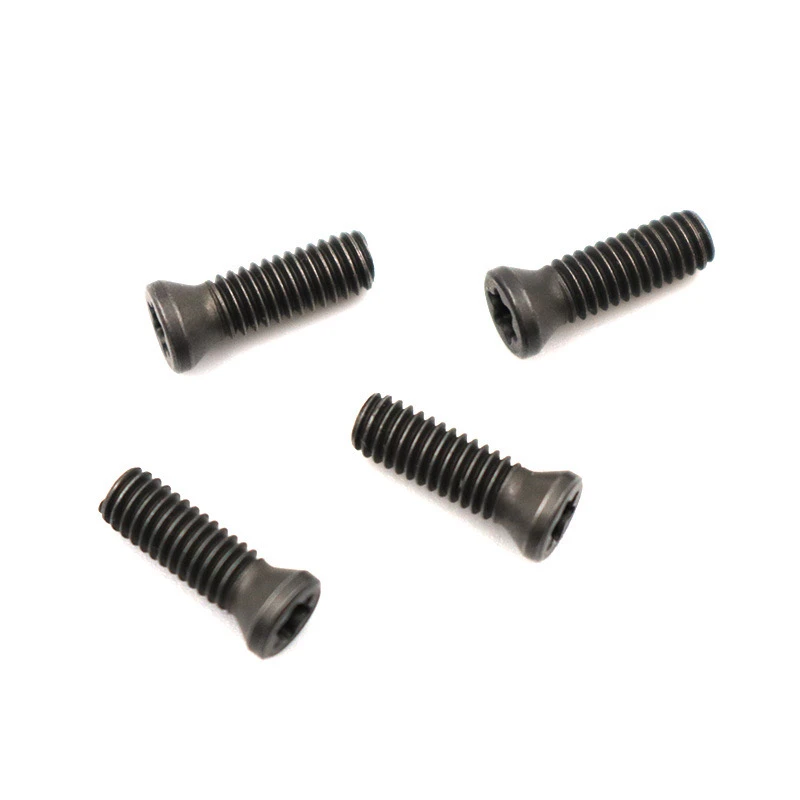

Nižšie je uvedený podrobný technický návrh na prispôsobenie držiakov nástrojov, rezacích listov a čepelí pre CNC preSkrutky TORX 12.9. Obsah je usporiadaný do modulárnych sekcií, aby sa zabezpečila profesionalita a praktickosť.
I. Požiadavky na základné parametre
Rozsah špecifikácií
Metrické vlákna: M2.5, M3, M4, M5, M6 a M8 (iné veľkosti vyžadujú samostatné potvrdenie).
Dĺžka vlákna: Predvolená hodnota je 2 -násobok nominálneho priemeru; K dispozícii sú vlastné dĺžky.

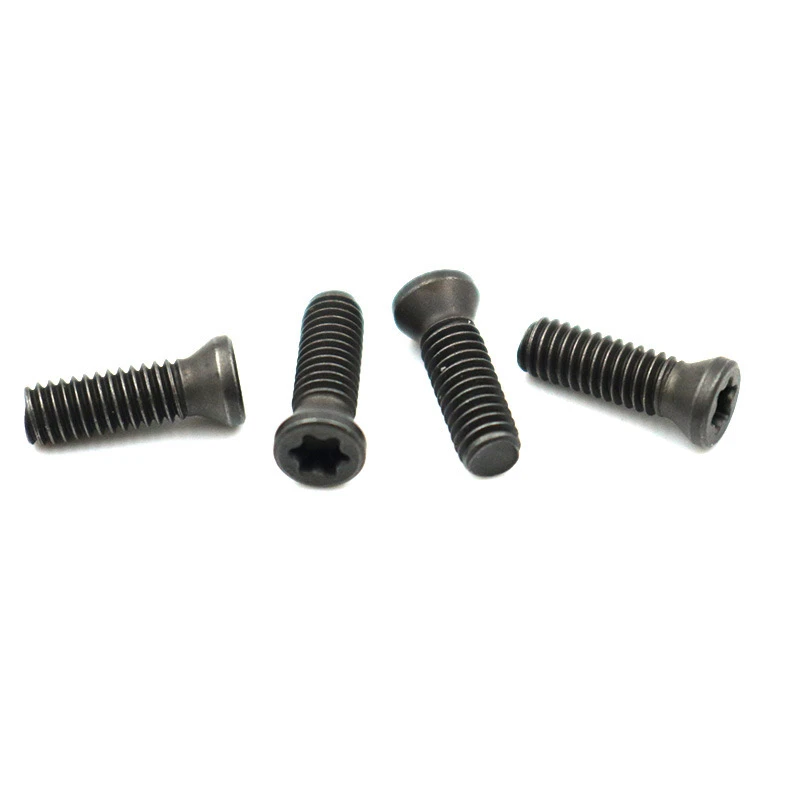

Typ hlavy: Interný Torx (T-slot), vyhovujúci s ISO 10664. Bežné špecifikácie:
M2.5/M3: T10
M4/M5: T20
M6/M8: T30
Materiál
Materiál: SCM435 Zliatinová oceľ (alebo 42CRMO4), vákuum kalené.
Tvrdosť: HRC 39-44+ s ošetrením hlavným tvrdením.
Povrchové ošetrenie: Čarstvo/fosfát (prevencia hrdze), voliteľné pokovovanie niklu (odolnosť proti korózii).
Tolerancia
Presnosť vlákna: 6G (GB/T 197)
Koncentricita hlavy: menej alebo rovná 0,05 mm
Rovnosť hriadeľa: menšia alebo rovná 0,1 mm/100 mm
III. Možnosti prispôsobenia
Špeciálne štrukturálne požiadavky
Dizajn krátkeho chvosta (znižuje rušenie)
Sprievodca zúžením (ľahká montáž)
Neštandardné šesťuholníkové zásuvky (napr. T15, T25 atď.)
Označenie
Hlavné laserové rytie: Špecifikácie, stupeň 12.9 a kód výrobcu.
Balenie: Blister Box (100 klíčok/box) alebo balenie Roll (500 ks/roll), zabalené v papieri proti pečivu.
Iv. Dokumenty o kontrole kvality
Povinné inšpekčné položky:
Materiálna správa (SGS/MSD)
Test tvrdosti (vzorky na dávku)
Správa o teste soľného spreja (48-hodinový neutrálny soľný sprej)
Správa o inšpekcii v plnej dimenzii (GB/T 90.1)
V. Dodacia doba a ponuka
Štandardné výrobky: 7-15 dní (môže sa skrátiť, ak je k dispozícii dostatočný inventár)
Prispôsobenie: 20-30 dní (3D výkresy potrebné na potvrdenie)
MOQ: 500 kusov/špecifikácie (obchodovateľné)
Odporúčame poskytnúť potvrdenie vzorky pred hromadnou výrobou, aby ste zaistili kompatibilitu so systémami upínania držiaka nástrojov CNC.
Jadrom tejto série nástrojov je kombinácia materiálu, geometrického dizajnu a prispôsobivosti CNC na dosiahnutie vysoko presného a efektívneho spracovania skrutiek, vďaka čomu je obzvlášť vhodná na výrobu presnosti s veľkým objemom.
