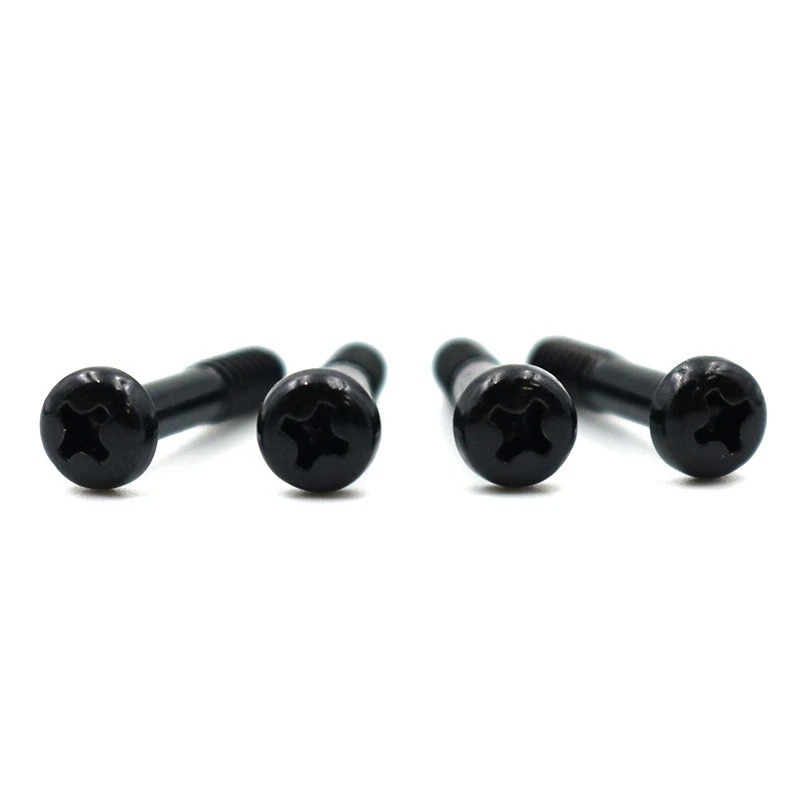

10,9 stupeň uhlíkaoceľová čierna skrutka pre krížovú štrbinu hlavy(GB818 štandard, tenká tenká tyčinka proti lokalizovaniu guľatej hlavy) je vysokopevnostný, anti-looseningový presný upevňovač. Nasleduje podrobný opis jeho požiadaviek na prispôsobenie. Obsah je vrstvený podľa technickej logiky a kľúčové parametre sú zvýraznené
Hlavná hodnota tejto skrutky spočíva v rovnováhe vysokej sily, oslavy a presnej adaptácie. Je vhodný pre priemyselné oblasti, ktoré si vyžadujú spoľahlivosť aj presnosť inštalácie.
1. Základné normy a špecifikácie
Implementačný štandard: GB818, je potrebné objasniť, či ide o úplné vlákno alebo pol vlákna
Úroveň výkonu: 10,9 stupňa (materiál z uhlíkovej ocele, pevnosť v ťahu väčšia alebo rovná 1040 MPa, pevnosť výťažku vyššia alebo rovná 940 mPa)
Povrchové ošetrenie: Čierne pokovovanie (čierny zinkový povlak/oxidácia čiernej, musia byť uvedené požiadavky na testovanie soľného spreja, ako napríklad 72h neutrálny soľný sprej)
2. Požiadavky na prispôsobenie štruktúrneho parametra
Typ hlavy: panvová hlava s krížovým slotom, pomocou štandardného typu slotu ISO 7045
Konštrukcia proti loseningu: predinštalovaná alebo kovová uzamknutia tesnenia nylonu; Materiál musí byť určený.

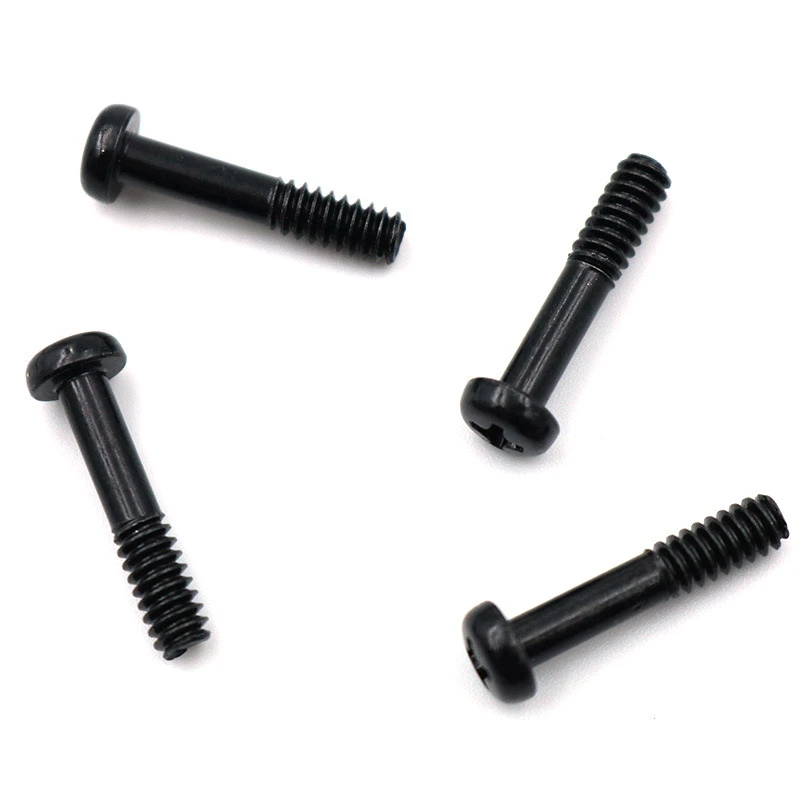

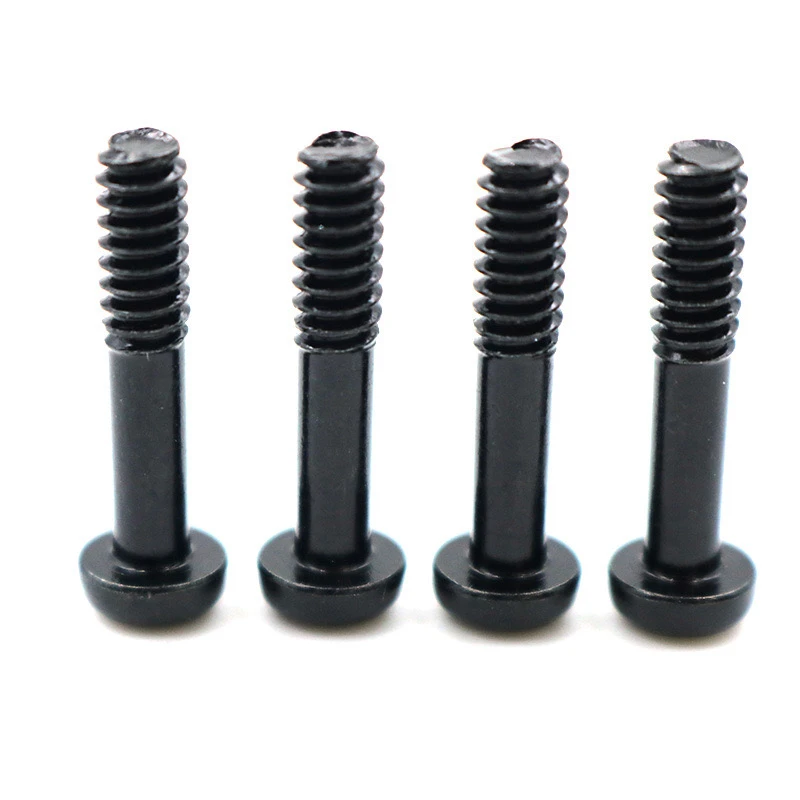

Dizajn tyče: tenká tyč, polovica vlákna. Priemer holého tyče menší alebo rovný menšiemu priemeru závitu, dĺžka závitu väčšia alebo rovná 1,5D.
Špecifikácia vlákna: Metrické vlákno (napríklad M3-M8), jemné vlákno musí byť označené tónom
Celková dĺžka: 10-50 mm (zvýšená o 1 mm, je potrebné poskytnúť tabuľku špecifickej veľkosti)
III. Požiadavky na materiál a proces
Materiál: SCM435 alebo ekvivalent 10,9 zliatiny z legovanej ocele
Tvrdosť: HRC 32-39
Liečba proti lakovaniu:
Vopred nastavený nylonový krúžok PA66 (stupeň odolný voči teplote -40 ~ +120)
Tesnenie s dvojitým kovovým uzamknutím (304 z nehrdzavejúcej ocele)
Podrobnosti o povrchovej úpravy
Hrúbka povlaku: čierna zinočnatá vrstva väčšia alebo rovná 8 μm
Voliteľné dodatočné požiadavky: protiútokový olej
Iv. Kľúčové body kontroly kvality
Test krútiaceho momentu: Montážny krútiaci moment väčší alebo rovný štandardnej hodnote
Výkon anti-loádovania: Test vibrácií, podľa štandardu GB/T 10431, 2000 cyklov bez uvoľneného priechodu.
Vzhľad: Jednotný povlak bez exponovaného dna, krížová drážka bez húb
V. Balenie a označovanie
Metóda balenia: PVC Blister Tray vo vnútornej skrinke (100ks na podnos), 5000ks/box vo vonkajšej skrinke (nastaviteľné)
Obsah označovania: laserové označenie (vrátane 10,9 stupňa, dávkové číslo, kód výrobcu)
Vi. Ďalšie požiadavky na služby
Požiadavky na certifikáciu: Ak sa vyžaduje vyhlásenie o dodržiavaní dodržiavania predpisov ROHS/Reach
Cyklus dodávky: 15 dní pre vývoj plesní (po prvom potvrdení vzorky), 30 dní na výrobu hromadnej výroby
Metóda akceptácie: Kontrola vzorkovania podľa GB/T 90.1-2015
Odporúča sa poskytovať výkresy alebo vzorky na potvrdenie kľúčových rozmerov, ako je hodnota priemeru hlavy K a hĺbka krížovej drážky, aby sa predišlo nejednoznačnosti.
