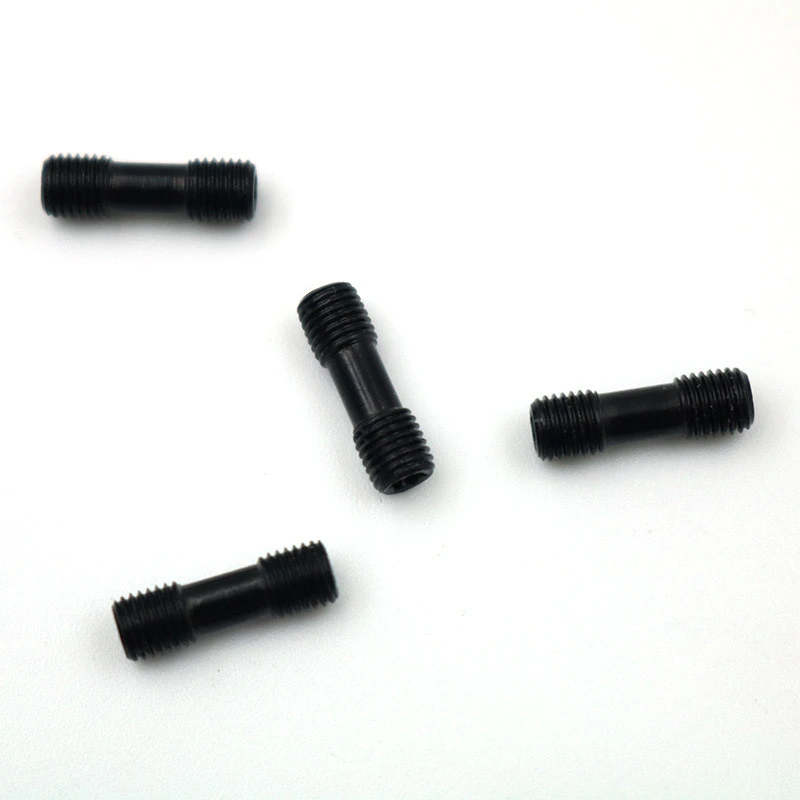

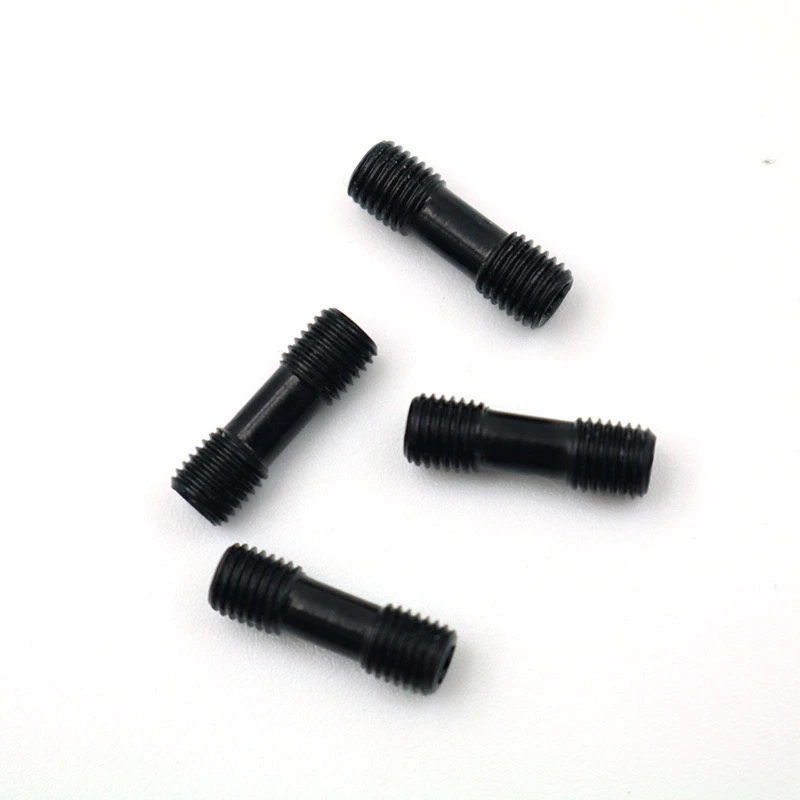

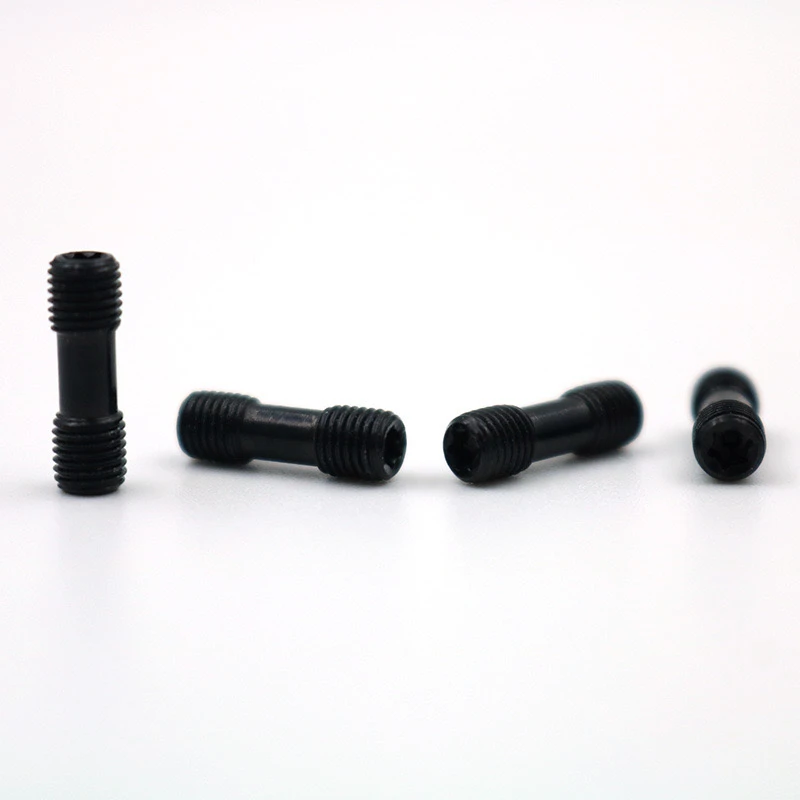

Podložky a neštandardný cvokskrutkyPoužíva sa v 12,9-stupňovom CNC otáčaní príslušenstva nástrojov na otáčanie nástrojov sú kľúčové funkčné komponenty pri presnom obrábaní. Nasledujúce popisuje ich požiadavky na prispôsobenie.
1. Základné parametre
Materiál: zliatinová oceľ na 12,9
Povrchové ošetrenie: Blacked/niklové/DACROMET (voliteľné na základe požiadaviek na ochranu korózie; predvolená hodnota je Blamed).
Tvrdosť: HRC 39-44 (zabezpečenie rovnováhy vysokej sily a tvrdosti)
Špecifikácia vlákna: neštandardné vlákno.
Presnosť vlákna: 6G stupňa
Celková dĺžka: Prispôsobené na základe hrúbky Shim
2. Štrukturálny dizajn
Typ hlavy: vonkajšia šesťuholníková alebo valcovitá plochá hlava na oboch koncoch.
Prechodová časť: Priemer strednej leštenej tyče musí byť menší ako priemer nite, aby sa predišlo rušeniu.
Podrezaná drážka: Na konci vlákna je opracovaná podrezaná drážka.
3. Špeciálne požiadavky
Ošetrenie proti lakovaniu: Je k dispozícii voliteľné tmel závitu alebo uzamykateľné drážky.
Označenie: laserové označenie materiálu (12.9) a špecifikácia (napr. M5-M6)
Balenie: Olej odolný voči hrdzu + vákuové vrecká, 50 kusov/krabica (alebo podľa požiadavky zákazníka)
4. Kontrola štandardov
Dimenzionálna kontrola: Overenie vlákna s meradlami GO/NO-GO, kľúčové rozmery merané s trojrozmerným meraním súradníc
Testovanie výkonnosti: Testovanie ťahu a krútiaceho momentu sa vykonáva na náhodných vzorkách.
Test soľného spreja: Potiahnutie musí prejsť 48-hodinovým testom neutrálneho soľného spreja (voliteľné).
5. Dodávka a popredajná služba
Vzorový dodací čas: 3-5 pracovných dní (3 poskytnuté 3 bezplatné vzorky)
Objemové doručenie: 15-20 dní (množstvo objednávok> 1 000 kusov)
Záruka: Výmena zadarmo do 12 mesiacov z dôvodu materiálových defektov
Na zabezpečenie kompatibility medzi neštandardnou skrutkou a držiakom SHIM/nástrojom je potrebný výkres rozhrania nástroja alebo fyzická vzorka.
Prostredníctvom vyššie uvedeného návrhu zabezpečujú spolu spoľahlivosť nástrojov CNC pri spracovaní s vysokým zaťažením, ktoré je zvlášť vhodné pre presné výrobné oblasti, ako sú letectvo, formy atď.
