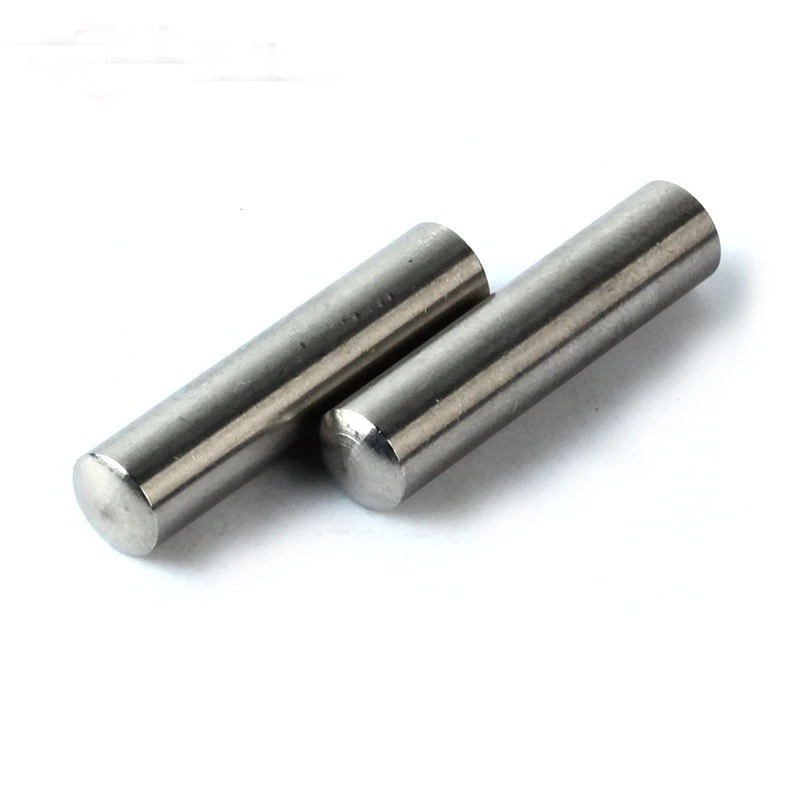

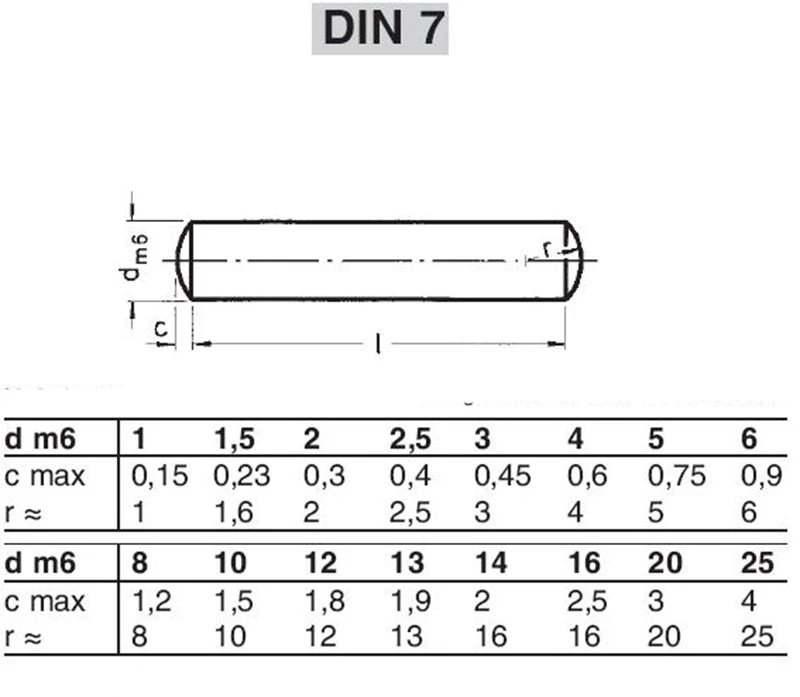

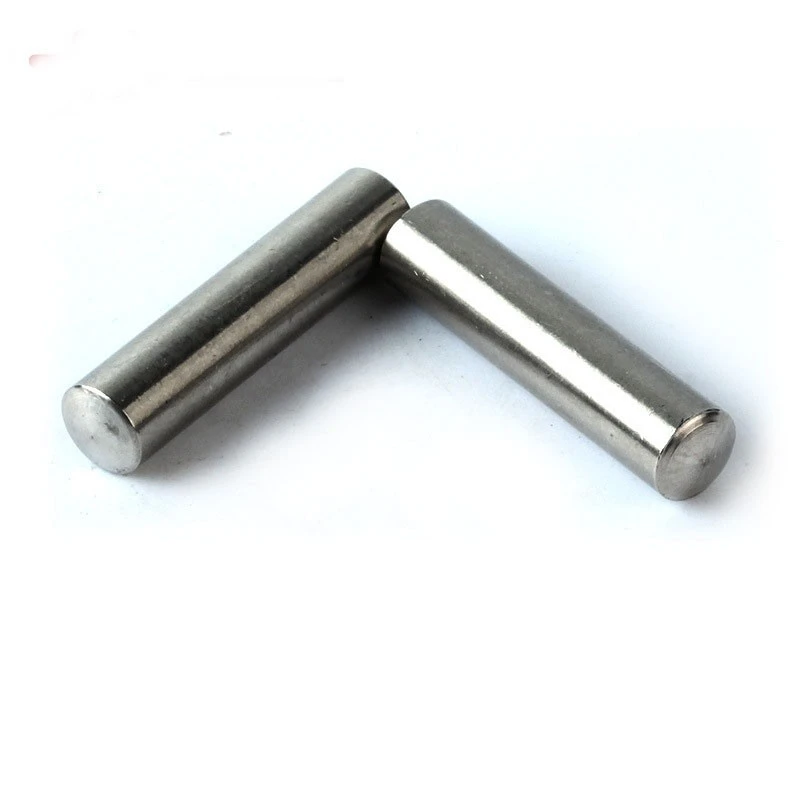

Din7 nehrdzavejúca oceľový kolík



Potmene hmoždinky (zarovnané kolíky / fixačné kolíky)

Potmene hmoždinky, známe tiež ako zarovnané kolíky alebo fixačné kolíky, sú komponenty, ktoré používajú diery obrobku ako polohovací odkaz na obmedzenie stupňov voľnosti objektu. Ovládajú lineárny pohyb pozdĺž osí X, Y a Z, ako aj rotačný pohyb okolo týchto osí, čím obmedzuje všetkých šesť stupňov voľnosti. Vo formách sa hmoždinové kolíky používajú primárne medzi upevnenými skrutkami, aby sa zabezpečila presnosť polohy. Používajú sa hlavne na zarovnanie montáže, ale môžu tiež slúžiť ako pripojenia, preťaženie strihových pripojení v bezpečnostných zariadeniach alebo proti lizúnovým mechanizmom. Medzi základné typy patria valcové kolíky a kolíky na kužeľ.

Valcové kolíky vs.

Výrobné procesy rozdiely

Valcovité kolíky môžu byť vopred vopred, zatiaľ čo kolíky na kužere sú zvyčajne prispôsobené na mieru.

Žiadosti

Valcovité kolíky sú vhodné na polohovanie vysokej presnosti (vopred-strojové otvory) a dokážu odolávať šmykovým silám.

Kuperové kolíky sa často používajú v aplikáciách, ktoré si vyžadujú časté demontáž.

Funkčné rozdiely

Valcovité kolíky sú pripevnené do vystrýchných otvorov s miernym rušením, ktoré sú schopné nesie mierne zaťaženie. Na udržanie presnosti polohy a stability kĺbu sa neodporúča časté demontáž. Používajú sa predovšetkým na zarovnanie, ale môžu tiež fungovať ako spojovacie kolíky alebo bezpečnostné kolíky.

Taper Pins obsahuje kužeľ 1:50, ktorý poskytuje vlastné vlastnosti, presnosť vysokej polohy a ľahkú inštaláciu. Opakované montáž/demontáž má minimálny vplyv na presnosť. Používajú sa hlavne na zarovnanie, ale môžu slúžiť aj ako spojovacie kolíky, ktoré si vyžadujú vysadené otvory.
