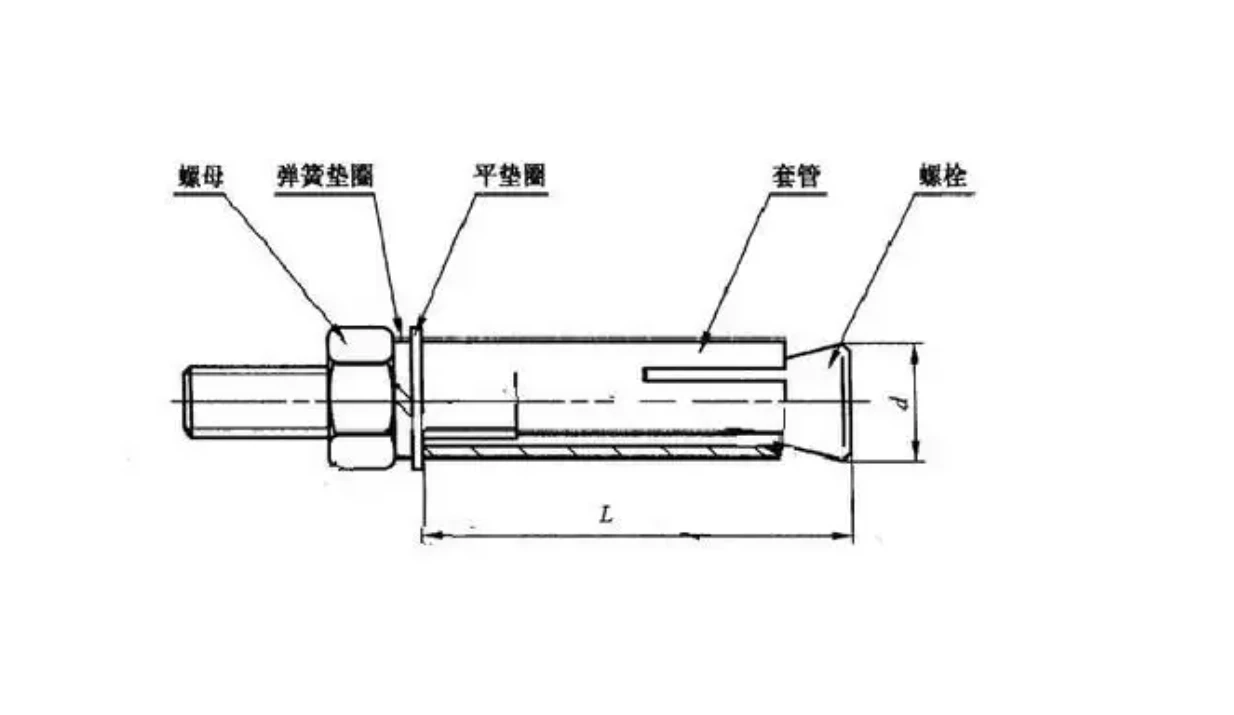

Expanzné skrutky sa zvyčajne skladajú z skrutiek, expanzných skúmaviek (alebo rukávov), orechov a podložiek. Keď sú skrutky sprísnené, expanzné trubice sa rozširujú a generujú trenie pomocou otvoru substrátu, čím sa dosiahne fixácia. Toto je potrebné podrobne vysvetliť, najmä proces mechanickej expanzie a fixácie trenia.
1. Základný princíp: mechanická expanzia a fixácia trenia
Expanzné skrutky dosahujú upevnenie cez radiálnu expanznú silu a trenie medzi vnútornou expanznou štruktúrou a stenou otvoru substrátu (ako je betón, murivo). Jeho proces akcie je rozdelený do nasledujúcich kľúčových krokov:
Predvídanie
Vyvŕtajte otvor do substrátu s priemerom otvoru mierne väčší ako vonkajší priemer expanznej trubice (zvyčajne {0.
Vložte zostavu rozširovania
Do otvoru vložte skrutku, expanznú trubicu (rukáv) a zostavu matice expanznej skrutky do otvoru.
Utiahnite, aby ste spustili expanziu
Keď sa matica alebo skrutka otáča, skrutka je vytiahnutá smerom von, núti expanznú trubicu (väčšinou rozdelená kovová objímka), aby sa radiálne rozširovala pod vytláčaním kužeľovej hlavy a pevne sa prispôsobila stene otvoru.
Vytvára sa zámok trenia
Kontaktný povrch medzi expanznou trubicou a stenou otvoru vytvára obrovské statické trenie a expanzný tlak spôsobuje, že základný materiál je lokálne komprimovaný
3. Typ expanzie a príslušné scenáre
1. Typ mechanickej expanzie
Princíp: Fixácia sa dosiahne fyzickým stlačením expanznej trubice.
Bežné typy:
Rozdelené expanzné skrutky (napríklad bežné expanzné skrutky): vhodné pre husté substráty, ako sú betónové a pevné tehly.
Expanzné skrutky kotiev: S vnútornými závitovými rukávmi, ktoré sa používajú na zavesenie ťažkých predmetov (napríklad klimatizačné zariadenia, police).
Zaťaženie: pevnosť v ťahu jednej expanznej skrutky M10 v betóne C25 je väčšia alebo rovná 10 kN a šmykový odpor je väčší alebo rovný 15K.
2. Typ chemického ukotvenia
Princíp: Inject Chemical Adheve (epoxidová živica\/polyester) a po vytvrdzovaní vytvorte integrálnu väzbu so substrátom a skrutkou.
Výhody: Vhodné pre substráty s nízkym pevnosťou, ako sú duté tehly a prevzdušnený betón, so silným odporom vibrácií.
Kroky inštalácie: Vŕtanie → Čistenie → Vstrekovanie → Vloženie skrutky → vytvrdzovanie (zvyčajne 24 hodín).
3. Typ expanzie s vysokou úrovňou
Princíp: Na rozptýlenie napätia a zlepšenie kapacity nosenia zaťaženia použite viacstupňovú expanznú štruktúru (napríklad rozširujúci list + kužeľový rukáv).
Aplikácia: mosty, workshopy z oceľovej štruktúry a ďalšie scény, ktoré musia odolať nárazu alebo cyklické zaťaženie.
a deformované, tvoriace obojsmernú mechanickú kotvu.
