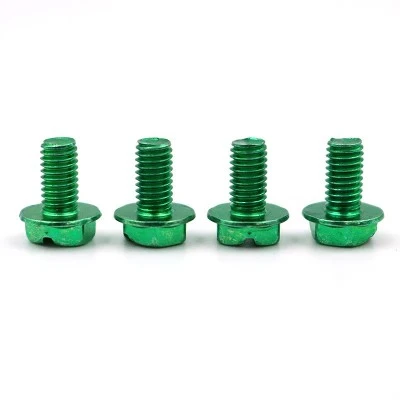

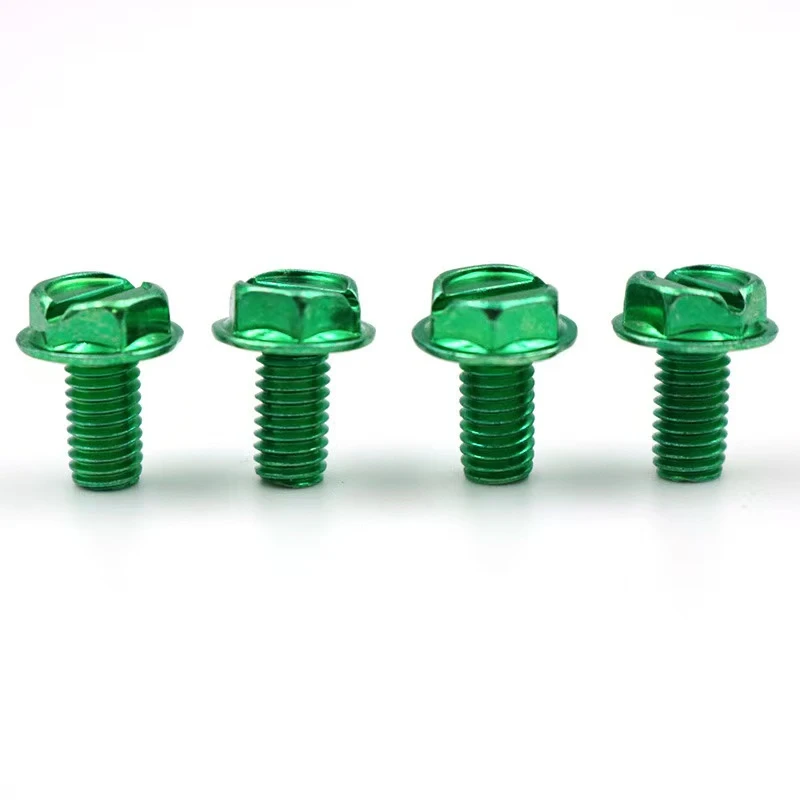

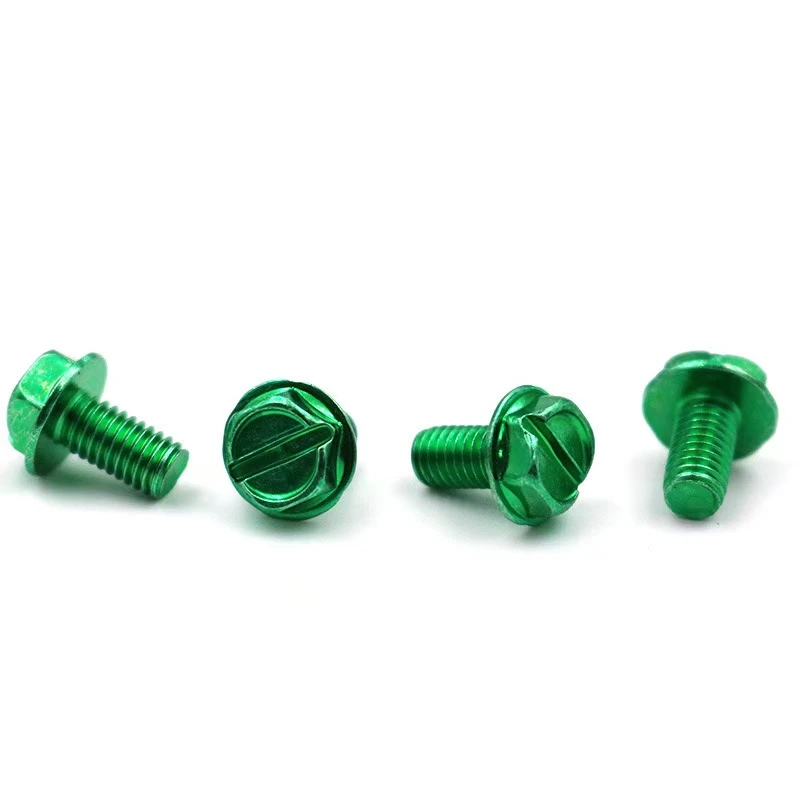

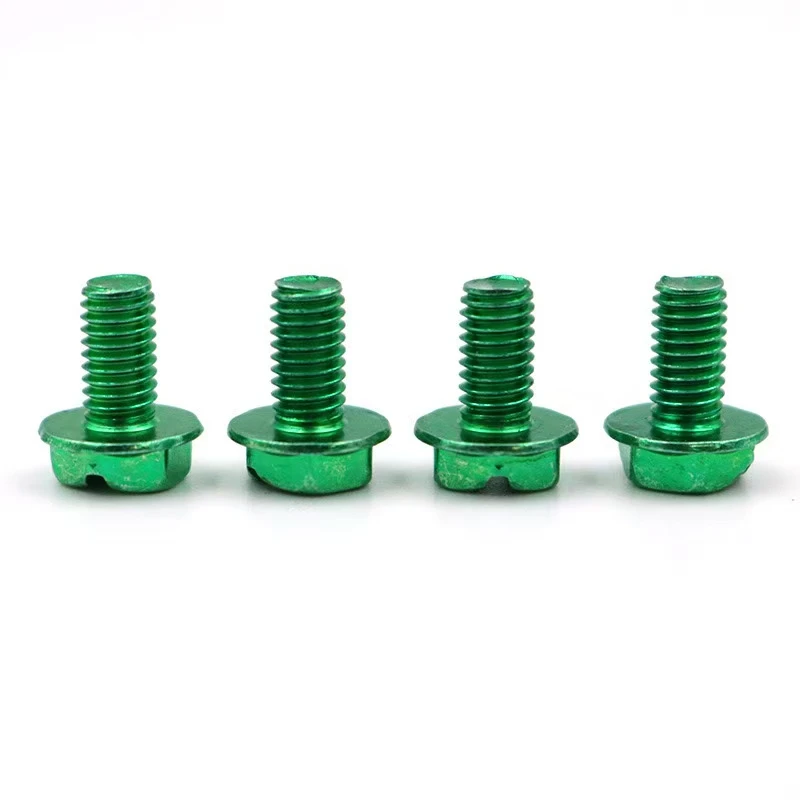

8-32 10-24 externá šesťuholníková skrutka zelenej zelenej zinku. Uzemnenieskrutkaje špecifická špecifikácia uzemňovacia skrutka primárne používaná na uzemnenie elektrických zariadení alebo kovových štruktúr. Nasleduje úvod do jeho použitia, ktorý je usporiadaný podľa scenára aplikácie, vyváženie detailov a kľúčové body.
I. Špecifikácie skrutky
8-32: číslo ANSI, veľkosť 8 skrutky, 32 závitov na palec.
10-24: Veľkosť 10 skrutky, 24 vlákien na palec.
Zelený zinkový náter: Rust - a korózia - odolné, vhodné pre vlhké alebo vonkajšie prostredia.
Štrukturálne vlastnosti
Vonkajšia šesťuholníková hlava: Môže byť utiahnutá kľúčom alebo zásuvkou, ktorá poskytuje vysoký krútiaci moment.
Slotted Slot: Kompatibilný s skrutkovačmi, vhodný pre priestor - Obmedzené aplikácie.
II. Žiadosti
Elektrické uzemnenie: kryt spojovacieho zariadenia s uzemňujúcimi prípojňami/vodičmi.
Uzemnenie kovovej štruktúry: uzemňovacie systémy na ochranu blesku pre mosty, veže a ďalšie štruktúry.
Elektronické vybavenie: Pripevnenie uzemňovacích terminálov DPS vyžaduje použitie blokovacích podložiek.
III. Inštalačné kroky a kľúčové body
1. Príprava
Výber nástroja: šesťuholníkový kľúč (rýchle utiahnutie) alebo ploché - skrutkovač čepele (jemné nastavenie).
Kľúč krútiaceho momentu (v kritických situáciách je potrebný štandardný krútiaci moment, napr. Približne 5,6 N · m pre 8-32 skrutky).
Príprava povrchu: Odstráňte olej a oxid z kontaktných povrchov, aby ste zaistili vodivosť.
2. Postup inštalácie
Vŕtanie a poklepanie: 8 - 32: pred vŕtaním otvoru s priemerom približne 3,5 mm (#29 Bit Bit); 10-24: Približne 4,1 mm v priemere (#25 Bit Bit). Pomocou príslušného kohútika klepnite, udržiavajte vertikálnu polohu.
Upevnenie skrutky: Vložte uzemňovací terminál do otvoru a manuálne utiahnite niekoľko závitov, aby ste zabránili krížikam - závitu. Nakoniec utiahnite nástrojom, aby ste sa uistili, že medzi terminálom a kontaktnou plochou nie je žiadna medzera.
Zabezpečenie: Pridajte pružinovú podložku alebo závit vlákna (pre vibrácie - náchylné prostredia).
3. Preventívne opatrenia
Nadmerné riziko: Zelený zinkový povlak sa môže odlupovať v dôsledku nadprúdovej, ohrozujúcej odolnosť proti korózii.
Overenie vodivosti: Otestujte odporový odpor po inštalácii (odporúčané menej alebo rovné 1Ω).
Periodická kontrola: Vo vlhkých prostrediach každoročne skontrolujte hrdze.
Iv. Spoločný problém - riešenie problémov
Ošetrenie vlákna: Vymeňte skrutku za väčšiu veľkosť (napr. Ak má skrutka 8-32 odizolované závity, použite skrutku 10-24) alebo použite rukáv na opravu závitu.
Odstránenie hrdze: Sprave s uvoľňovacím činidlom a namočte 10 minút pred pokračovaním.
V. Odporúčania výberu
8-32: Svetelné vybavenie, tenké dosky (hrúbka 1 až 2 mm).
10 - 24: Ťažké skrinky, vysokorýchlostné prostredia (napríklad uzemnenie generátora).
Vyššie uvedené kroky zabezpečujú bezpečnú inštaláciu uzemňovacej skrutky, čím sa zabezpečí elektrická bezpečnosť aj mechanická pevnosť. Podrobné pokyny sa budú musieť upraviť podľa konkrétnych prevádzkových podmienok.
Prostredníctvom vyššie uvedeného návrhu tento typ skrutky zasiahne rovnováhu medzi elektrickou bezpečnosťou a mechanickou spoľahlivosťou, vďaka čomu je náklady - efektívne štandardizované komponenty v uzemňovacích systémoch.
