Pohár - hlava šesťuholníkskrutkaS polovicou - Dizajn vlákna je spoločným mechanickým upevňovacím záväzkom. Nasledujúce vysvetľuje, ako používať šálky - skrutky hexagonu hlavy. Táto časť sa bude týkať ich charakteristík, uplatniteľných scenárov, pokynov na používanie, kľúčových úvah a často kladených otázok.

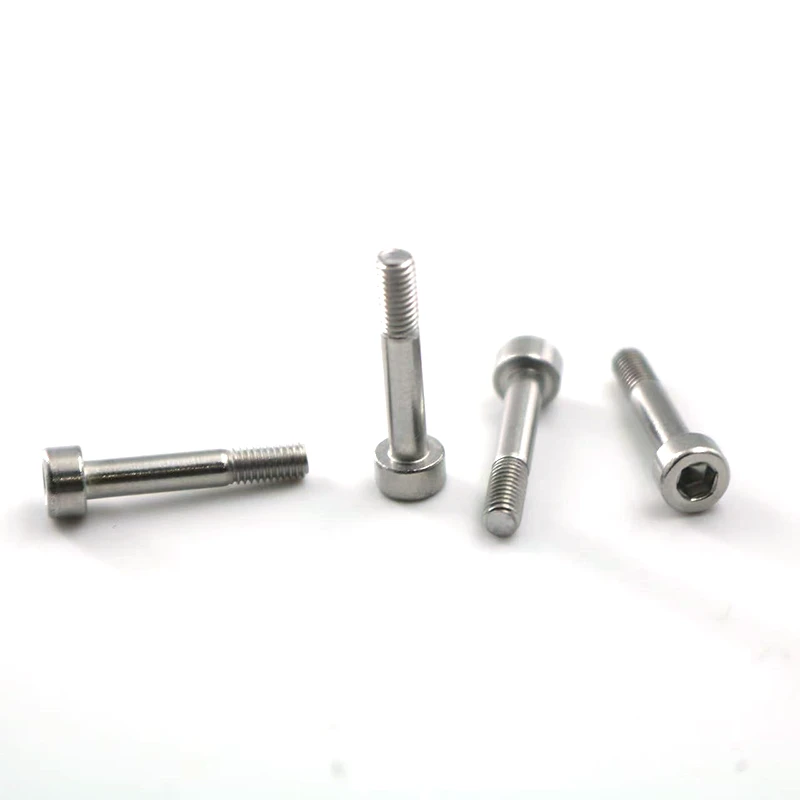

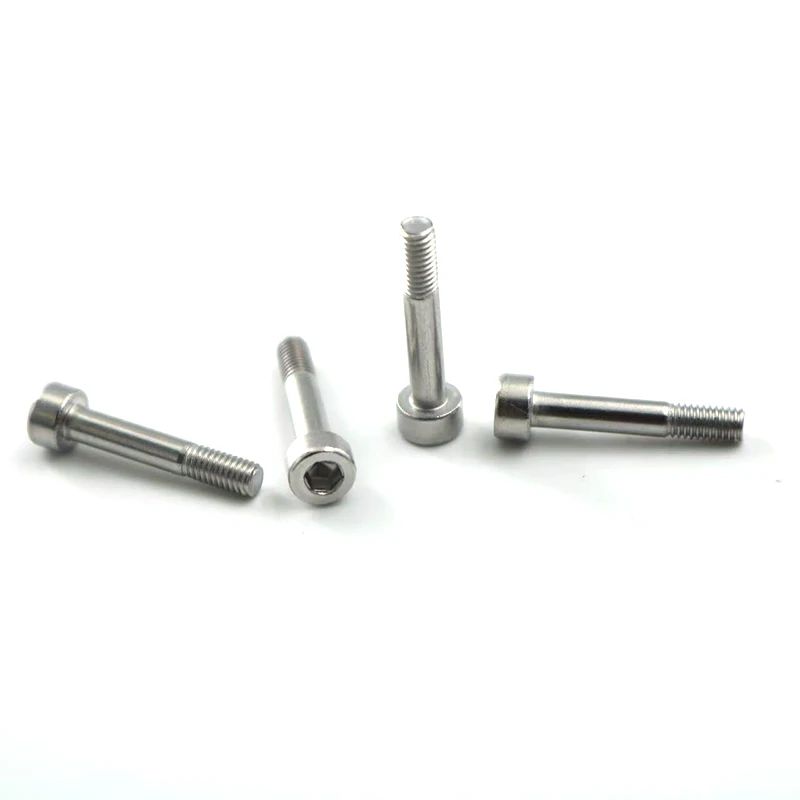

1. Cup - HEXAGON SOCKET SUCKET SCONTS s polovicou - dizajn vlákna
Pohár - hlava: valcovitá hlava s plochou hornou a vertikálnou valcovou stranou. Tento dizajn poskytuje veľkú kľúčovú kontaktnú plochu a tlak - plocha ložiska.
HEXAGON: Hlava má šesťuholníkovú dieru a na utiahnutie a uvoľnenie si vyžaduje Allen Wrench.

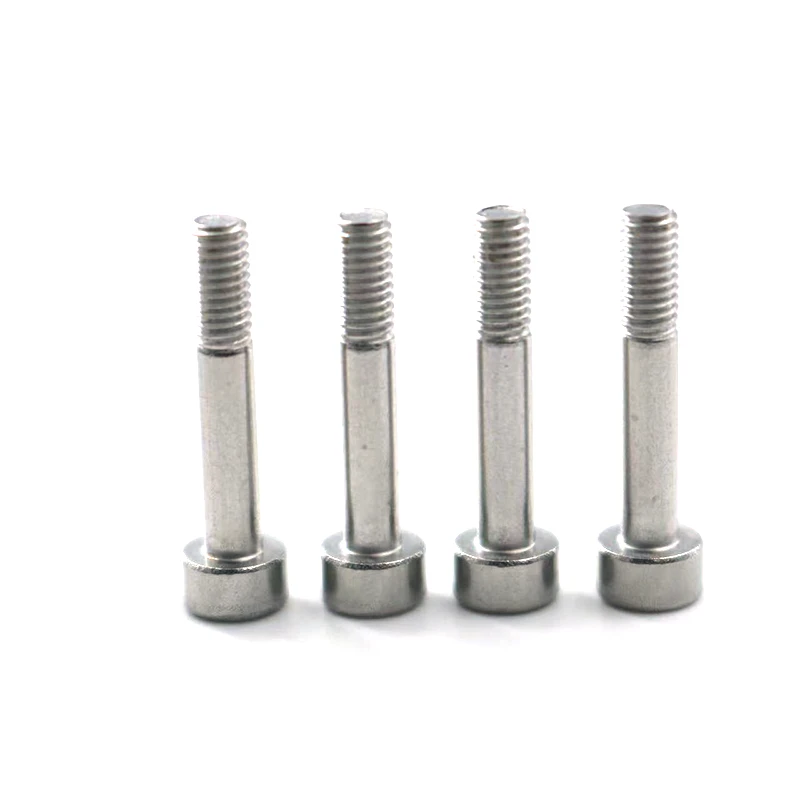

Polovica - vlákno: Screck Dress pozostáva z dvoch častí:
Obyčajná: Nepretržitá časť so zadanou dĺžkou.
Závit: Závitová sekcia.
Metrické špecifikácie (M3, M4, M5): Vzťahuje sa na priemer nominálneho vlákna. M3 je 3 mm, M4 je 4 mm a M5 je 5 mm. Toto sú najbežnejšie používané veľkosti metrických skrutiek.
Navrhnuté pre: Plain Dress poskytuje prechodnú alebo blízku výšku s priemerom - otvorom pripojeného komponentu. Poskytuje polohovanie, centrovanie a šmykový odpor a zároveň bráni závitu v šmyku, čím ich chráni pred poškodením. Závesná časť úplne zapája závitový otvor druhej časti a poskytuje silnú axiálnu upínaciu silu.
II. Aplikácie a výhody
Aplikácie: Pripojenia vyžadujúce presné umiestnenie a centrovanie: Hladká tyč zapadá do otvoru cez -, aby sa zabránilo radiálnemu pohybu medzi týmito dvoma časťami. Bežné aplikácie zahŕňajú mechanické štruktúry, prípravky, formy, automatizačné vybavenie a 3D tlačiarne.
Pripojenia vyžadujúce šmykový odpor: Hladká tyč má väčší priemer (rovný hlavnému priemeru závitu) a vydrží sily kolmé na os skrutke lepšie ako závity.
Pripojenia vyžadujúce časté demontáž: Hexagonálny pohon hlavy ponúka vysoký krútiaci moment a je menej náchylný k odizolovaniu, vďaka čomu je spoľahlivejší ako Phillips alebo štrbinové skrutky.
Aplikácie vyžadujúce priestorové obmedzenia: V porovnaní so šesťuholníkovou hlavnou skrutkami nemá hlavu pohára žiadny exponovaný kľúčový priestor a vyžaduje iba jeden otvor na prevádzku, čo je kompaktnejšie.
Výhody: Vysoké zaťaženie - ložisková kapacita: Hlava má veľkú kontaktnú plochu, vysoké predpätie a bezpečné pripojenie.
Vysoká presnosť: Hexagonálny pohon hlavy je menej náchylný k skĺznutiu a môže aplikovať presný krútiaci moment.
Elegantné a esteticky príjemné: Po inštalácii je hlava vystavená, čo jej dáva priemyselnejší a odolnejší vzhľad ako Cou.
III. Podrobné kroky a metódy použitia
Príprava:
Vyberte správnu skrutku: Potvrďte špecifikácie, dĺžku a hodnotenie skrutky podľa požiadaviek na konštrukciu. Vyberte správny šesťuholníkový kľúč: Vždy použite kľúč, ktorý presne zodpovedá veľkosti hlavy skrutky.
Varovanie: Použitie poddimenzovaného kľúču môže vážne poškodiť kľúč a otvor skrutky, čo znemožňuje odstránenie skrutky.
Obrábanie otvorov
Prostredníctvom otvorov: Priemer otvoru vŕtania by mal byť o niečo väčší ako priemer lešteného hriadeľa skrutky (napríklad leštený hriadeľ M4 je približne 4 mm; A cez otvor sa môže vyvŕtať na 4,2 mm alebo 4,3 mm). Uistite sa, že leštený hriadeľ môže prechádzať hladko a bez krútenia.
Otvory s závitom: Vyžaduje sa poklepanie. Na priemer otvoru vŕtania sa vzťahujú prísne normy: Hĺbka závitového otvoru by mala byť najmenej 1,2 -násobok vloženej dĺžky skrutky.
Inštalačné kroky:
Zarovnanie: Zarovnajte dve časti, ktoré sa majú pripojiť, a zabezpečte, aby bol vyrovnaný otvor a závitový otvor.
Vložte: Vložte leštený hriadeľ skrutky cez otvor hornej časti.
Vložte: Jemne zatkajte skrutku do závitového otvoru podkladového komponentu niekoľko zákrut rukou, aby sa zabezpečilo, že nedochádza k žiadnemu skresleniu a aby sa nite hladko zapájali. Nikdy si nútiť skrutku zapínaním kľúčom, pretože to môže ľahko poškodiť závity.
Utiahnutie: Pomocou správnej veľkosti Allen Wrench vložte hlavu skrutky zvisle, až kým sa nezastaví. Utiahnite rovnomerne v smere hodinových ručičiek.
Aplikácia krútiaceho momentu: Na kritické mechanické spojenia použite krútiaci moment nastavený na odporúčanú hodnotu krútiaceho momentu. To zaisťuje dostatočné predpätie bez toho, aby ste prelomili skrutku alebo poškodili závity.
Iv. Kľúčové úvahy a bežné chyby
Chyba výberu kľúčov: Použitie nevhodného alebo opotrebovaného kľúča je hlavnou príčinou sklzu skrutky. Akonáhle závity skĺznu, odstránenie sa stáva mimoriadne ťažkým.
Šikmá prevádzka: Zlyhanie pri vložení kľúča vertikálne a nanesenie tlaku môže poškodiť otvor skrutky v pohybe „shresaw“, znížiť kontaktnú plochu a spôsobiť sklz.
Mätúce cez - diery a závitové veľkosti otvorov
Chyba: Vŕtanie otvoru cez rovnakú veľkosť ako závitový základný otvor. To môže spôsobiť, že leštená tyč nebude schopná prejsť cez alebo vtierať o vlákna pri prechode, čím poškodí spojenie.
Chyba: Vŕtanie závitového otvoru rovnakej veľkosti ako otvor. To zabraňuje účinnej tvorbe vlákna a vedie k nedostatku upínacej sily.
Nesprávny krútiaci moment
Uvoľnenie -: Pripojenie nie je bezpečné a počas prevádzky sa ľahko uvoľní a spadne.
Utiahnutie {-: To môže spôsobiť, že sa skrutka natiahne, rozbije alebo spôsobí, že niť v závitovom diere sa odstráni („stripping“). Malé skrutky ako M3 a M4 sú veľmi krehké a obzvlášť náchylné k lámaniu.
Čistenie: Pred inštaláciou sa uistite, že otvor skrutiek je bez nečistôt, ako sú napríklad železné podania a olej, pretože to môže ovplyvniť presnosť krútiaceho momentu a pevnosť pripojenia.
Táto štruktúrovaná a dobre - Podrobná príručka používateľa vám umožňuje efektívne porozumieť a naučiť sa, ako používať túto skrutku, a zaisťuje, že získate požadované skúsenosti s produktom a hodnotu.
