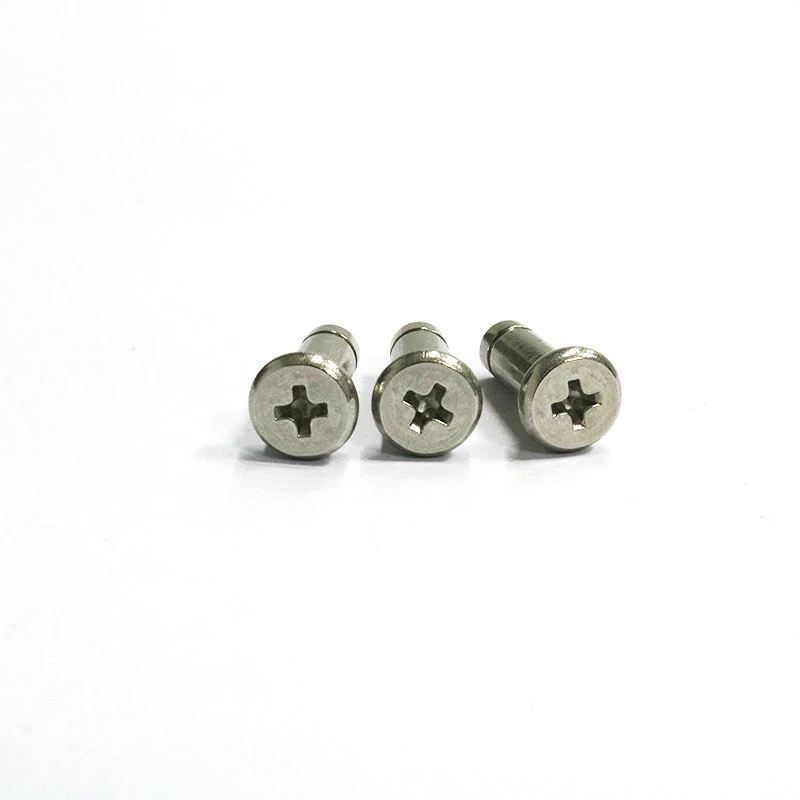

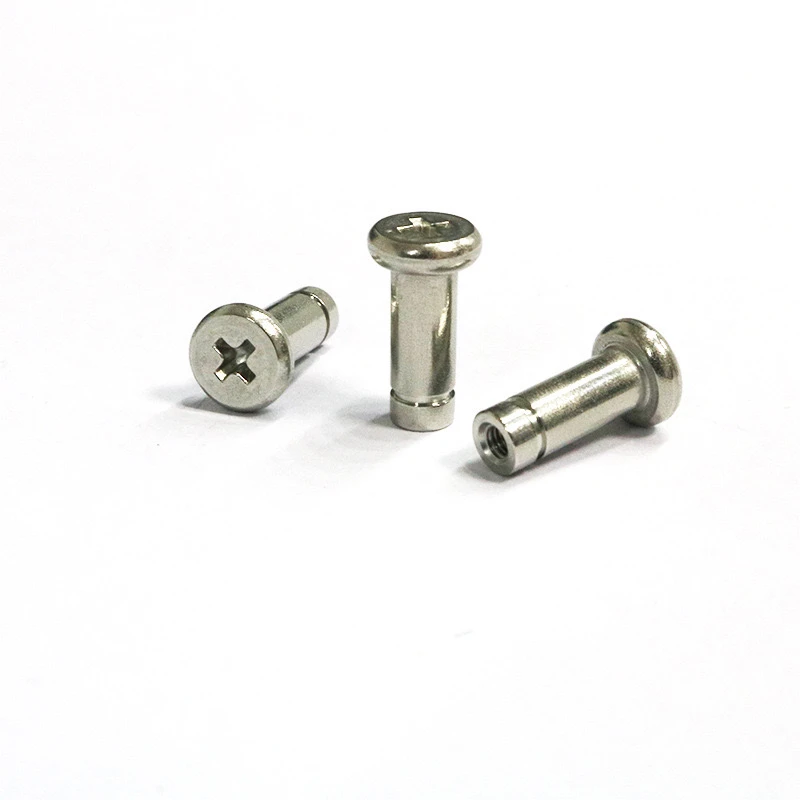

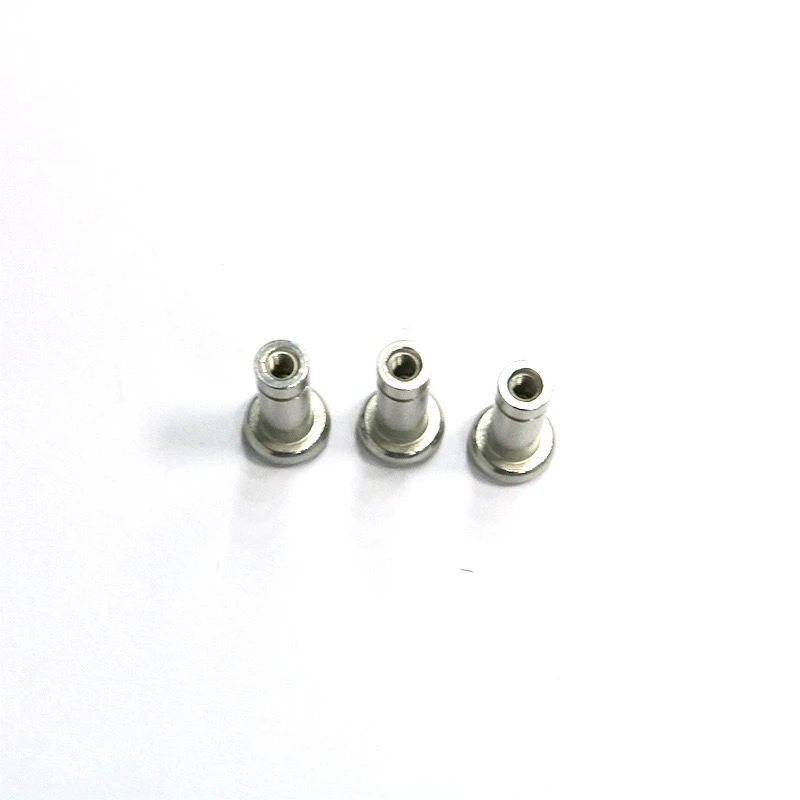

Nasleduje podrobný sprievodca použitímnehrdzavejúca oceľ 304Krížové kolíky/kolíky s plochým hlavičkou/kolíky/kruhové lokalizačné cvočky (valcovité, veľkosti M3-M10), kategorizované podľa scenára aplikačného systému.
I. Prehľad produktu
Materiál: a 2 304 z nehrdzavejúcej ocele, odolnosti proti korózii, vhodné pre vlhké, kyslé a alkalické prostredie.
Funkcie
Krížová hlava: Môže byť nainštalovaná pomocou skrutkovača Phillips, s nekĺzavým dizajnom.
Slotted: Slot sa používa na inštaláciu krúžku, čím sa zabráni axiálnemu posunu.
Plain Rod valcová: Presnosť vyhovuje otvoru na polohovanie alebo pripojenie.
Bežné veľkosti: M3, M4, M5, M6, M8, M10 (Dĺžka dĺžky priemeru X).
II. Základné aplikácie
PINS PINS: Používa sa na zarovnanie mechanických komponentov (napríklad formy a prevodovky), čím sa zaisťujú na mieste prostredníctvom rušenia.
Príklad: Stlačte kolík M6 do základného otvoru a potom pripevnite kryciu dosku, aby ste zaistili sústrednosť.
Upevnenie hriadeľa: Používa sa ako rotujúci hriadeľ, na konci krúžkovým krúžkom, aby sa zabránilo spadnutiu.
Konštrukčné pripojenie: Nuts vymeňte skrutky, vhodné pre aplikácie vyžadujúce časté demontáž.
III. Inštalačné kroky
1. Základná inštalácia (bez krúžku)
Nástroje: Phillips Screwdriver, gumová palička.
Proces:
a. Vyčistite otvor, aby ste sa uistili, že nie je bez prasknutí.
b. Zarovnajte otvor a ručne zaskrutkujte špendlík, až kým nebude úplne sedieť v krížovom slote.
c. Utiahnite skrutkovačom (referenčný krútiaci moment: M3 ≈ 0,5 n · m, M8 ≈ 10 N · m).
2. Inštalácia Circlip (návrh proti sklzu)
Nástroje: kliešte Circlip, strmene.
Kľúčové kroky:
a. Zmerajte priemer slotu kolíka a zmeňte zodpovedajúci krúžok (napr. PIN M5 s 5 mm krúžkom).
b. Vložte špendlík do otvoru a pomocou klieští Circlip vypláchnite krúžok do slotu.
c. Skontrolujte, či je krúžok úplne sedený v slote, aby sa zabránilo uvoľneniu.
3. Inštalácia interferencie
Aplikácia: polohovanie vysokej presnosti (napr. Sedadlo ložiska).
Spôsob:
Priemer otvoru prijmite na 0,01-0,03 mm menší ako kolík.
Zostavte pomocou metódy lisu alebo mrazu (zmenšovanie PIN), aby ste zabránili deformácii spôsobenej nárazom.
Iv. Prevencia
Odporúčanie výberu: 316 Nerezová oceľ je preferovaná pre vlhké prostredie; Dynamické zaťaženie vyžaduje overenie pevnosti šmyku.
Inštalácia Taboos: Nenažňujte nadmerné, pretože to môže spôsobiť odstránenie krížového výklenku.
Otvorenie krúžku by sa malo vyhnúť pohybe, aby sa zabránilo náhodnému zachyteniu.
Údržba: Pravidelne skontrolujte pružnosť krúžku a namaďte sa s WD-40, ak dôjde k hrdze.
V. Bežné riešenia problémov
Problém 1: voľný špendlík.
Riešenie: Použite anaeróbne lepidlo alebo vymeňte kolík za väčšiu veľkosť (napr. M4 až M5).
Problém 2: Circlip oddelený.
Riešenie: Skontrolujte zárez, či nie je opotrebovaný, a vymeňte ho hrubším krúžkovým krúžkom.
Vi. Príklad aplikácie
M3/M4: Umiestnenie dosiek obvodov pre presné nástroje.
M6/M8: Závesy poľnohospodárskych strojov a montáž valca dopravného pásu.
M10: Pripojenia držiaka ťažkých zariadení, s dvojitými opornými pružinami na ochranu vibrácií.
Prostredníctvom správneho výberu a správnej inštalácie tento typ PIN poskytuje vysoko spoľahlivé mechanické pripojenie a umiestnenie.
