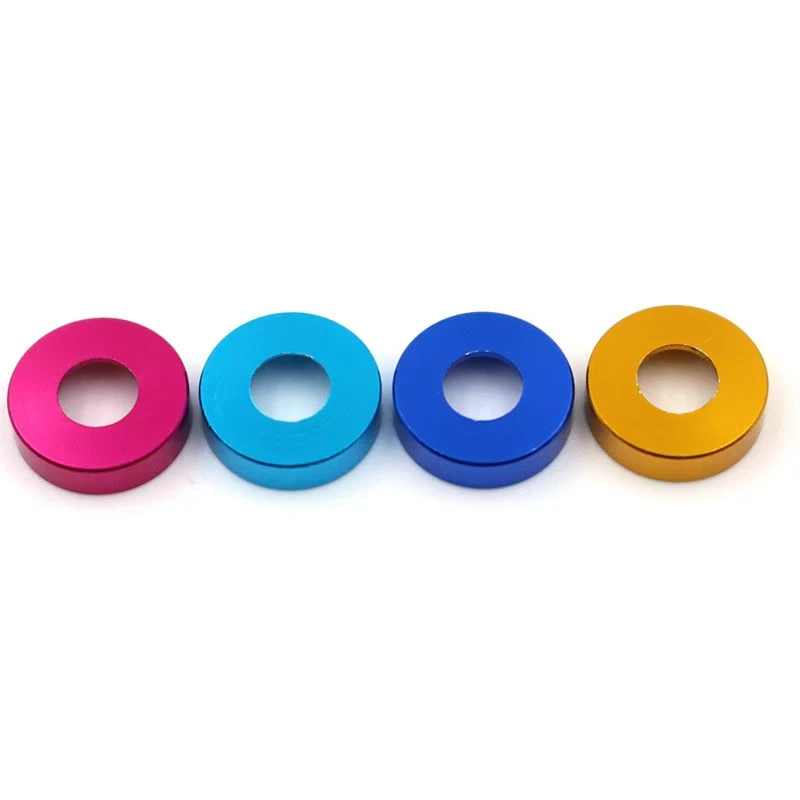

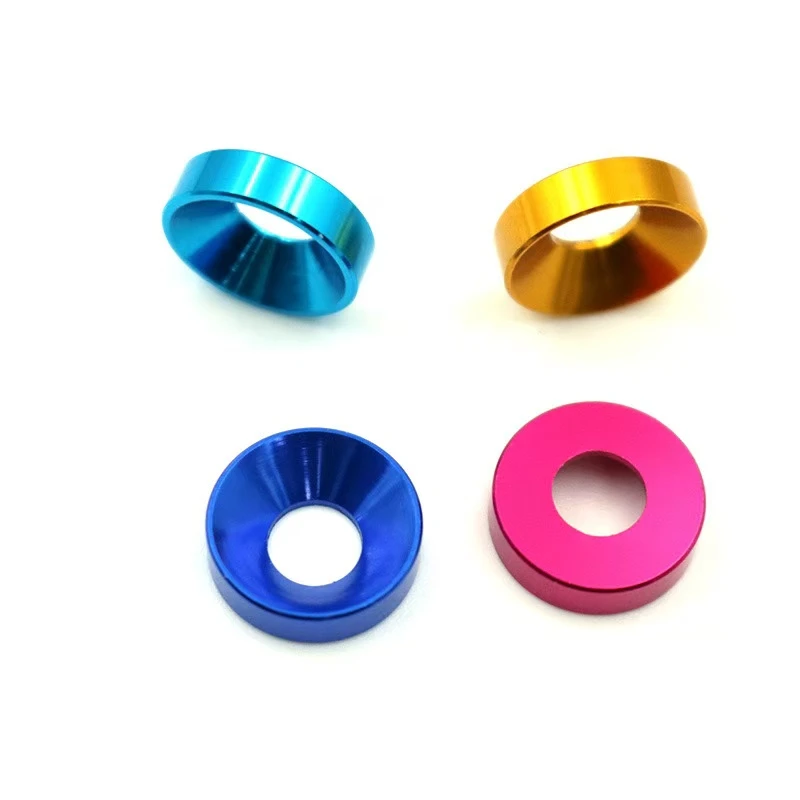

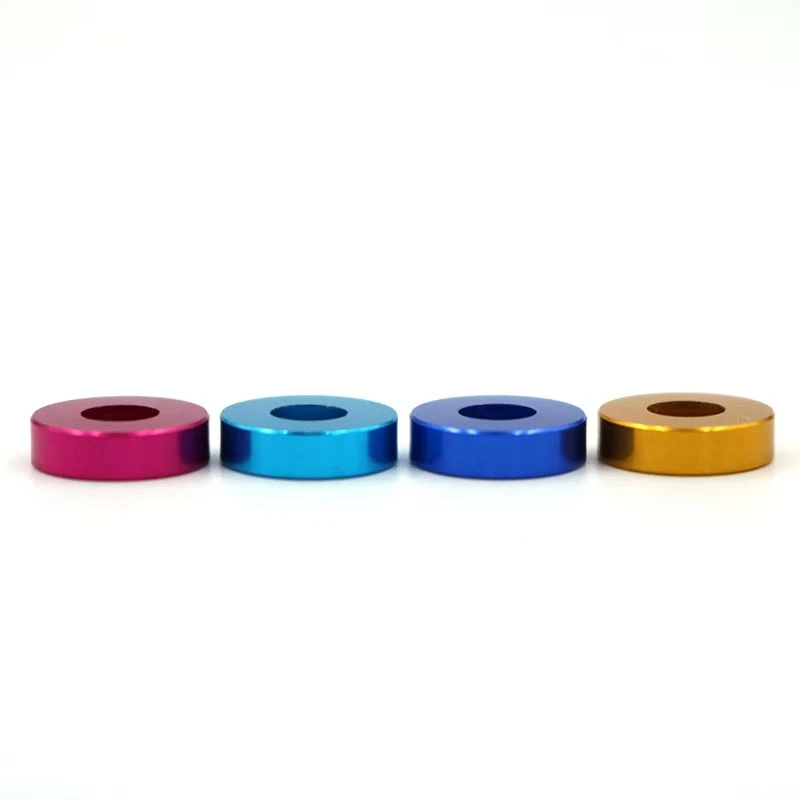

Farebné hliníkové zliatinové okrúhle ploché podložky sú zložky tenkých listov používaných pri mechanickej zostave, predovšetkým na vyplnenie medzier, úpravu nesprávneho vyrovnania, distribučného tlaku alebo zabránenia uvoľneniu. Nasleduje podrobný sprievodca ich použitím, s podrobnosťami rozdelenými podľa konkrétnych požiadaviek na aplikáciu.
I. Prehľad produktu
Materiál: hliníková zliatina (ľahká a odolná voči korózii, s farebnou oxidovou vrstvou pre estetiku a prevenciu hrdze).
Typ: okrúhle ploché podložky (neprrakové podložky), s hladkou povrchom a jednotnou hrúbkou.
Špecifikácie: M3/M4/M5/M6/M8.
Aplikácie: Plnenie medzier v montáži, distribučný tlak, zabránenie uvoľneniu a nastavovanie tolerancií.
II. Scenáre základného použitia
Kompenzácia medzery (kľúčový bod)
Problém: Medzi skrutkou a otvorom je nesprávne zarovnanie.
Riešenie: Vyberte podložku s vnútorným priemerom, ktorý sa zhoduje s skrutkou (M5) a vonkajším priemerom o niečo väčší ako otvor, aby ste vyplnili radiálnu medzeru.
Technika: Skladanie viacerých tenkých podložiek umožňuje jemné doladenie hrúbky.
Distribúcia tlaku: Používa sa na spojenie mäkkých materiálov (plasty, drevo), aby sa zabránilo kopaniu hlavy skrutky do základného materiálu.
Proti-laozingové pomôcky: Používajte s pružinovými podložkami (ploché podložky na dne, pružinové podložky na vrchu) na zníženie vibrácií a uvoľnenia.
Umiestnenie a izolácia: farebné kódovanie rozlišuje rôzne veľkosti (napr. Red=m5, modrá=m4); Izolácia zliatiny hliníka sa môže použiť v antistatických aplikáciách.
III. Inštalačné kroky
Výber modelu
Vnútorný priemer: Musí sa striktne zhodovať s priemerom skrutky.
Vonkajší priemer: Musí byť väčší ako kontaktný povrch, zvyčajne štandardná veľkosť (podložky M5 majú vonkajší priemer 9 mm).
Hrúbka: Vyberte na základe množstva vôle.
Proces montáže: Vyčistite povrchy skrutiek, matice a kontaktu.
Sekvencia: skrutka → plochá podložka → obrobok → matica. Po manuálnom predtiahnutí predtiahnutia utiahnite kľúče do mierneho krútiaceho momentu, aby ste predišli deformácii zliatiny hliníka.
Preventívne opatrenia pre viacvrstvové stohovanie: Na zabránenie kumulatívnym toleranciám by sa nemalo používať viac ako tri vrstvy; Uprednostňuje sa jedna hrubá vrstva.
Iv. Bežné problémy a riešenia
Škliník: Vnútorný priemer príliš veľký → Nahraďte presne zhodnú veľkosť.
Deformácia: Sprísnenie nadmerného utiahnutia → Aplikujte štandardný krútiaci moment (napr. 8-10 nm pre M5 skrutky).
Korózia: Vyhnite sa priamym kontaktom s meďou a oceľou (môže sa aplikovať izolačný povlak).
V. Odporúčania výberu
Farba: Na základe požiadaviek na identifikáciu montáže (napr. Rozlišovanie medzi novými a starými časťami počas opravy).
Alternatíva: Pre aplikácie s vysokým zaťažením sa odporúčajú podložky z nehrdzavejúcej ocele.
Prostredníctvom správneho výberu a štandardizovanej inštalácie dokážu ploché podložky z hliníkovej zliatiny účinne riešiť problémy s distribúciou medzery a tlaku pri mechanickej zostave a zároveň zlepšiť estetiku.
Ak chcete získať ďalšie technické špecifikácie alebo šablóny kreslenia, kontaktujte nás. Toto riešenie vyvažuje všestrannosť s flexibilitou prispôsobenia, vďaka čomu je vhodná na rýchlu integráciu do výroby.
Pri výbere si všimnite, že podložky zliatiny hliníka nie sú vhodné pre prostredia presahujúce 150 stupňov alebo pre ultra vysoké pripojenia. Odporúča sa, aby sa používali s krútiacim momentom na optimálne výsledky predpätia.
