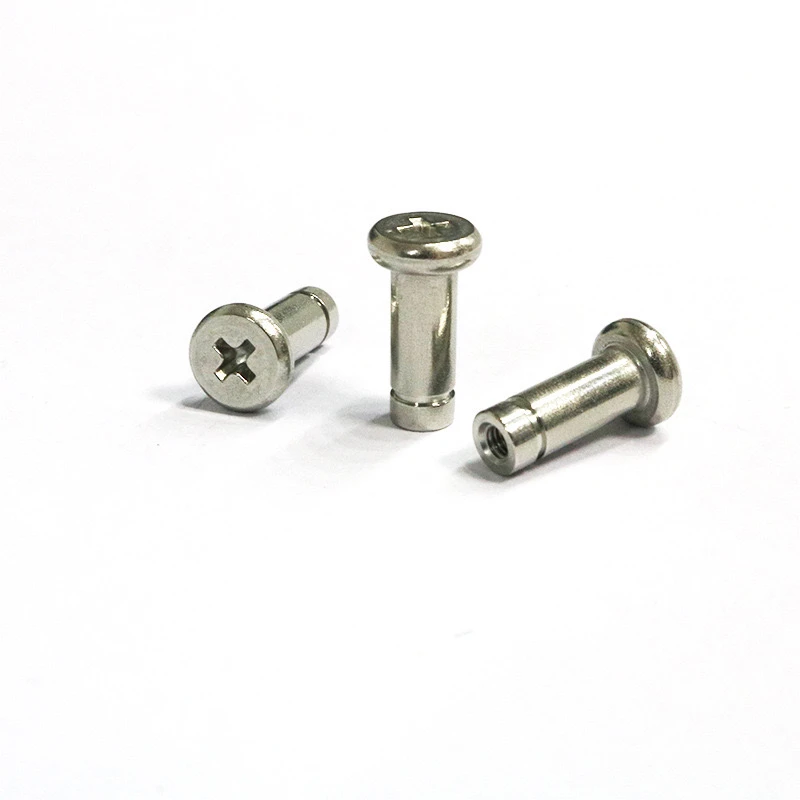

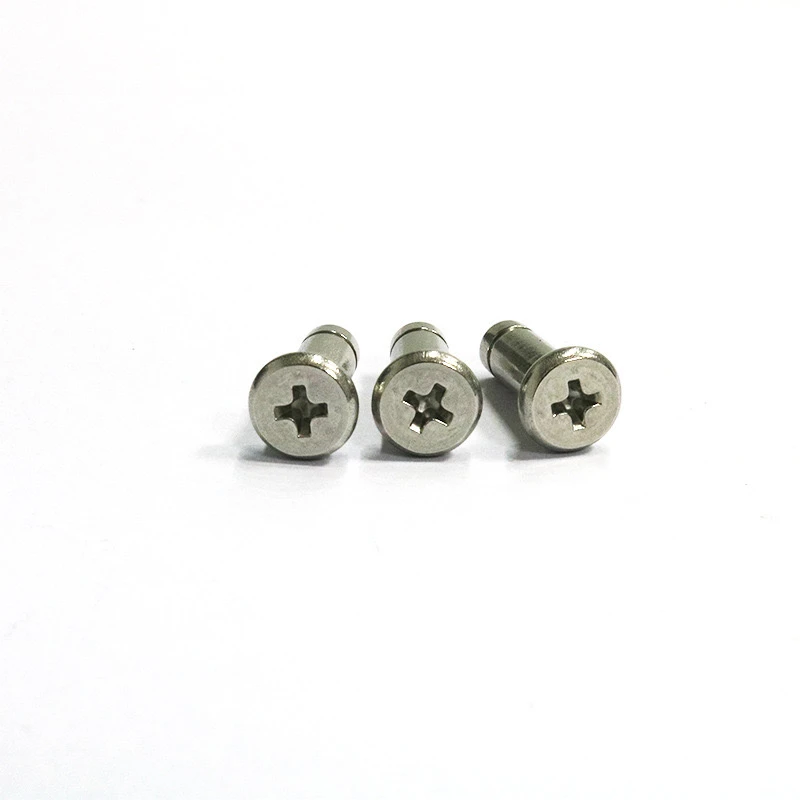

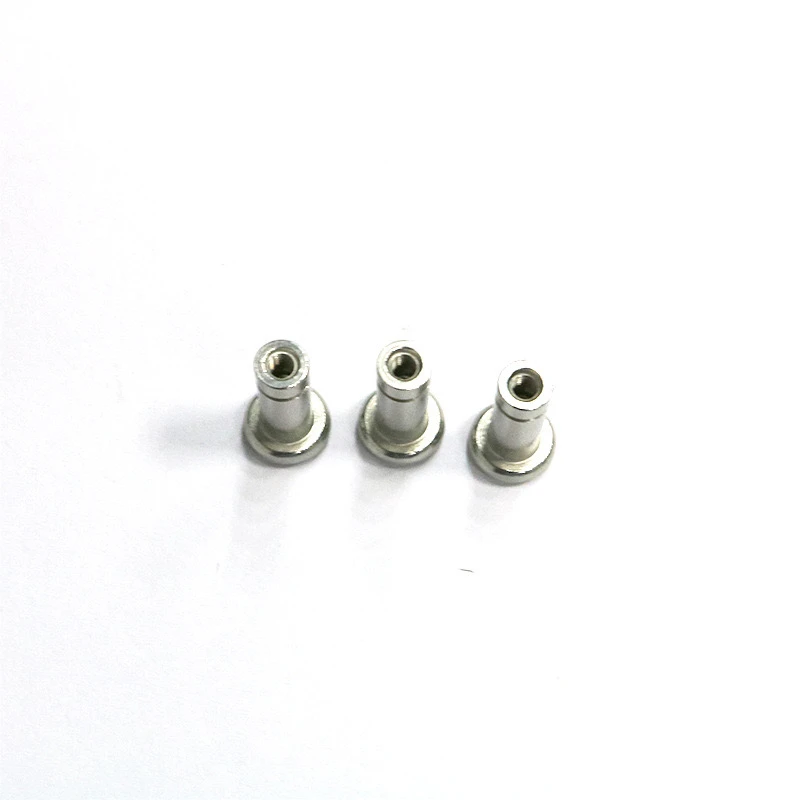

Nehrdzavejúca oceľ 304 krížová plochá slopje viacúčelové upevnenie, ktoré sa zvyčajne používa na mechanické polohovanie, axiálnu fixáciu alebo s krúžkami na dosiahnutie funkcie anti-kvapiek. Nasleduje podrobný opis jeho použitia a súvisiacich bezpečnostných opatrení.
1. Analýza funkcií komponentov
Materiál z nehrdzavejúcej ocele 304: odolný proti korózii, odolný voči vysokej teplote, vhodný pre vlhké alebo kyslé prostredie.
Dizajn plochej hlavy: Môže byť nainštalovaný s krížovým skrutkovačom, plochá hlava poskytuje splachovaciu plochu, aby sa predišlo rušeniu z hrčiek.
Slotted Structure: Slot sa používa na inštaláciu kruhu, aby sa zabránilo axiálnemu pohybu kolíka.
Vlastnosti polohy: Presné ovládanie polohy zostavy, často používané na zarovnanie dier hriadeľa alebo na opravu otáčajúcich častí.
2. Inštalačné kroky
1. Príprava: Pripravte nástroje krížový skrutkovač, kliešte krúžní a v prípade potreby kladivo.
Inšpekcia: Potvrdzujte, že priemer PIN sa zhoduje s priemerom otvoru a poloha drážky Circlip je v súlade so špecifikáciami krúžkov.
2. Nainštalujte kolík: Zarovnajte kolík s montážnym otvorom, vložte ho ručne a jemne ho zatlačte do vopred určenej polohy. Ak je príliš tesný, naneste malé množstvo mazacieho oleja.
Utiahnutie: Závesný kolík je možné utiahnuť krížovým skrutkovačom; Neutarovaný špendlík je potrebné využiť na miesto, aby sa predišlo násilnému poškodeniu zárezu.
3. Inštalácia Circlip: Vyberte kruhy typu E alebo Circlips typu C, ktoré zodpovedajú šírke slotu.
Metóda fixácie: Pomocou klieští Circlip otvorte krúžok, vložte ho do slotu kolíka a uistite sa, že je úplne zabudovaný. Ak neexistujú žiadne kliešte na krúžky, môžete namiesto toho použiť kliešte na ihlové nosy, ale buďte opatrní, aby ste predišli deformácii krúžku.
4. Umiestnenie Aplikácie: Ak sa používa ako cvok, prejdite časťou, ktorá sa má opraviť, a zaistite oba konce orechmi alebo krúžkami. Ak je potrebné presné zarovnanie, pred sprísnením iných skrutiek môžete použiť PIN na dočasné umiestnenie.
3. Preventívne opatrenia
Opatrenia proti lizúne: Po inštalácii krúžku skontrolujte, či sa úplne vloží do slotu, av prípade potreby aplikujte lepidlo vlákna.
Limit zaťaženia: Pevnosť v ťahu nehrdzavejúcej ocele 304 je asi 520 mPa; Vyvarujte sa preťaženiu.
Inšpekcia údržby: Pravidelne skontrolujte, či má krúžok elastický zlyhanie a či je kolík opotrebovaný alebo korodovaný.
Tipy demontáže: Najprv odstráňte krúžok pomocou klieští Circlip a potom pomocou sťahovača alebo skrutkovača vytlačte kolík.
Iv. Typické scenáre aplikácií
Prevodový systém: Opravte axiálnu polohu prevodových stupňov a kladiek.
Presné vybavenie: Umiestnenie hlavne optických nástrojov.
Zostavacia linka: Pinovodný kolík s rýchlym spôsobom.
V. Bežné riešenie problémov
Circlip spadne: Vymeňte elastický krúžok alebo pridajte tesnenie.
PIN ROST: Pravidelne naneste mastnotu proti prasknutiu alebo inovujte na 316 z nehrdzavejúcej ocele.
Prostredníctvom správnej inštalácie a údržby môžu komponenty významne zlepšiť stabilitu a životnosť zariadenia. Ak je potrebná vyššia pevnosť, zvážte použitie kolíkov z nehrdzavejúcej ocele 17-4.
