Spôsoby vkladania mosadzných orechov do plastových častí
Mosadzné matice môžu byť zabudované do plastových častí pomocou rôznych metód, vrátane formy počas formovania, lisovania za horúca, ultrazvukového vloženia a za studena. Medzi nimi,vloženieje najbežnejšou a najčastejšie používanou metódou, ktorá sa zvyčajne vykonáva pomocou stroja s horúcim metrom alebo manuálnym elektrickým spájkovacím železom.

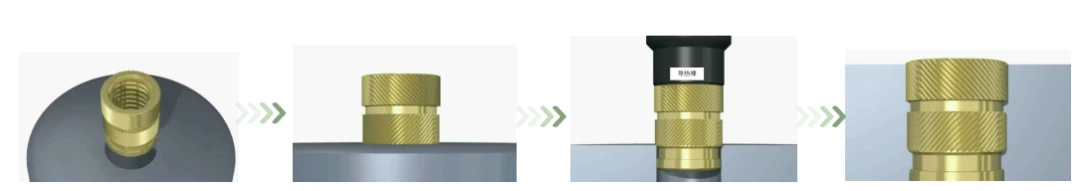

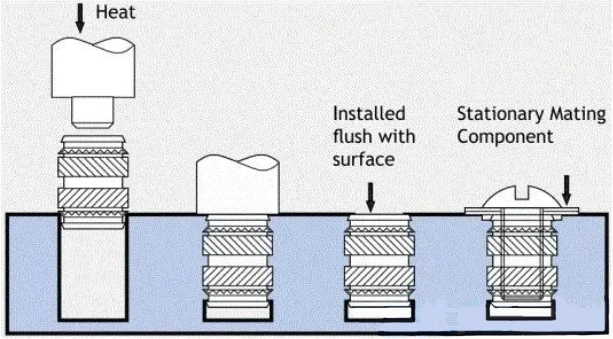

Pri vkladaní horúceho melt je mosadzná matica zahrievaná na určitú teplotu, zmäkčuje plastickú a potom pritlačenú dovnútra. Táto metóda vytvára relatívne nízke vnútorné napätie a zároveň poskytuje vynikajúci odpor s vytiahnutím a krútiacim momentom.
Stroj na vkladanie orechov s horúcim mellitom - pracovný princíp
Stroj používaPrincíp fúzie elektrického vykurovania, Presné regulovanie zmien teploty v kombinácii s mechanickými zariadeniami na dosiahnutie vloženia. Je obzvlášť vhodný pre výrobky, ktoré je ťažké zvárať, nepravidelný tvar alebo relatívne veľkú veľkosť.
Používa sa na plastové zváranie, vkladanie orechov, nitovanie a podobné aplikácie.
Proces vkladania orechov s horúcimi meltmi
Kŕmenie vibrácií
Prevádzkovateľ musí na začiatku každého posunu načítať požadovaný počet mosadzných matíc do vibračného podávača. Systém automaticky usporiada narušené orechy do usporiadanej sekvencie. Maximálna rýchlosť kŕmenia môže dosiahnuť 200 kusov/minútu.
Vykurovanie a kŕmenie
Orechy opúšťajú vibrujúci podávač a posuňte sa do vysokoteplotnej trubice (s nastaviteľnými nastaveniami teploty). Po predhrievaní v vykurovacej zóne sa privádzajú do hlavy stroja, pripravené na vloženie.
Vkladanie
Predhrievané orechy sú pritlačené do plastového krytu pri hlave stroja. Môže sa nastaviť teplota vloženia a použije sa obmedzovač umiestnenia.
Pohyb
Axy x, y a z sú poháňané a presne umiestnené prostredníctvom naprogramovaného riadenia.
Parametre riadenia kľúčov:
Teplota hlavy horúceho
Predhrievací čas
Vkladanie času

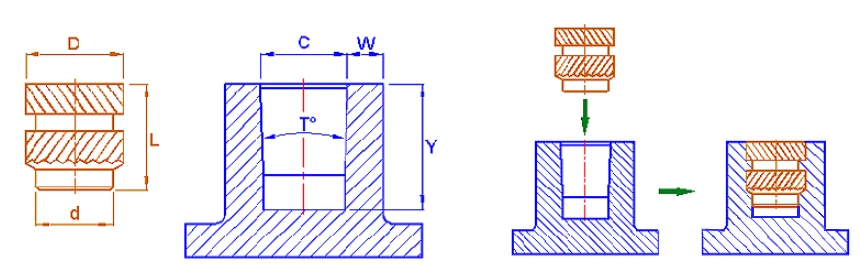

Zodpovedajúce plastové otvory s orechmi
D: Vonkajší priemer orechov
L: Dĺžka orechu
d: Priemer základnej matice
C: Plastový priemer diery
W: Hrúbka steny plastových otvorov
Y: Hĺbka plastových otvorov
Tendrozmer (základná matica) - tiež nazývaná časť vodiaceho polohovania - zapadá doCSekcia (plastový otvor) pred vložením. Dno maticedČasť by mala byť o niečo menšia ako priemer vnútorného otvoru plastového šéfaCUmožnenie umiestnenia.
TenDRozmer (vonkajší priemer maticu) sa zhoduje sCrozmer (priemer plastového otvoru). Napríklad v matici mobilných telefónov je priemer plastu vnútorného otvoru zvyčajne o 0,25–0,3 mm menší ako vonkajší priemer matice.
TenLrozmer (dĺžka matice) zodpovedáYrozmer (hĺbka plastových otvorov). Hĺbka otvoru je zvyčajne 0,5 - 1,0 mm hlbšia ako dĺžka matice, aby sa zabezpečila rezervoár živice.
W(hrúbka steny) by mala byť vo všeobecnosti 0,8–1,0 mm alebo viac. Čím väčšia je veľkosť matice, tým väčšia je požadovaná hrúbka steny.
Výhody a aplikácie orechov s horúcim spôsobom
Výhody:
Ľahké montáž a demontáž
Vysoký odpor a krútiaci moment
Opakovane použiteľné vlákna so silným blokovacím výkonom
Nižšie požiadavky na zručnosti operátora, spoľahlivé upevnenie
Dizajn na úsporu v dĺžke
Zjednodušený dizajn otvoru
Vhodný pre určité podmienky vysokej teploty
Aplikácie:
Mosadzné orechy za horúca sa bežne používajú v elektronike, hardvéri, plastoch, osvetlení, hračkách, sanitárnych výrobkoch, nábytku, zdravotníckych pomôckach a športovom vybavení.
Príklady zahŕňajú:
Plastové puzdrá laptop
Kryty zariadenia GPS
Routerové kryty
Mobilné telefóny
Bezdrôtové komunikačné zariadenia
Plastové kryty domáceho spotrebiča
Automobilové diely
Ventily
Elektrické spínače
