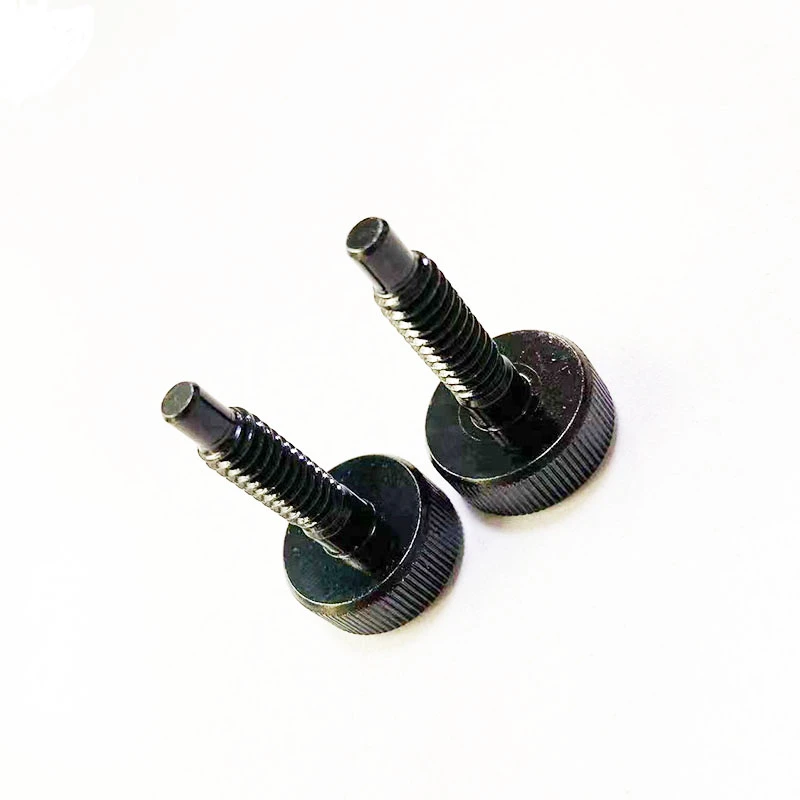

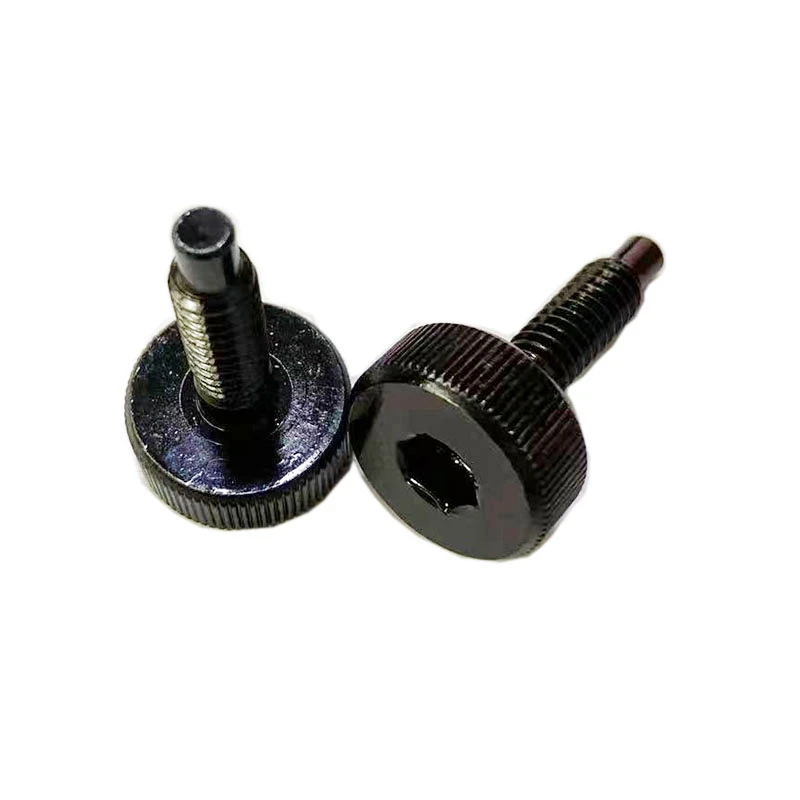

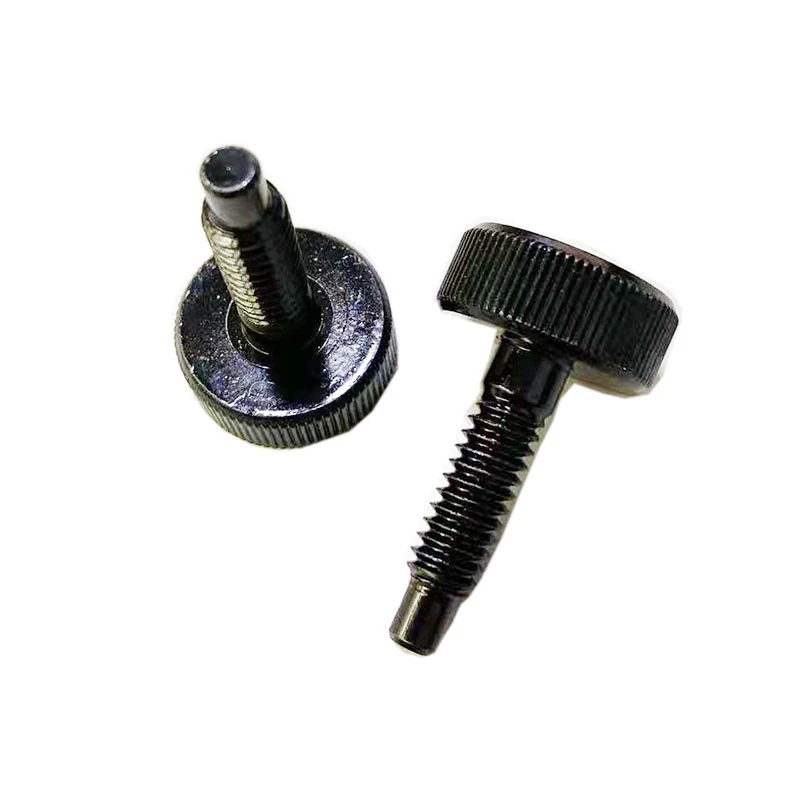

Viacerých staníc za studenaAmerická priama šesťuholníková skrutkaje presný mechanický upevňovač, ktorý kombinuje vysokú pevnosť, pohodlnú inštaláciu a vlastnosti proti sklzu . Nasleduje podrobný opis jeho požiadaviek na prispôsobenie, ktorý zohľadňuje technické body a uskutočniteľnosť výroby .
1. požiadavky na základné parametre
Štandardy
Štandardné špecifikácie: American ASME B18 . 3 alebo štandardy špecifikované zákazníkom.
Konvenčné možnosti: z nehrdzavejúcej ocele 304 alebo 316, uhlíková oceľová stupeň 8 . 8 alebo stupeň 10.9, galvanizovaná alebo niklová.
Špeciálne požiadavky: mosadz, zliatina titánu .
Rozmery a tolerancie
Špecifikácie vlákna: Séria UNC/UNF, musia byť zadané kritériá akceptácie GO a NO-GUER .
Veľkosť hlavy: šesťuholníkový otvor podľa veľkosti ASME B18.3.
Knullingové parametre: Straight Knurling, odporúčané 0.8-1.2 mm thit, zvýšenie vonkajšieho priemeru 0.1-0.3 mm .
Procesné požiadavky
Nadpis za studena: Spracovanie viacerých staníc, aby sa zabezpečilo, že koaxiálnosť medzi hlavou a tyčou je menšia alebo rovná 0 . 05 mm.
Tepelné spracovanie: Uhlíková oceľ sa musí zmierniť a nehrdzavejúca oceľ môže byť voliteľne ošetrená roztokom .
Povrchové ošetrenie: hrúbka náteru, čas testu soľného spreja .
2. Podrobnosti o vlastných kľúčoch
Knullingový dizajn: axiálne priame čiary (aby sa predišlo prierezovým čiarom ovplyvňujúcim pocit), dĺžka rýnlingovej oblasti väčšia alebo rovná 1 . 5 -násobok priemeru skrutky.
Test proti sklzu: Vyžaduje sa správa o teste krútiaceho momentu (napríklad krútiaci moment utiahnutia ruky väčší alebo rovný 0 . 5n · m).
Šéfka
Hexagonálna hĺbka: Aspoň 1 . 2 -krát väčšia ako šesťuholníkový kľúč a fillet procesu 0,3 mm je rezervovaný na spodku, aby sa zabránilo praskaniu.
Skosenie: okraj hlavy musí byť skosený 0.1-0.2 mm, aby sa predišlo škrabancom zostavenia .
Špeciálne požiadavky
Označenie: laserové označenie na hlave .
Balenie: Balenie pľuzgierov proti škrabke, množstvo na škatuľu je rozdelené na 1 000 kusov/kusov .
III . kontrolu a dodanie kvality
Testovacie položky
Kľúčové položky: vlákno go/no-goer, test tvrdosti, priľnavosť Knulling .
Inšpekčný pomer: Úplná kontrola prvého kusu, vzorkovanie šarží .
Podpora dokumentu: Správa o materiáli, graf toku procesov, Správa o inšpekcii v plnej veľkosti, je potrebné poskytnúť .
Iv . spoločné vyhýbanie sa problémom
Výber materiálu: Zadanie z nehrdzavejúcej ocele musí používať špeciálne stupne voľného mazania, aby sa predišlo praskaniu .
Zrúcanie zubov: Upravte tlak a proces žíhania .
Presnosť vlákna: Pridajte proces valcovania vlákna po nadpise za studena, aby ste opravili toleranciu .
V . Návrhy komunikácie dodávateľa
Jasne poskytujte výkresy a kľúčové rozmery a tolerancie musia byť označené .
Vyžadujte správu o skúške formy (vrátane odhadu životnosti plesní) .
Vyjednávajte podmienky manipulácie s chybný produkt .
