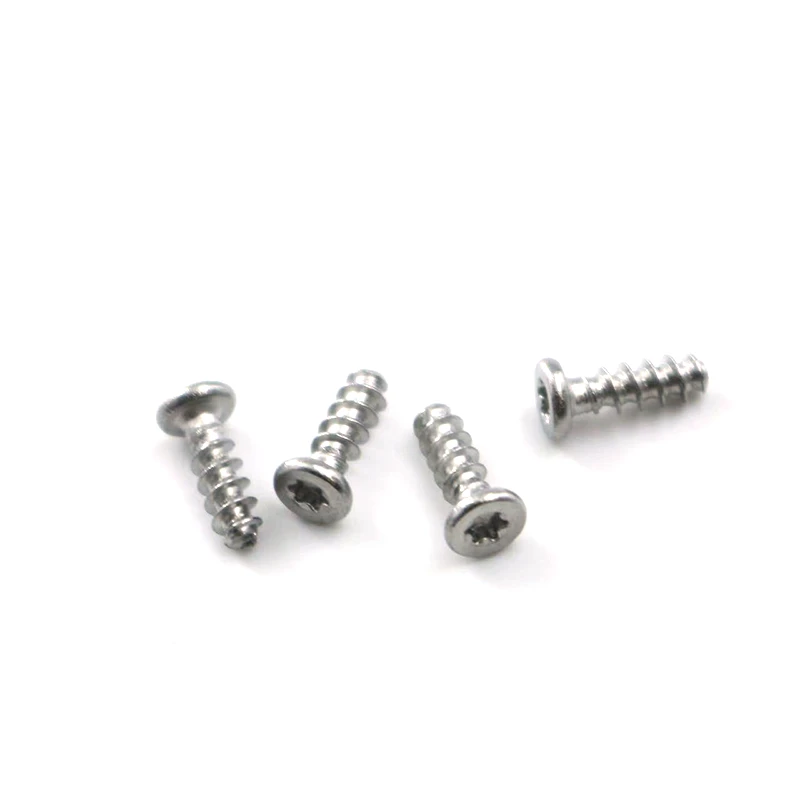

Tenká - Head, Internal Torx K2, K2.5, K3, K4 a K5 Plastické self - Taping skrutky sú špeciálne navrhnuté pre plastové výrobky. Obsahujú tenkú hlavu s vnútorným otvorom Torx. Nasledujúce informácie poskytuje podrobné informácie o prispôsobení tenkého - hlavy, interná séria Torx KSelf - klepnutím skrutiek.
Tenká - hlava, interná séria Torx Kself - poklepajúcimi skrutkami
Typ: Self - Taping Screck
Typ hlavy: tenká pultová hlava
Hrúbka hlavy je nižšia ako štandard pre štandardné pulzné hlavy, dosahuje lepší pulzný efekt a plynulejší vzhľad v tenkých - valcovaných plastových častiach.
Drážkový typ: Phillips
Uprednostňuje sa drážka PH2 (vhodná pre K4 a nižšie). V prípade väčších veľkostí, ako je K4,5 a K5, je možné zvážiť drážku PH3 za väčší krútiaci moment.
Typ vlákna: K - type, tiež plastové - špecifické vlákno. Je vybavený širokým rozstupom vlákna, vysokým, ostrým niťami a ostrejším uhlom hrebeňa, čo uľahčuje prenikanie do plastu bez toho, aby spôsobilo praskanie vnútorného napätia. Tieto skrutky sú vybavené self - vŕtacím bodom, zvyčajne napíšte BP alebo typ C, čo umožňuje rýchle poklepanie bez pred - vyvŕtané pilotné otvory.
Cieľové materiály: Rôzne inžinierske plasty a vyššie - Termoplasty tvrdosti.
II. Základné vlastné parametre
Toto sú základné technické špecifikácie a musia byť jasne označené pri výkrese.
Nominálny priemer: K2: 2,0 mm, K2,5: 2,5 mm, K3: 3,0 mm, K4: 4,0 mm, K5: 5,0 mm. Tolerancia: ± 0,02 mm.
Dĺžka: Vzťahuje sa na celkovú dĺžku. Musia byť špecifikované štandardy merania.
Priemer hlavy: Podľa série K - Thin - Head Standard alebo zákaznícky výkres. Uhol pultu sa musí zhodovať.
Hrúbka hlavy: Menej ako národná/nemecká štandardná hrúbka hlavy. Toto je kritická požiadavka a musí byť tenká, aby sa zabránilo penetrácii alebo zdvíhaniu zadnej tváre v tenkých - kalovaných komponentoch.
Tón vlákna: Podľa štandardu série K - je veľká tón vlákna hlavnou funkciou skrutiek typu K -, ktorá poskytuje silné priľnavosť. Materiál: uhlíková oceľ (1010/1008), štandardná voľba za nízku cenu.
Povrchové spracovanie: prírodný biely zinok, základná prevencia hrdze a úhľadný vzhľad. K dispozícii sú ďalšie povrchové úpravy, ako napríklad ekologické farebné zinkové a niklové pokovovanie, ale to ovplyvní náklady.
Mechanické vlastnosti: Podľa štandardov GB/T 3098.5 alebo ISO 7049, zvyčajne ST2.2 alebo 4,8, s tvrdosťou HV270-HV400. Je dostatočne silný na spojenie plastových častí a odoláva krúteniam.
III. Osobitné technické požiadavky (podľa potreby vynechané/pridať)
Požiadavky na test soľného spreja: Biele ošetrenie povrchu zinku, test neutrálneho soľného spreja najmenej 48 hodín, bez bielej hrdze, 72 hodín, bez červenej hrdze.
Dodržiavanie predpisov ROHS/Reach: Všetky materiály (skrutkové telo, pokovovanie) musia byť v súlade s nariadeniami EU ROHS a musí byť poskytnutá tretí {- Správa o testovaní strany.
Balenie: Pľuzgiere Tray/Roll Balenie/tašky + papierový box. Vyžaduje anti - miešanie a ochranu proti škrabaniu.
Identifikácia a sledovateľnosť: Štítok bude pripevnený na vonkajšiu stranu kartónu, čo naznačuje názov produktu, špecifikáciu, množstvo a dávkové číslo, aby sa uľahčila sledovateľnosť výroby.
V. Dodávkové požiadavky
2D výkresy produktov: vo formátoch PDF a DWG vrátane všetkých kľúčových rozmerov, tolerancií, materiálov, povrchových ošetrení, technických štandardov a ďalších informácií.
Vzorky: Pred začiatkom prvej dávky hromadnej výroby sa musí na potvrdenie (rozmerový, vzhľad a testovanie skúšobnej montáže) poskytnúť najmenej 50 vzoriek každej špecifikácie).
Správa o teste: Poskytne sa poskytnutá správa o inšpekcii prvého -, vrátane úplnej rozmerovej kontroly, správy o teste soľného spreja a správy o materiáli.
Minimálne množstvo objednávky a dodací čas sa musia jasne definovať.
Jadrom tohto prispôsobenia je kombinácia „tenkej hlavy“ a „k - typu plastové vlákno.“ Tenká hlava rieši estetické a štrukturálne problémy v obmedzených priestoroch a tenké- namalové vzory. Vlákno K - zaisťuje rýchle skrutkovanie do plastových materiálov, vysoké vytiahnutie - Odolnosť a vynikajúci odpor so trhliny.
Preto nejde iba o jednoduchú skrutku, ale aj efektívne, spoľahlivé a presné riešenie pripojenia prispôsobené odvetviu moderných plastových výrobkov, najmä pre odvetvia spotrebnej elektroniky a odvetvia domácich zariadení.
