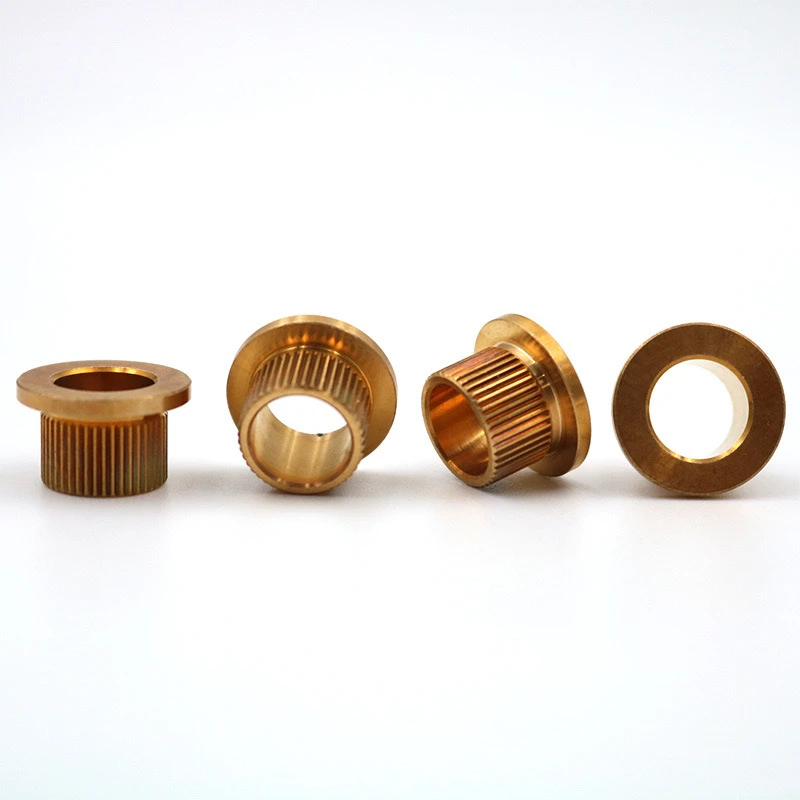

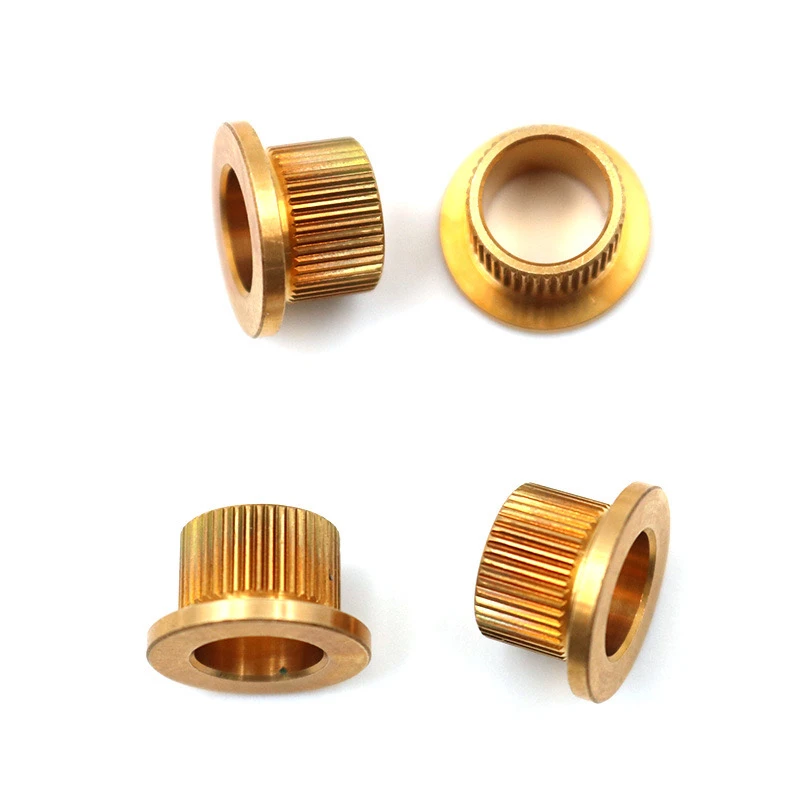

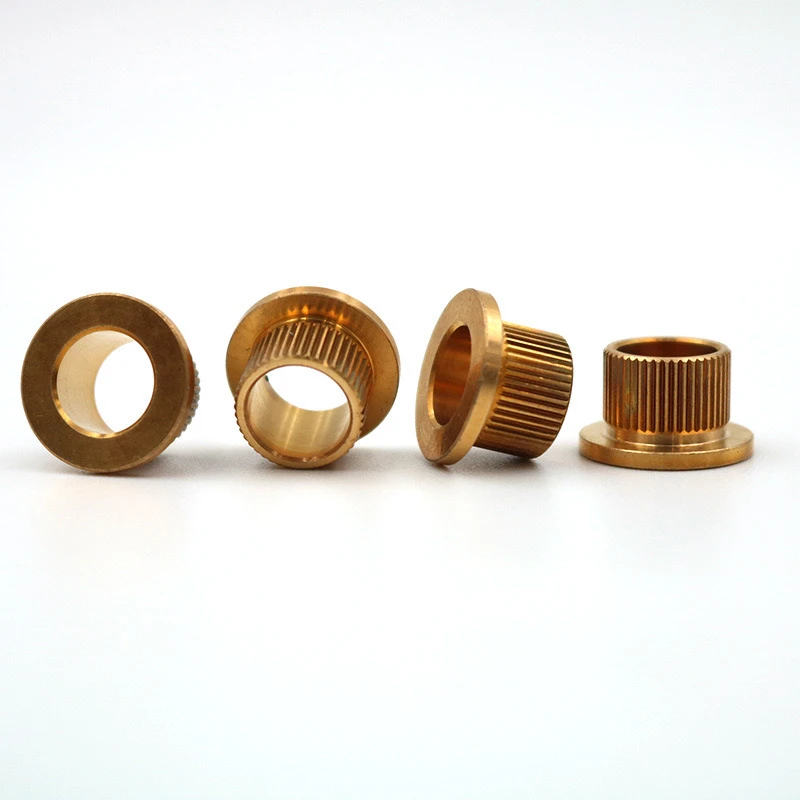

Mosadzný riasný krokFlange Rivet je špeciálne navrhnutý nit, ktorý kombinuje viac štrukturálnych a funkčných charakteristík . jeho základné funkcie a funkcie možno systematicky zhrnúť takto .
1. požiadavky na prispôsobenie základných parametrov
Materiálne špecifikácie
Materiál: Mosadz H62 alebo H65, olovená mosadz C3604 je možné zvoliť aj na zlepšenie výkonu rezania
Tvrdosť: HRB 55-75, je potrebné označiť stav tepelného spracovania
Pevnosť v ťahu: Viac alebo rovná 300 mPa, vojenská známka vyžaduje väčšie alebo rovná 400 mPa
Štrukturálne rozmery
Krok Design: Priemer hlavy D =1.5-2.0 × priemer tyče D, výška kroku H=0.3-0.5 D
Knullingový typ: mesh Knulling, tón zubov 0.6-1.2 mm
Ohra
Ošetrenie povrchom
Plating: voliteľné nikel, cín alebo pasivačné ošetrenie
Osobitné požiadavky: Chemické pokovovanie niklu je vhodné pre scenáre vysokej odolnosti proti korózii
Ii .Kľúčové body riadenia procesu
Tvorba za studena Tvorba Die Life Viac alebo rovná 500, 000 Časy, koaxiálnosť: menšia alebo rovná 0,05 mm
Spracovanie Knulling: Radiálny tlak: 3-5 kn, dvojkolesový kĺbový stroj
Testovacie štandardy
Kľúčové položky: Hlavný kruh menší alebo rovný 0,1 mm, integrita profile zubov Knulling väčšia alebo rovná 90%
Plán vzorkovania: GB/T2828.1 II Úroveň AQL1.0
III . návrhy na prispôsobenie aplikácie
Zodpovedanie pracovného stavu
Vibračné prostredie: Odporúča sa pridávať obsadenie na zadnej strane príruby
Vodivé požiadavky: Uprednostňovanie liečby pasivácie, ktorá nie je platná
Inštalačné usmernenie
Výpočet nitovacej sily: f =0.6 × σb × as (σb je pevnosť materiálu, rovnako ako prierezová oblasť)
Tolerancia otvoru na doske: Odporúča sa porovnávanie úrovne H11
IV . Prispôsobený servisný proces
Technické dokovanie
Vyžaduje sa na poskytnutie:
Schéma prierezu montáže (označenie materiálu a hrúbky susedných častí)
Správa o environmentálnom testovaní (napríklad požiadavky na testovacie testy soli)
Cyklus
Poskytnite riešenie do 3 dní (menej ako 1, 000 kusy)
Poplatok formy: ￥ 800-2, 000 (môže byť zahrnutý do jednotkovej ceny)
Záruka dodávky
Správa v plnej veľkosti prvého kusu vrátane 3D skenovacích údajov)
Dávková záruka (vrátane analýzy materiálového spektra)
V . spoločné vyhýbanie sa zlyhaním
Knulling a posuvné: Zvýšte výšku na viac ako 1,0 mm
Praskanie príruby: Ovládajte deformáciu nadpisu za studena menšiu alebo rovnajúcu sa 65%
Galvanická korózia: Vyhnite sa priamym kontaktom s hliníkovou zliatinou
Toto riešenie berie do úvahy výrobnú uskutočniteľnosť aj spoľahlivosť aplikácie a hmotnosti parametrov je možné upraviť podľa konkrétnych pracovných podmienok . Odporúča sa poskytnúť inštaláciu vzorového testu na overenie adaptability .
Tento návrh dosahuje rovnováhu medzi funkciou, spoľahlivosťou a nákladmi na procesy prostredníctvom koordinovanej optimalizácie materiálov a štruktúr a je vhodný pre potreby presnej zostavy malých a stredných zariadení .
