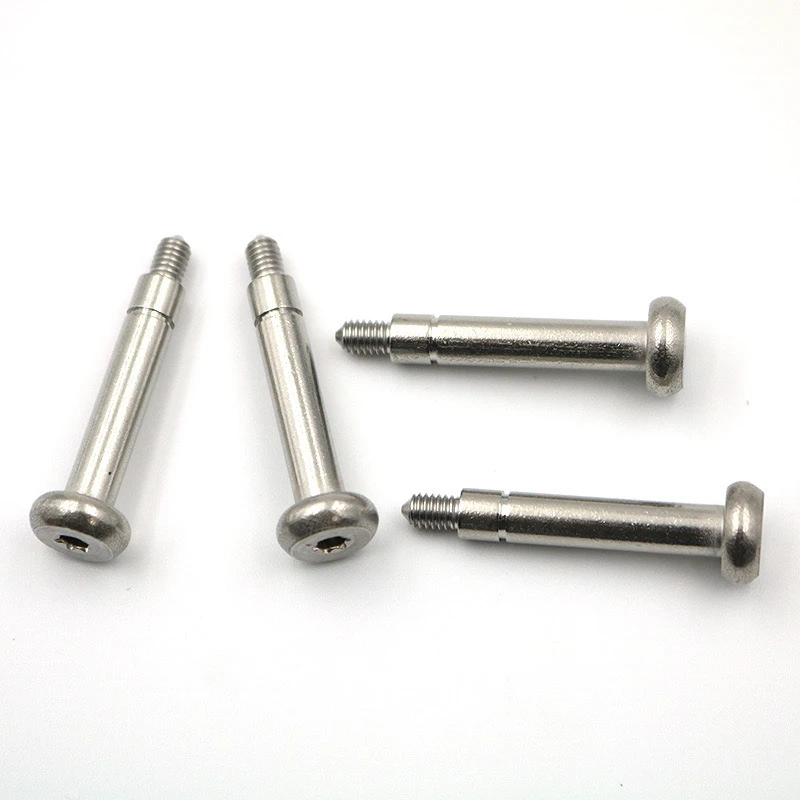

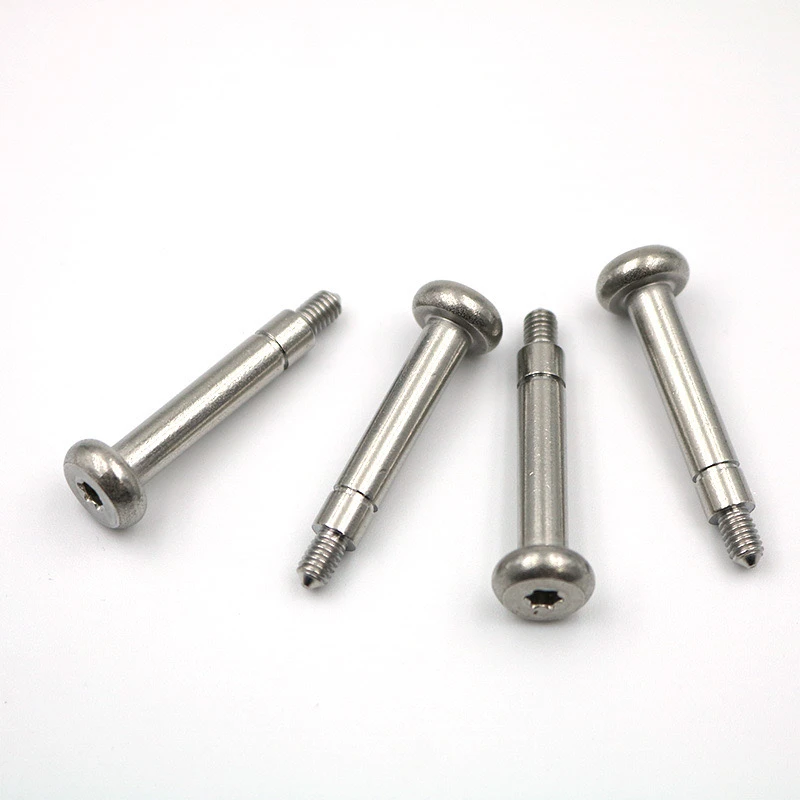

304 nehrdzavejúca oceľHlava panvice, chvost s plumovým kvetom, nás 6-32/m3/m4 skrutky (vrátane dizajnu krokov T10/T15) sú všestranné upevňovacie prvky. Nižšie je uvedené podrobné technické riešenie pre ich prispôsobenie.
1. Potvrdenie základného parametra
MATERIÁLNA ŠTANDARD: 304 Nerezová oceľ (stupeň A2), kompatibilná s normami ASTM F593/AISI; Test soľného spreju väčší alebo rovný 96 hodín.
K dispozícii sú zmiešané špecifikácie: vlákno USA 6-32, Metric M3 a M4 (vyžaduje sa samostatná ponuka). Dĺžka závitu je predvolená na priemer 2x a je nastaviteľná.
II. Špeciálne požiadavky na hlavu
Hlava panvice, kompozitná štruktúra slivkového kvetu

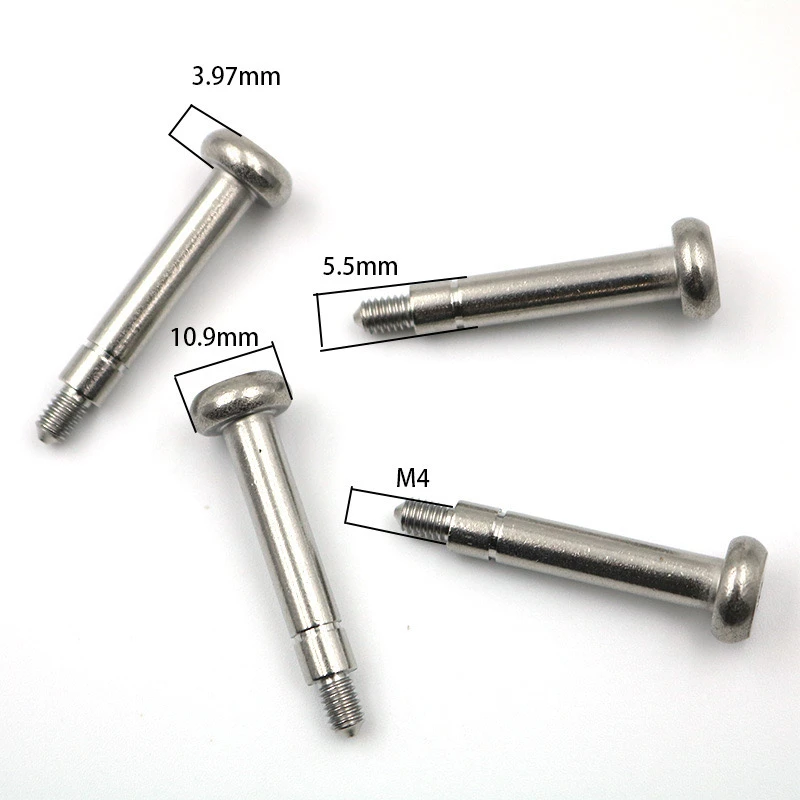

Priemer hlavy panvy: φ6,5 mm ± 0,1 pre 6-32, φ5,5 mm pre M3, φ7 mm pre M4
Typ drážky pera Blossom: T10 (2,74 mm naprieč byty) / T15 (3,27 mm naprieč byty), s hĺbkou drážky väčšia alebo rovná 1,2 -násobku dostupného priemeru skrutky.
III. Funkcie kľúčového chvosta
Špicatý konštrukcia chvosta: uhol olova 30 stupňov ± 2 stupňa, s 0,2 mm plochý koniec na špičke, aby sa zabránilo poškodeniu.
Drážkovanie Krok: Šírka podrezania 0,8-1 mm, uhol prechodu R menší alebo rovný 0,2 mm. Povolené sú nekontrolované leštené sekcie STEM.
Iv. Možnosti povrchovej úpravy
Štandardný povrch
Elektrolytické leštenie
Pasivácia (v súlade s ASTM A967)
Voliteľné vylepšenia: n niklové pokovovanie (5-8 μm), teflónový povlak (12-15 μm).
V. Kontrola kvality
Testované položky:
Test vlákna GO/NO-Go Gauge (Go/No-Go)
Test momentu hlavy (6-32 mm musí dosiahnuť 4,5 n · m)
Vzorkovanie testu soľného spreja
Vyžaduje sa certifikát
Materiálna správa (vrátane obsahu Ni/Cr)
Vyhlásenie ROHS/Reach
Vi. Balenie a doručenie
Štandardné obaly:
Vnútorné balenie: papier odolný voči hrdzu + vrecko na PE
Vonkajšie balenie: kartón (1 000 kusov/kartón, hrubá hmotnosť menšia alebo rovná 15 kg)
Služby prispôsobenia:
Označenie laserom (umiestnenie/obsah je možné prispôsobiť)
Zmiešaný pomer (napr. T10/T15 Groove pomer)
Vii. Poznámky
Dodacia doba: Vývoj plesní: 7 pracovných dní (nové špecifikácie)
Materiálna správa (vrátane obsahu Ni/Cr)
Vyhlásenie ROHS/Reach
Vi. Balenie a doručenie
Štandardné obaly:
Vnútorné balenie: papier odolný voči hrdzu + vrecko na PE
Vonkajšie balenie: kartón (1 000 kusov/kartón, hrubá hmotnosť menšia alebo rovná 15 kg)
Služby prispôsobenia:
Označenie laserom (umiestnenie/obsah je možné prispôsobiť)
Zmiešaný pomer (napr. T10/T15 Groove pomer)
Vii. Poznámky
Dodacia doba: Vývoj plesní: 7 pracovných dní (nové špecifikácie)
Dodávací čas výroby: 15-20 dní
Minimálne množstvo objednávky:
Štandardné špecifikácie: 5 000 kusov/dizajn
Špeciálne špecifikácie: 10 000 kusov alebo viac
Odporúčame poskytnúť výkresy na potvrdenie nasledujúcich rozmerov kľúčov:
① ② Tolerancia prechodu medzi priemerom kroku a hlavným priemerom nite
② Minimálna hrúbka steny medzi hexalobulárnou zásuvkou a vonkajším okrajom hlavy
③ Vyžaduje sa priama dĺžka špičatého chvosta
Prostredníctvom vyššie uvedeného konštrukcie táto skrutka výrazne prekonáva bežné skrutky s plochou hlavou v efektívnosti, spoľahlivosti a prispôsobivosti, čo z nej robí preferované riešenie pre presnú zostavu.
