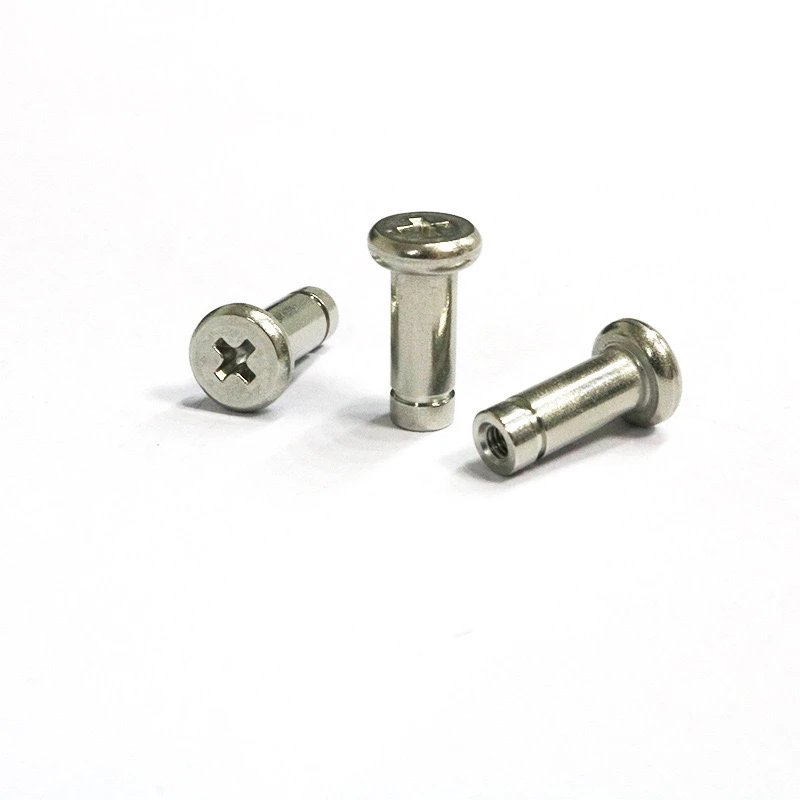

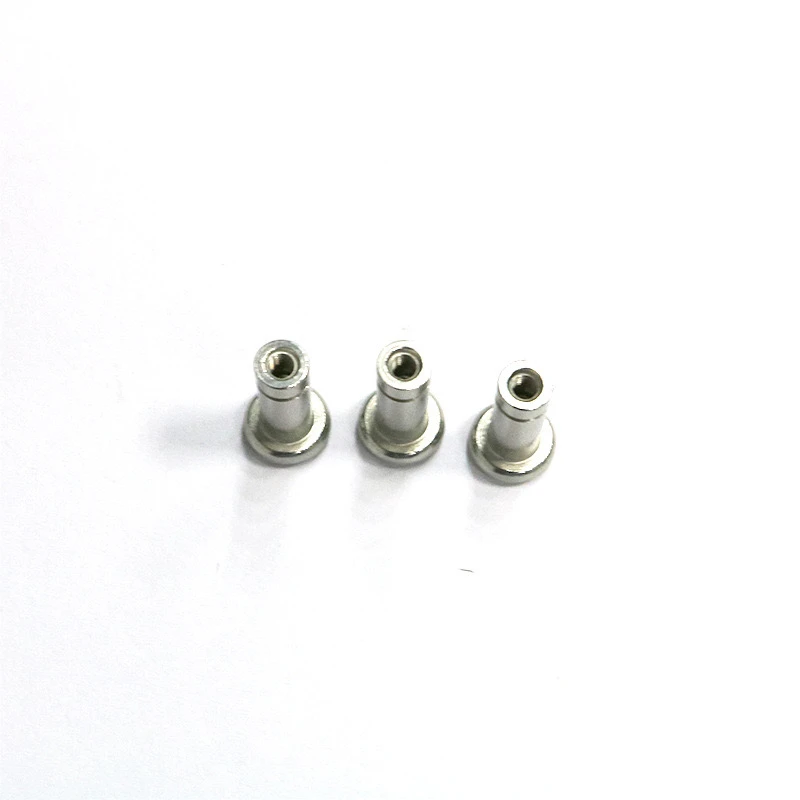

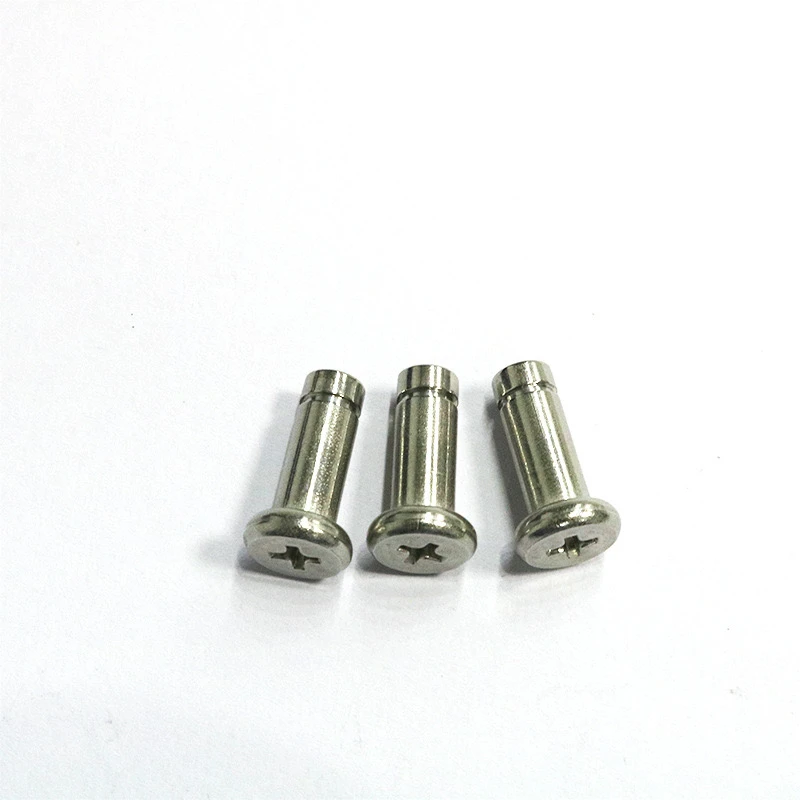

Nehrdzavejúca oceľ 304 krížová plochá slopje viacúčelové upevnenie, ktoré sa zvyčajne používa na mechanické polohovanie, axiálnu fixáciu alebo s zadržiavacím kruhom na dosiahnutie funkcie anti-kvapiek. Nerezová oceľ 304 krížový plochý štrbinový špendlík je presný mechanický konektor. Nasleduje prispôsobiteľný rozsah.
1. Materiálne požiadavky
Materiál:Nehrdzavejúca oceľ 304(ASTM A276/A479 Štandard) a je potrebná certifikácia materiálu.
Odolnosť proti korózii: Potrebujete prejsť testom soľného rozprašovania, bežný je 48 48- Hodinový test neutrálnych soli, bez červenej hrdze.
Tvrdosť: HRB 70-90, je možné upraviť podľa účelu, je potrebné poznamenať.
2. Rozmery a tolerancie
Priemer: Prispôsobené podľa dopytu, tolerancia ± 0. 01 mm.
Dĺžka: Rozsah prispôsobenia 5 mm ~ 1 0 0 mm, tolerancia ± 0,05 mm.
Špecifikácie krížového slotu: šírka slotu {{0}}. 5 mm ~ 2 mm, hĺbka 0,3 mm ~ 1,5 mm (je potrebné poskytnúť výkres alebo štandardné číslo).
Flat Head Chamfer: Predvolená hodnota je 0. 2 mm × 45 stupňov, ktoré je možné upraviť aj podľa situácie.
3. Požiadavky na proces
Povrchové ošetrenie: Predvolené je jasné leštenie, voliteľné pieskové blesk alebo ošetrenie pasivácie.
Spracovanie zárezu: Laserové rezanie alebo presné frézovanie, aby sa zabezpečilo, že nie sú nijaké buriny a symetria menšie alebo rovné 0. 02 mm.
Tepelné spracovanie: Ošetrenie roztoku alebo žíhanie nízkej teploty je vybrané podľa potrieb.
4. Overenie výkonu
Test krútiaceho momentu: Krížové sloty musia vydržať utiahnutý krútiaci moment väčší alebo rovný 1,5 N · m (nastaviteľný podľa veľkosti).
Rovnosť: menej ako alebo rovná 0. 03 mm/100 mm.
5. Označovanie a balenie
Označenie: laserové označenie (musí sa dohodnúť materiál, číslo dávky a použitá pozícia).
Balenie: Papier proti prasknutiu + penový box, 100 ~ 500 kusov na políčko (prispôsobiteľné množstvo).
6. Ďalšie služby
Správa o teste: Poskytnite správy o veľkosti, materiáloch a testovaní tvrdosti tretích strán.
Vzorky: 3 ~ 5 Vzorky sa poskytnú po zaplatení 30% vkladu vopred a hromadná výroba sa uskutoční po potvrdení.
7. Poznámky: sú potrebné podrobné výkresy alebo 3D modely (formát kroku/IGS). Ak nie sú uvedené parametre, budú implementované podľa všeobecných priemyselných štandardov.
Tento typ špendlíka dosahuje rovnováhu medzi vysoko presným polohovaním, pohodlnou údržbou a prispôsobivosťou životného prostredia kombináciou konštrukčného dizajnu a vlastností materiálu. Je to efektívne riešenie pre mechanický prenos a pripojenie.
