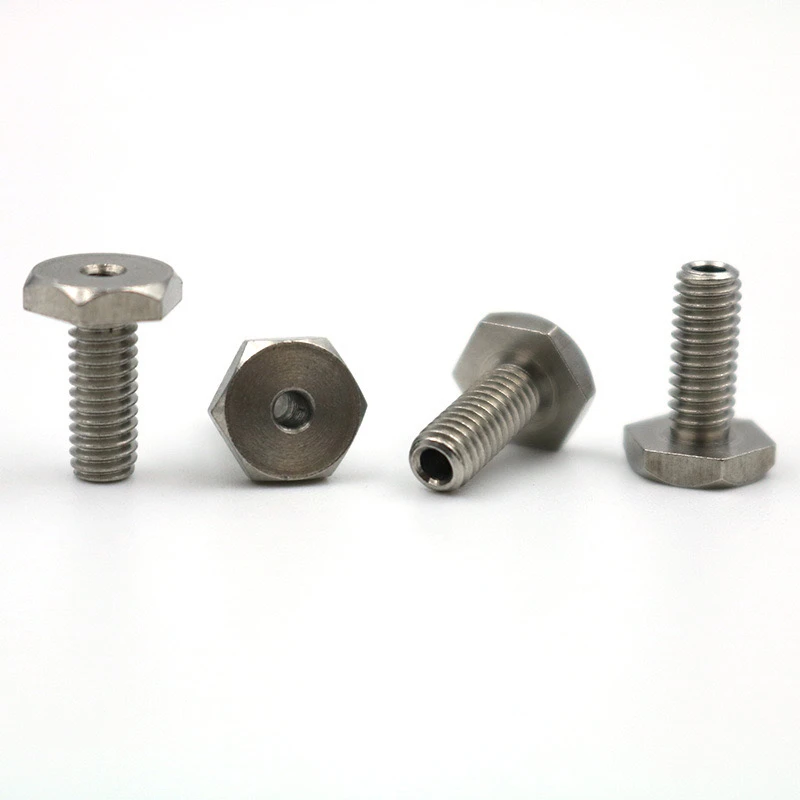

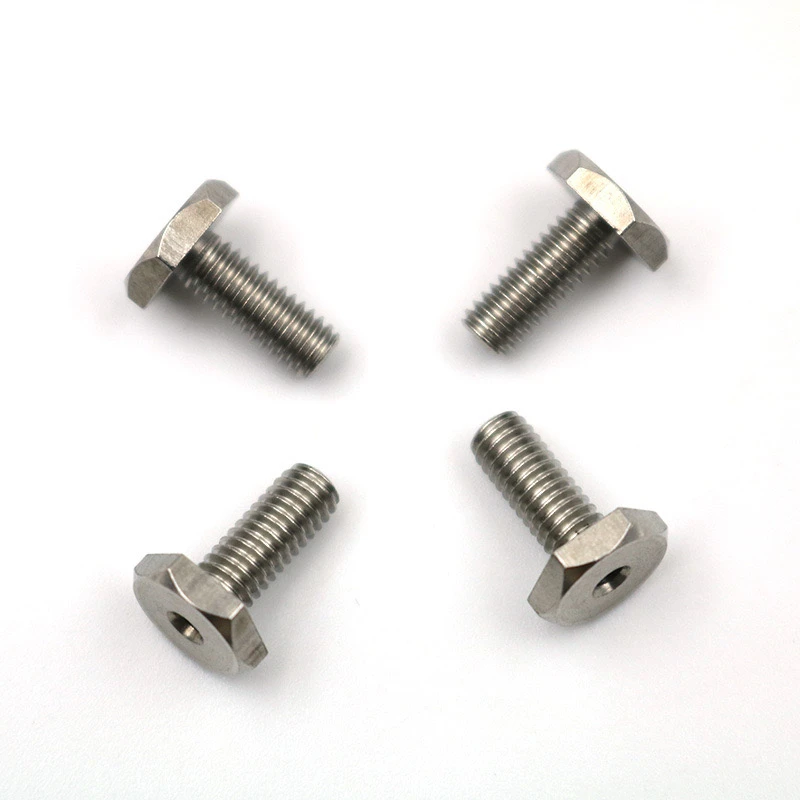

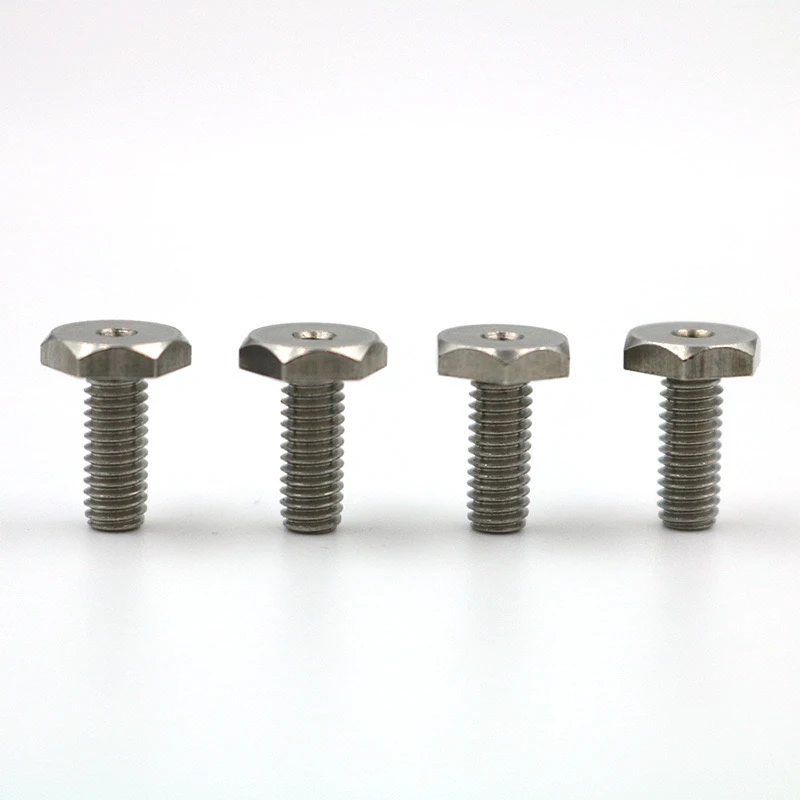

303 nehrdzavejúca oceľneštandardné sústruženia (externé šesťuholníky/interné/externé/duté skrutky) sú špeciálne navrhnuté upevňovacie prvky. Nasleduje podrobný opis prispôsobenia, ktorý zohľadňuje profesionalitu aj praktickosť.
1. Parametre základného prispôsobenia
Materiálne požiadavky
303 z nehrdzavejúcej ocele (ľahko rezateľná) a je potrebná správa o materiáli.
Voliteľné ďalšie ošetrenie: pasivácia, ktorá môže zlepšiť odolnosť proti korózii
Konštrukčný typ
Vonkajšia šesťuholníka: šírka naprieč bytmi, hrúbka
Interné/externé vlákno: Špecifikácie vlákna (metrika/Imperial/American Standard), stupeň presnosti (6H/6G)
DULW Design: Prostredníctvom vnútorného priemeru diery, tolerancia hrúbky steny
Tolerancia veľkosti kľúčov
Vonkajší priemer: ± 0,05 mm (časti presnosti otáčania)
Dĺžka: ± 0,1 mm (menej ako alebo rovná 50 mm), ± 0,2 mm (＞ 50 mm)
Koaxialita: menšia alebo rovná 0,03 mm (duté skrutky potrebujú špeciálne označenie)
Ošetrenie povrchom
Predvolená hodnota: Prírodné leštenie (RA menšie alebo rovné 0,8 μm)
Voliteľné: Plating niklu (5-10 μm), elektrolytické leštenie (lekárska známka)
II. Poznámky k neštandardnému dizajnu
Špeciálne požiadavky na vlákna
Výkresy prierezu sú potrebné pre neštandardné typy zubov
Veľkosť drážky zadného rezania musí byť označená na vnútorné slepé otvory (odporúčané väčšie alebo rovné 1,5-násobku tónu)
Mechanické vlastnosti
Pevnosť v ťahu väčšia alebo rovná 500 mPa (pred notice, ak sa vyžaduje tepelné spracovanie)
Test krútiaceho momentu (podľa DIN 912 štandardnej alebo zákazníckej hodnoty)
Overovanie dutej štruktúry
Prietokový test (časti tekutín musia zabezpečiť úroveň tlaku)
Správa o ultrazvukovej skúške steny (voliteľná)
III. Proces inšpekcie výroby a kvality
Spracovanie technológie
Otáčanie: CNC švajčiarsky stroj (vhodný pre malé časti φ3-20 mm)
Spracovanie vlákna: Vylisovanie/vytláčanie (externé zuby), mletie kohútika/vlákna (vnútorné zuby)
Kontrola kvality
Úplné inšpekčné položky: Veľkosť hlavy, vlákno Go/No-Go Gauge (GO/NO-GO)
Inšpekčné položky vzorkovania: test soľného spreja (72. Neutrálny soľný sprej), tvrdosť (HRB 70-90)
Doručenie dokumentu
Požadované: Certifikácia materiálu, správa o kontrole rozmerov, list o procese povrchového spracovania
Voliteľné: 3D výkresy (formát kroku), súbory PPAP (automobilový priemysel)
Iv. Typické scenáre aplikácií
Zdravotnícke pomôcky: duté skrutky pre diverzné rúry (vyžaduje sa elektrolytické leštenie)
Automatizačné vybavenie: neštandardné šesťuholníkové diely pre inštaláciu serva motora
Polovodiče: Ultra vysoká čistota 303 skrutky z nehrdzavejúcej ocele (ošetrenie odplynenia vákua)
V. Pokyny na ponuku
Minimálne množstvo objednávky: 50-100 kusov (skúšobná výroba). Formy je možné otvoriť pre viac ako 1 000 kusov
Dodacia doba: 7-15 dní (upravené v závislosti od zložitosti)
Poplatok za pleseň: Neštandardný typ zubov/Špeciálna štruktúra tvaru je potrebné vypočítať osobitne
Poskytovanie vzoriek alebo výkresov CAD môže urýchliť proces úvodzoviek. V prípade komplexných častí sa odporúča podpísať technickú dohodu na objasnenie kritérií prijatia.
Prostredníctvom vyššie uvedenej vrstvenej analýzy je možné rýchlo uchopiť funkčnú podstatu a konštrukčné hranice takýchto neštandardných častí, čo je vhodné pre inžiniersky výber alebo komunikáciu prispôsobenia.
