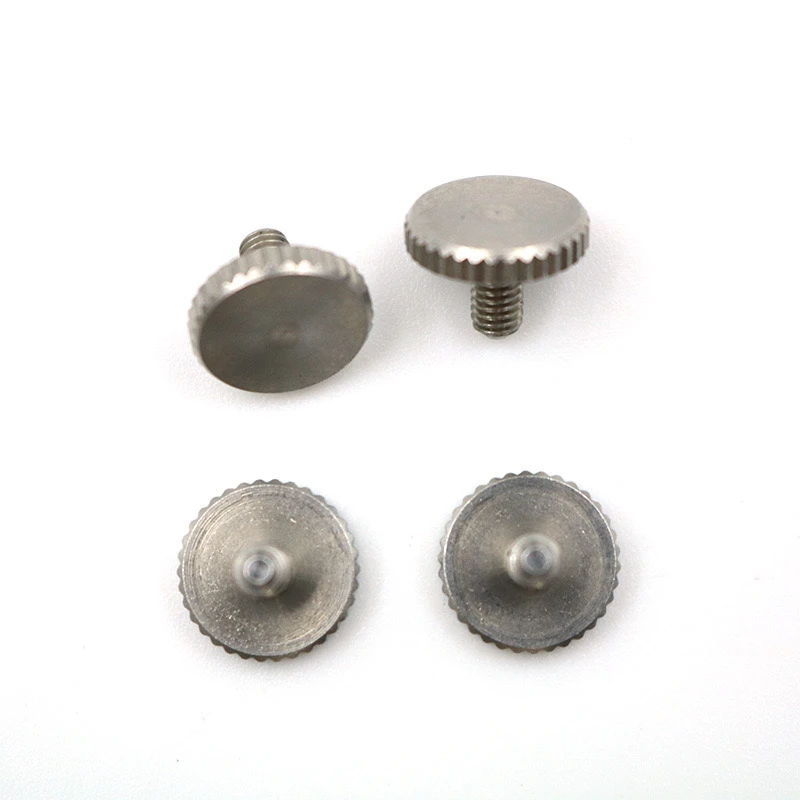

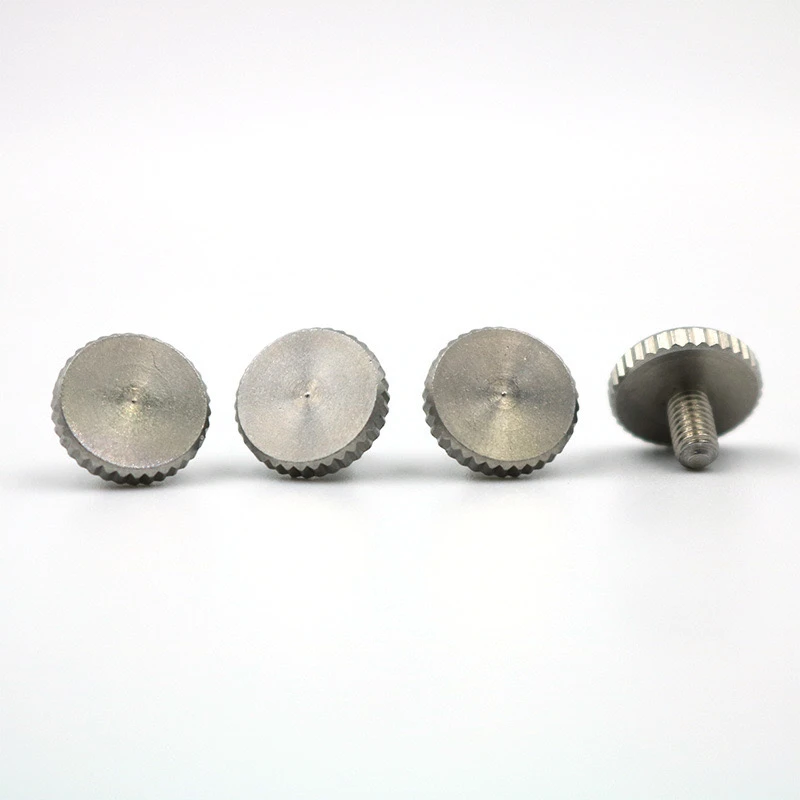

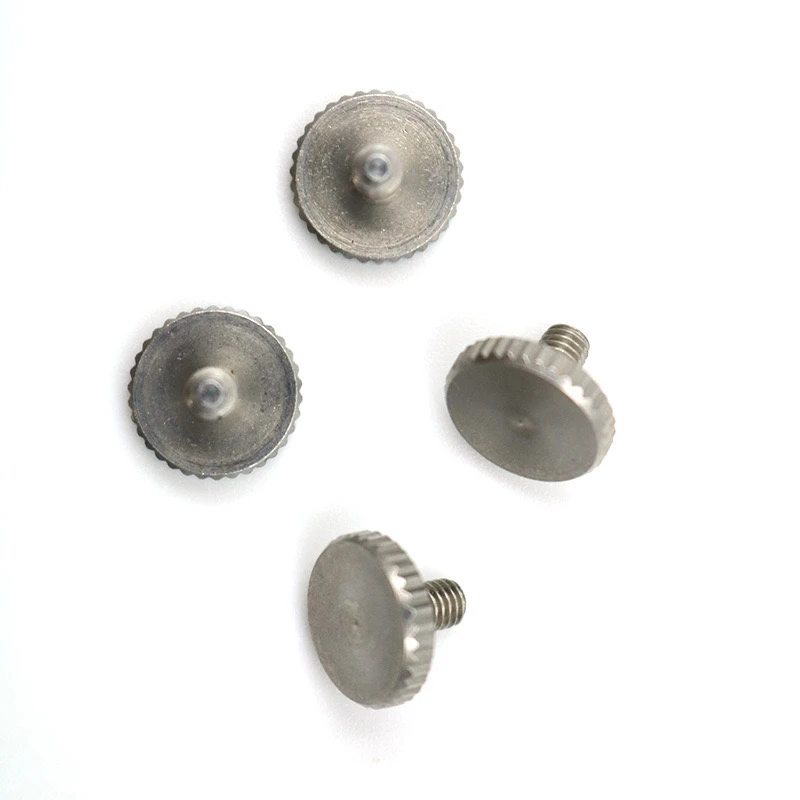

303 Nerezová oceľ American niťje špecifický typ manuálneho upevňovača. Nasleduje podrobné technické riešenie pre jeho prispôsobenie, ktoré zohľadňuje profesionalitu aj praktickosť.
1. Špecifikácie základných parametrov
MATERIÁLNA ŠTANDARD: 303 z nehrdzavejúcej ocele, pevnosť v ťahu väčšia alebo rovná 500 mPa, tvrdosť HRB 70-90.
Povrchové ošetrenie: Predvolená prírodná farebná pasivácia, voliteľné elektrolytické leštenie alebo pokovovanie niklu, uveďte.
Závitové špecifikácie
American Unified Thread (Series Un): napríklad #4-40, #6-32, #8-32 atď. (Vyžaduje sa špecifický kód UNC/UNC)
Tolerancia známka: 2b (predvolené) alebo 3B (ak je potrebná vysoká presnosť)
Dĺžka závitu: celé vlákno alebo segmentované
Náhodné požiadavky
Typ: Priamy rukling (rovnobežne s osou)
Štandard: DIN 82 alebo ANSI B94.6
Modul: {{0}}. 5mm/0. 8mm/1,0 mm
Efektívna šírka: väčšia alebo rovná 1,2 -násobku priemeru hlavy skrutky
Dizajn hlavy
Typ hlavy: okrúhla hlava/plochá hlava/valcová hlava (s diagramom)
Typ slotu: slot/krížový slot/hexagonálny otvor
Priemer hlavy a pomer výšky: podľa nastavenia ASME B18.6.3
II. Kľúčové body technológie spracovania
Automatické spracovanie sústruhu
Vybavenie: Automatický sústruhový sústruhový typ (presnosť ± 0. 01 mm)
Nástroje:
Závit: Vytláčanie karbidu (odporúča sa OSG Exotap)
KNUNLING: Knullingový nástroj s dvojitým kolieskom (HSS pre hrubé vlákno, volfrámová oceľ pre jemné vlákno)
Rezací parametre
Rýchlosť: 1500-2500 rpm
Rýchlosť podávania: 0. 05 mm/rev
Riadenie procesu
Metóda predpätia: Najprv otočte vonkajší priemer rybárskej oblasti na veľkosť stredného rozdielu
Tlak: 300-500 n (vyhnúť sa akumulácii materiálu)
Chladenie: Plne syntetické rezanie tekutiny (koncentrácia 8%-10%)
Požiadavky na deburné: 45 -stupňový komisáreň sa musí pridať do zásuvky nite a riasový okraj je leštený magnetickým leštením, aby sa odstránili ostré hrany.
3. Normy kontroly kvality
Veľkosť: GO/NO-GOURE na detekciu závitov, trojrozmerné meranie kľúčových rozmerov
Knulling: Vizuálna kontrola uniformity textúry, projektor na overenie výšky tónu
Materiál: spektrometer na overenie obsahu S (na zabezpečenie mapraviteľnosti)
Chybná kontrola rýchlosti: Dávka AQL 1. 0, v oblasti Knulling sú povolené mierne značky nožov.
4. Balenie a dodanie
Vnútorné balenie: PVC Blister + Anti-Rust Paper
Vonkajšie balenie: kartón (1 000 pc na škatuľu, hrubá hmotnosť menšia alebo rovná 15 kg)
Označenie: laserové označenie dávky číslo + označovanie materiálu
Cyklus doručovania: 15-20 dni (3 dni pre vzorky, s testovacou správou)
5. Riešenia bežných problémov
Hnitosť závitu → Skontrolujte opotrebovanie klepnutia, vymeňte každých 5 000 krát alebo namiesto toho použite špirálovú drážkovú kohútik.
Knullingové vklady sú veľké → Upravte predknulovací okraj na 0. 8-1. 2-násobok modulu.
Povrchové škrabance → Používajte nylonové grippery alebo pridávajte puzdrá o dráhe dopravníka.
Vyžaduje sa kompletný 2D výkresový alebo 3D krokový súbor a rozmery kľúčov musia byť označené osobitne. Osobitné požiadavky si vyžadujú ďalšie náklady na náradie.
Prostredníctvom vyššie opísaného návrhu a riadenia procesu je zrejmé, že skrutka zasiahne rovnováhu medzi funkčnosťou, účinnosťou výroby a spoľahlivosťou a je vhodná pre požiadavky na používanie strednej a vysokej intenzity.
