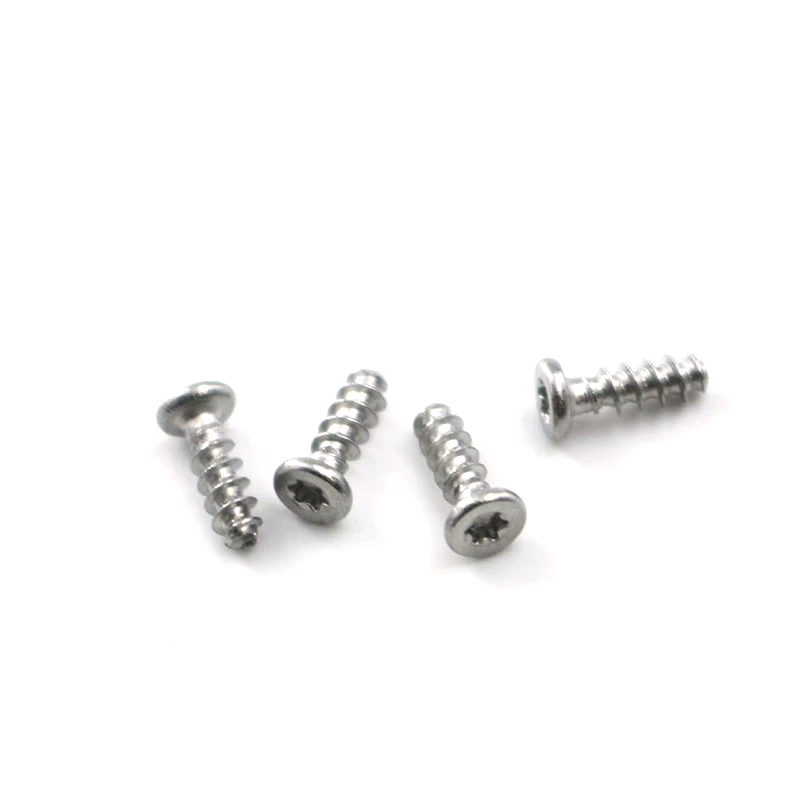

Tenký - hlava Internal Torx K2, K2,5, K3, K4 a K5self - poklepajúcimi skrutkamisú navrhnuté špeciálne pre plastové výrobky. Obsahujú tenkú hlavu s vnútorným otvorom Torx. Ich hlavnou vlastnosťou je, že časť závitu skrutky sa vyrába podľa jedinečného štandardu vlákna K -, pričom číslo nasleduje „k“ predstavujúci nominálny priemer vlákna. Nižšie je uvedený podrobný úvod do hlavných funkcií produktu.
I. Funkcia základného dizajnu: "Self - ťuknutím" a „upevnenie“ pre plasty
Self - Taping Forming:
Funkcia:skrutkaSamotný môže vystrihnúť alebo vytlačiť zodpovedajúce vnútorné vlákno do pred - otvor alebo priamo do pripevnenej plastovej časti, čím sa eliminuje potreba pred - poklepaním s kohútikom. To výrazne zjednodušuje proces montáže a zlepšuje účinnosť výroby.
Metóda: Dosahuje sa to prostredníctvom jeho jedinečného dizajnu vlákna. Počas vloženia závity skrutky pôsobia ako kohútik a zoškraba plastový materiál a vytvorí drážku závitu.
Poskytuje upevňovaciu silu
Funkcia: Mechanické vzájomné prepojenie závitov s plastovým substrátom generuje silnú axiálnu upínajúcu silu, bezpečne spája dve alebo viac komponentov a odoláva vibráciám a separácii.
Implementácia: Nedoty skrutky pevne sa zapájajú do vnútorných nití tvarovaných do plastu, čo poskytuje dostatočnú silu na zabezpečenie štrukturálnej integrity produktu počas jeho životného cyklu.
II. Kľúčové funkcie dizajnu hlavy: "Tenká hlava" a "Pierce - head"
Tento dizajn priamo určuje príslušné aplikácie skrutky a skúsenosti používateľov.
Tenká hlava/plochá hlava
Funkcia jadra: Umožňuje nízku výšku inštalácie a splachovanie.
Úspora priestoru: Priestor je za prémiu vo vysoko integrovaných elektronických výrobkoch. Dizajn tenkej hlavy minimalizuje vyčnievanie skrutky a ponecháva viac priestoru pre ďalšie komponenty, ako je batéria, základná doska a displej.
Estetika: Po utiahnutí sa hlava skrutky ponorí do špeciálne navrhnutej zužovanej pultovej diery, čo umožňuje hornému povrchu skrutky ležať v rovine s povrchom obrobku, čo vedie k čistému a minimálnemu vzhľadu.
Prevencia rušenia: Zabráti hlavu skrutiek v poškriabaní ďalších vnútorných komponentov alebo do kontaktov s jeho krytím.
Pierce - hlava
Funkcia jadra: Poskytuje efektívny prenos krútiaceho momentu a zabraňuje vyknokaniu bitov.
Vysoký prenos krútiaceho momentu: V porovnaní s tradičnými skrutkami s štrbinami alebo Phillipsom poskytuje dizajn Torx väčší kontaktný povrch, ktorý umožňuje väčší utiahnutý krútiaci moment bez pošmyknutia, čím sa zabezpečí úplne utiahnutie skrutky.
Anti - Preskočenie: Vzorový dizajn lepšie zapojí bit, čo výrazne znižuje riziko, že bit vyskočí zo slotu počas vysokého {{}} Automatizovanú zostavu rýchlosti, čím sa zlepší výnos a účinnosť zostavy pri ochrane štrbiny skrutky pred poškodením.
Automatizácia - Priateľské: Ideálne na použitie s robotickými ramenami a automatickými skrutkovačmi, je kľúčovým prvkom pri dosahovaní automatizovanej výroby.
III. Význam rozmerov (K2, K2,5, K3, K4, K5)
„K“ sa tu vo všeobecnosti vzťahuje na nominálny priemer skrutky (v milimetroch).
Funkcia: Ponúka rôzne silné stránky pripojenia a možnosti aplikácie.
Podrobný popis
K2 (M2): Používa sa pre veľmi jemné, nízke - stresové štruktúry, ako sú presné hodinky, mikro senzory a vnútorné montáž malých PCB.
K2.5 (M2.5) / K3 (M3): Toto sú najbežnejšie používané veľkosti, ktoré sa často používajú na montáž základných dosiek a zostrihov krytu v spotrebnej elektronike (mobilné telefóny, tablety, smerovače a malé spotrebiče).
K4 (M4) / K5 (M5): Používa sa v oblastiach vyžadujúcich väčšiu pevnosť a zaťaženie pripojenia - únosná kapacita, ako sú vonkajšie panely a konštrukčné držiaky vo veľkých spotrebičoch (práčky a klimatizačné zariadenia) alebo na spojenie hrubších plastových častí.
Výber správnej veľkosti je rozhodujúci: Príliš malé môže spôsobiť stripovanie niť alebo nedostatočnú pevnosť; Príliš veľké môžu spôsobiť prasknutie plastov alebo spôsobenie koncentrácie napätia.
Iv. Pomocné funkcie materiálov a povrchového ošetrenia
Materiál: Typicky uhlíková oceľ alebo nehrdzavejúca oceľ.
Uhlíková oceľ: Nízke náklady a vysoká pevnosť, ale vyžaduje hrdzu - dôkaz.
Nerezová oceľ (napríklad 410 a 304): silný odolnosť proti hrdze a zlepšený vzhľad, často používaný v aplikáciách vyžadujúcich odolnosť proti korózii.
Povrchové ošetrenie:
Čerpanie/fosfát: Rust - odolné a esteticky príjemné.
Galvanizácia/pokovovanie niklu: Poskytuje vylepšenú ochranu proti hrdze.
Funkcia: Nielenže zabraňuje hrdzi, ale určité ošetrenia môžu tiež znížiť skrutku - v krútiacim momentom, čím sa skrutkovanie plynulejšie a redukuje opotrebovanie na plastových častiach.
Funkčnosť základnej funkcie tenkých - Vnútorná hexagonálna plastová self - Taping skrutky (K2 - k5) je proces celého systému.
Vlákno je zodpovedné za klepanie a utiahnutie, poskytovanie sily; Tenká hlava šetrí priestor a udržiava estetiku, vďaka čomu je kľúčom k modernému priemyselnému dizajnu. Interná šesťuholníková objímka efektívne a spoľahlivo prenáša moment montážneho momentu, kľúčovú súčasť automatizovanej výroby a zabezpečenia kvality.
Dostupné veľkosti ponúkajú celú škálu možností aplikácie, od presnosti po robustnosť.
Je to teda viac ako len jednoduchá skrutka; Je to efektívne, spoľahlivé a presné riešenie pripojenia prispôsobené odvetviu moderných plastov, najmä v sektoroch spotrebnej elektroniky a domácich spotrebičov.
