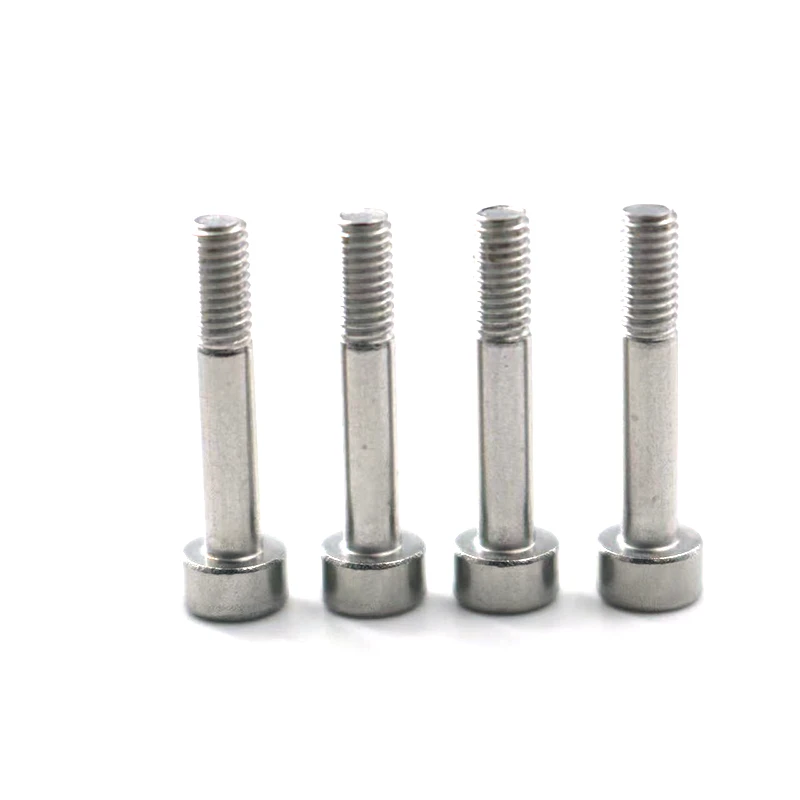

Pohár - hlava šesťuholníkskrutkaS polovicou - Návrh vlákna je spoločným mechanickým upevňovacím závodom. Nasleduje podrobný úvod do jeho funkčných aspektov so zameraním na jeho základné funkcie.
1. Štrukturálne vlastnosti a funkčné umiestnenie
Pohár - Dizajn hlavy: Poskytuje veľký ložisko, distribučný utiahnutý tlak a je vhodný pre aplikácie vyžadujúce vysoký krútiaci moment alebo vibrácie. Plochý horný povrch hlavy znižuje výčnelok, vytvára esteticky príjemný vzhľad a zabráni škrabancom.
Hexagonálna jednotka: Utiahnutá hexagonálnym kľúčom, ponúka veľkú kontaktnú plochu, kapacitu prevodovky s vysokým krútiacim momentom a je menej náchylný na stripovanie závitu ako Phillips alebo štrbinové skrutky. Vyžaduje štandardnú veľkosť kľúču.
Polovica - Dizajn vlákna
Nepretržitá hladká časť: Zvyšuje šmykový odpor a je vhodný pre aplikácie, ktoré si vyžadujú polohu alebo zarovnanie, čím sa zabráni poškodeniu závitu v párení častí.
Čiastočná časť vlákna: Na utiahnutie, zníženie nákladov na spracovanie nite a minimalizáciu rizika poškodenia mäkkých materiálov je potrebná iba časť dĺžky.
2. Základné funkčné výhody
Kapacita vysokého krútiaceho momentu: Hexagonálny pohon a pohár - Dizajn hlavy vydrží väčšie utiahnuté sily a je vhodný pre ťažké vybavenie.
Presné umiestnenie: Leštená časť tyče môže byť vložená do prefabrikovaného otvoru na axiálne umiestnenie, čím sa zabráni interferencii nite.
Anti - uvoľnenie a anti - Vibrácie: Polovica - dizajn vlákna sa dá použiť s matičkami alebo tmelmi závitu na zníženie vibrácií -.
3. Typické aplikácie
M3 (Light - Časti precízne načítania): kryty elektronických zariadení, rámce 3D tlačiarne a pripevnenie malého snímača.
M4 (Stredné zaťaženie): Sprievodné koľajnice Automatizačné zariadenia, montážne držiaky PCB a médium - pripevnenie motora s veľkosťou motora.
M5 (vyššie zaťaženie): Priemyselné kĺby robotových ramien, bloky hydraulických ventilov a ťažká zostava
4. Parametre výberu kľúčov
Materiál: uhlíková oceľ (galvanizovaná/sčernená), nehrdzavejúca oceľ (A2-304/A4-316) a zliatina titánu (letecký priestor).
Dĺžka závitu: Polovica - skrutky závitu by sa mali zvoliť na základe hrúbky upínania.
SPRÁVA SPRÁVA: Napríklad stupeň 8.8 (uhlíková oceľ) a A2-70 (z nehrdzavejúcej ocele) sa musí známka pevnosti zodpovedať požiadavkám na zaťaženie.
5. Porovnanie použiteľnosti úplných skrutiek závitu-
Čiastočné - závitové skrutky sa uprednostňujú, keď je potrebná hladká časť tyče na usmernenie alebo umiestnenie (napr. Montáž rukávu). Sú tiež uprednostňované pre non - cez - zostavu otvorov, aby sa predišlo poškodeniu spodnej časti vlákna (napr. Slepé otvory).
