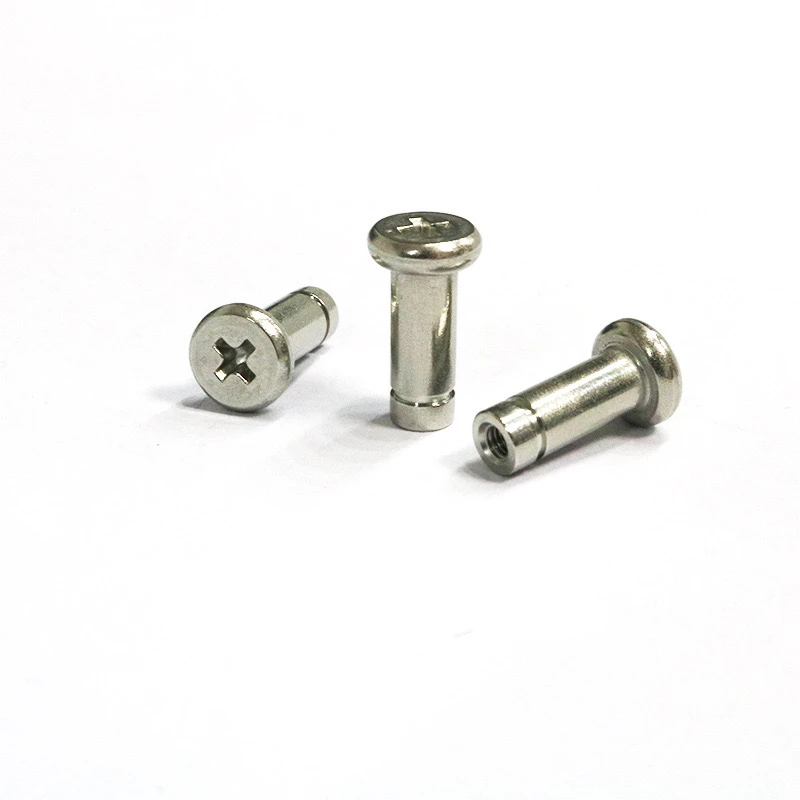

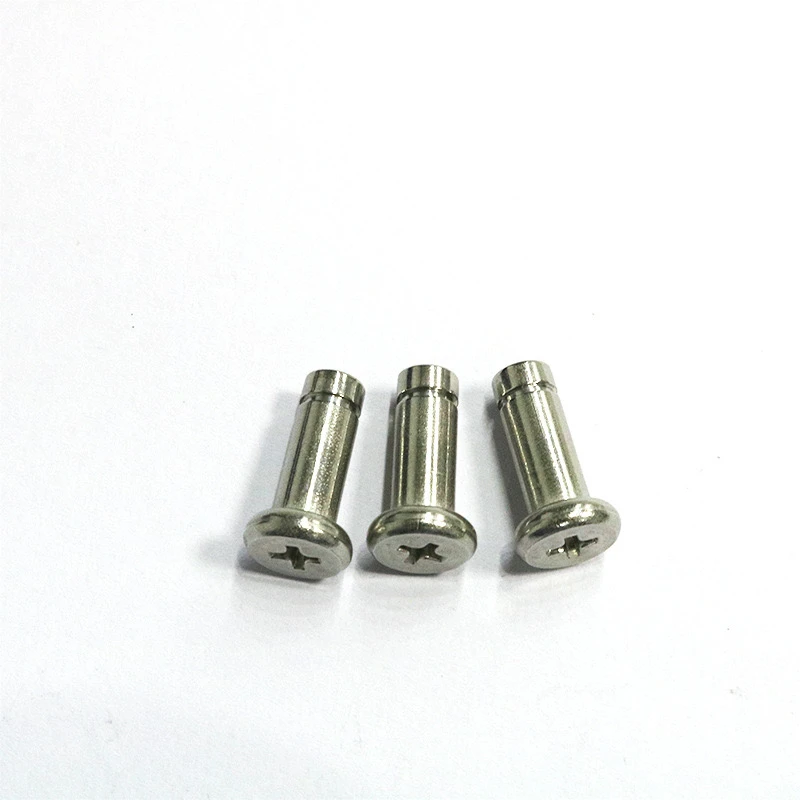

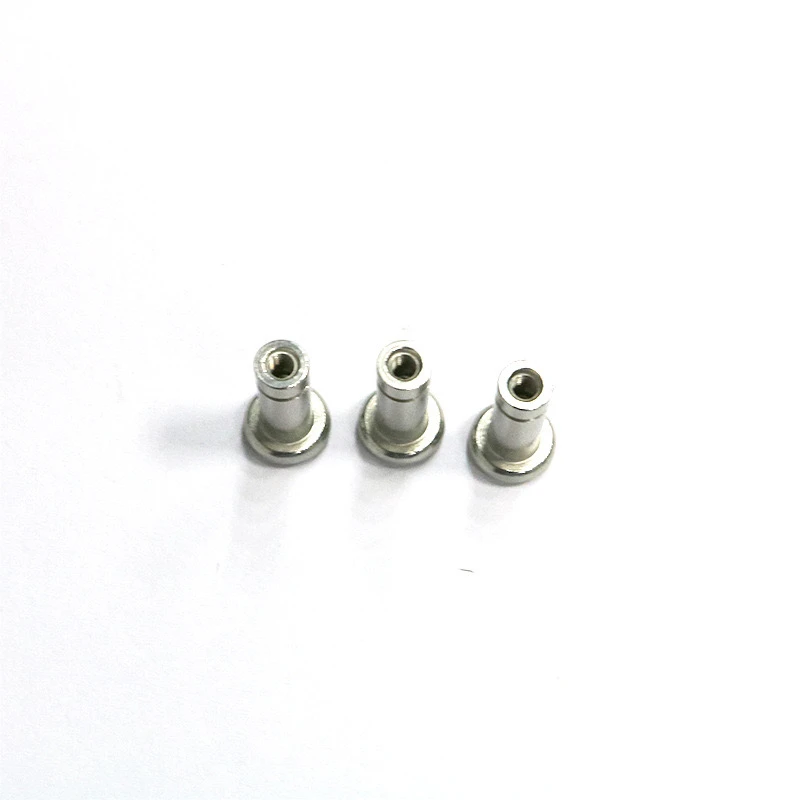

Nehrdzavejúca oceľ 304 krížová plochá slopje viacúčelové upevnenie, ktoré sa zvyčajne používa na mechanické polohovanie, axiálnu fixáciu alebo s zadržiavacím kruhom na dosiahnutie funkcie anti-kvapiek. Nerezová oceľ 304 krížový plochý štrbinový špendlík je presný mechanický konektor. Nasleduje úvod do jeho základných funkcií.
1. Základné funkcie
Umiestnenie a upevnenie
Axiálne umiestnenie: Relatívna poloha medzi časťami je presne pripevnená cez interferenciu\/prechod medzi valcovitým povrchom kolíka a zodpovedajúcim otvorom, aby sa zabránilo radiálnemu posunu.
Šmykový odpor: Vysoká pevnosť 304 nehrdzavejúcej ocele vydrží bočné zaťaženie a je vhodná pre vibračné prostredie.
Rýchle montáž a demontáž
Dizajn Cross Groove: Krížová drážka na hornej časti plochej hlavy podporuje rýchlu inštaláciu alebo demontáž bez špeciálnych nástrojov, čím sa zlepšuje účinnosť údržby.
Axiálny limit: Plochá štruktúra hlavy sa zmestí na povrch, aby sa zabránilo vyčnievaniu a interferovaní s ostatnými časťami.
Oplznutie a bezpečnosť
Uzamknutie slotov: Drážka cez drážku alebo závity sa môže použiť s elastickými kolíkmi a zadržiavacími krúžkami, aby sa zabránilo axiálnemu pohybu a nahradili niektoré funkcie skrutky.
Protiorózia a trvanlivosť: rezistencia na kyselinu a alkalický a oxidačný odpor 304 z nehrdzavejúcej ocele predlžuje životnosť.
2. Kľúčové konštrukčné prvky
Vlastnosti materiálu:304 nehrdzavejúca oceľPoskytuje tvrdosť HRB menšia alebo rovná 90, vyvažujúca silu a húževnatosť.
Riadenie tolerancie: Tolerancia priemeru sa často spracováva podľa úrovne H9 alebo M6, aby sa zabezpečila tesnosť prispôsobenia otvoru.
Optimalizácia slotov: Hĺbka krížovej drážky je zvyčajne 1\/4 ~ 1\/3 priemeru kolíka, pričom sa berie do úvahy sily uhryznutia nástroja a štrukturálna sila.
3. Typické scenáre aplikácií
Automatizačné vybavenie: Modulárne umiestnenie vodičov montážnej linky.
Lekárske vybavenie: spoločné konektory, ktoré je možné často dezinfikovať.
Vonkajšie zariadenia: kolíky závesu závesu s vysokými požiadavkami na odolnosť proti poveternostným vplyvom.
4. Úvahy o výberu
Zodpovedanie záťaže: Dynamické zaťaženie vyžaduje overenie pevnosti šmyku.
Výber fit: Interference Fit sa používa na polohovanie vysoko presné polohovanie a prechodné prispôsobenie sa ľahko rozoberajú.
Povrchové spracovanie: Elektrolytické leštenie môže ďalej zlepšiť odolnosť proti korózii.
Tento typ kolíka dosahuje rovnováhu medzi vysoko presným polohovaním, pohodlnou údržbou a prispôsobivosťou životného prostredia kombináciou štrukturálneho dizajnu a vlastností materiálu a je účinným riešením pri mechanickom prenose a pripojení.
