I . Prehľad príslušenstva
12.9- skrutky známky sú vysoké skrutky, vhodné pre scenáre s vysokou presnosťou CNC obrábania .

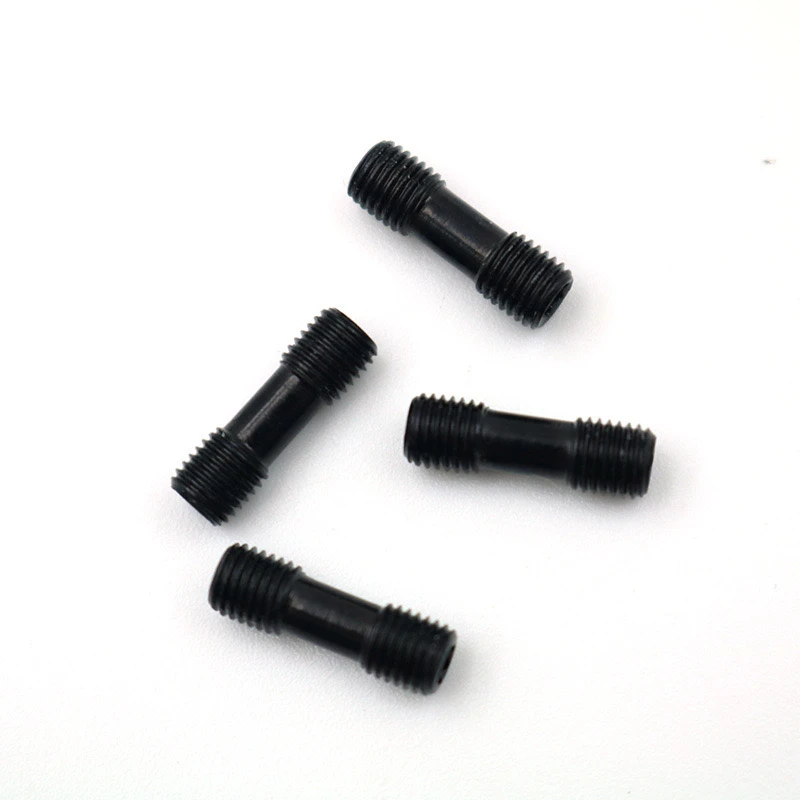

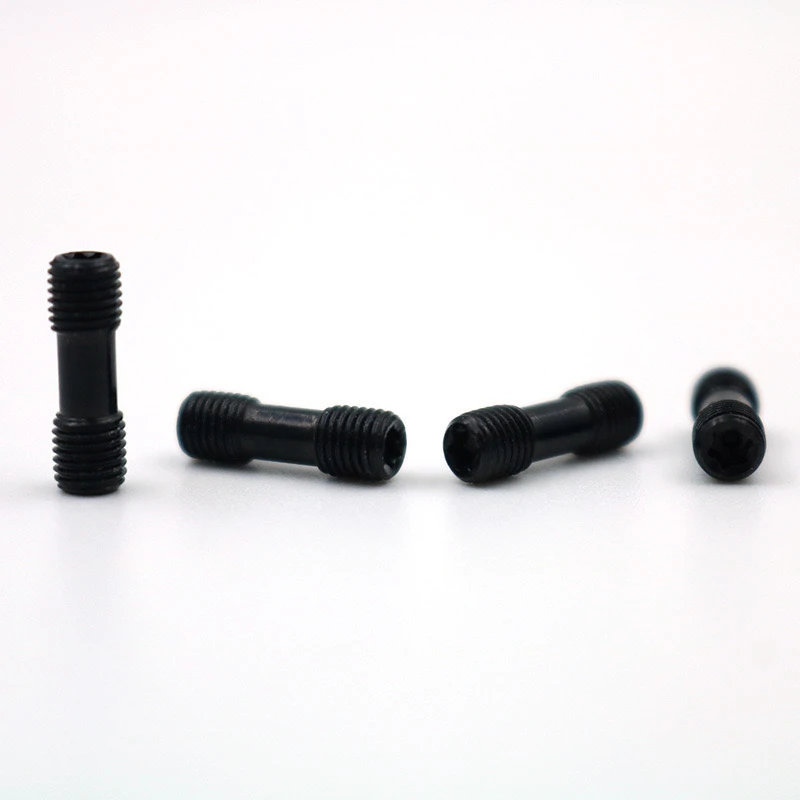

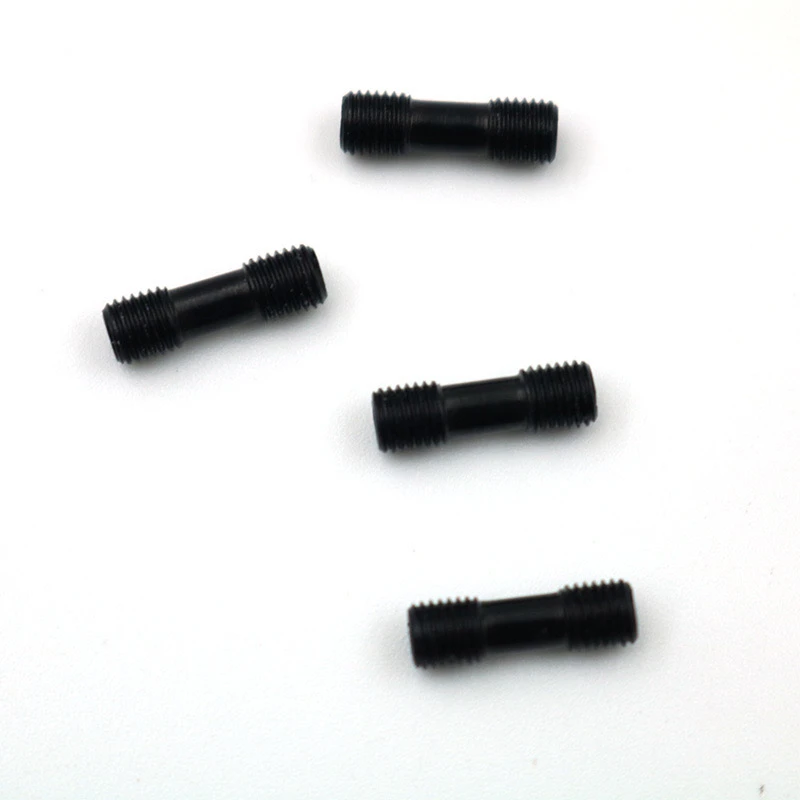

Neštandardný dizajn s dvojitou hlavou: vlákna na obidvoch koncoch, ktoré sa používajú na pripojenie SHIM a lišty nástrojov, vhodné pre neštandardné alebo špeciálne drážky nástrojov .
Funkcia SHIM: Podporte čepeľ, rozptýlite reznú silu a zabezpečte presnosť polohy .
II . kroky použitia
Predbežné ošetrenie: Vyčistite závitový otvor, SHIM a skrutky, aby sa predišlo železným podaním alebo škvrnám oleju ovplyvňujúce utiahnutie . Skontrolujte, či je vlákno neporušené, aby sa zabránilo skĺznutiu závitu .
Výber skrutky: Vyberte zodpovedajúcu skrutku podľa špecifikácií závitového otvoru na paneli nástrojov a Shim .
Inštalačné kroky
Krok 1: Zaskrutkujte kratší koniec skrutky do otvoru so závitom nástroja, manuálne ho predtiahnite a pomocou kľúča ho utiahnite na 70% krútiaci moment .
Krok 2: Umiestnite trblietky, zarovnajte druhý koniec skrutky a ručne ho zaskrutkujte do otvoru so závitom .
Krok 3: Utiahnite krútiacim krútiacim momentom podľa štandardu, aby ste predišli prehnaniu a poškodeniu vlákna .
Odkaz na overovanie
Skontrolujte, či Shim pevne zapadá do arbor bez otriasania . Spustite stroj stroja, aby ste zistili, či existuje nejaký abnormálny hluk alebo uvoľnenie počas rezania .
Iii . preventívne opatrenia
Ovládanie krútiaceho momentu: Uistite sa, že utiahnite podľa štandardného krútiaceho momentu . preťaženie môže spôsobiť zlomenie skrutiek alebo deformáciu SHIM .
Zodpovedanie vlákna: Neštandardné skrutky musia zabezpečiť, aby závity na oboch koncoch úplne zodpovedali polohám otvoru, aby sa zabránilo vynútenej inštalácii .
Pravidelná údržba: Skontrolujte uťahovací stav skrutiek každých 8 hodín, najmä v podmienkach rezania .
Iv . spoločné riešenie problémov
Skrutkovač: Vymeňte za novú skrutku a skontrolujte, či je poškodený závitový otvor .
SHIM OFFESS: Opätovné zariadenie a uistite sa, že skrutka je skrutkovaná vertikálne .
V . scenár
Vysoko presný arborový systém vhodný pre CNC sústruhy a obrábacie centrá, najmä pre prispôsobené nástroje alebo špeciálne požiadavky na spracovanie uhlov .
